Où trouver le schéma de Conduites et fusibles pour Saab 900 ?

Accédez au schéma éclaté officiel et à la liste complète des pièces pour la section Conduites et fusibles de votre Saab 900 1986. Notre outil interactif permet de visualiser chaque composant en détail et d'identifier instantanément sa référence Saab d'origine pour un entretien certifié.

Les numéros de pièces Saab sont-ils à jour ?

Oui, notre explorateur inclut l'intégralité des références d'origine Saab (OEM) ainsi que les codes de remplacement NLS-USE (No Longer Supplied - Use). Cela vous permet de suivre l'évolution des pièces officiellement remplacées et d'assurer une compatibilité totale avec les stocks actuels de pièces de rechange.

Quelles sont les motorisations Saab compatibles avec la section 160 ?

La section 160 (Conduites et fusibles) est spécifiquement documentée pour être compatible avec les motorisations indiquées dans la liste technique. Vous pouvez vérifier la compatibilité exacte en utilisant notre filtre de recherche par numéro de châssis (VIN).

Retour aux Modèles Retour aux Groupes

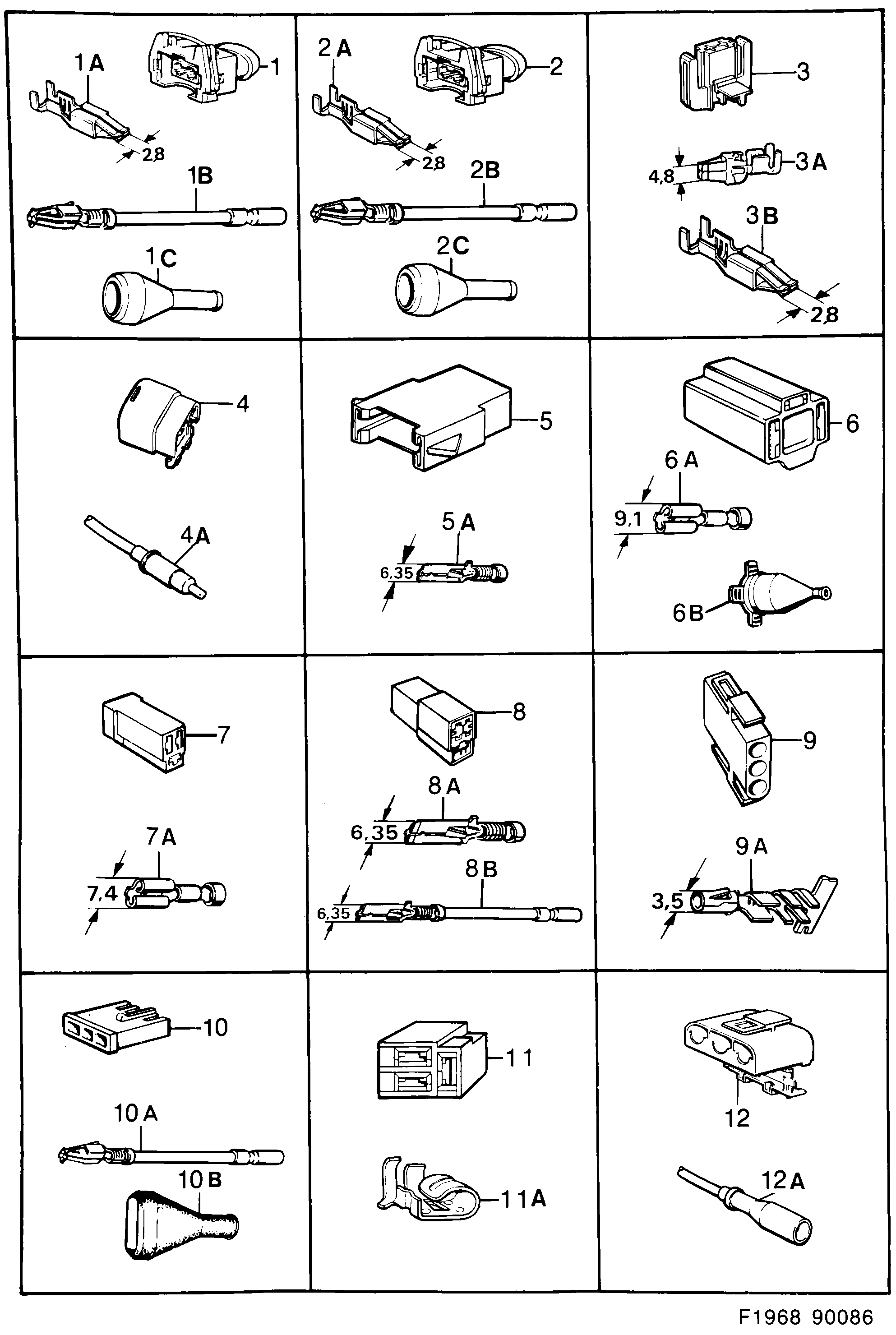

160: Système électrique, boîte de connexion - Conduites et fusibles - Connecteur, etc

(1986) | Pour 900 (1986)

Pos.	Réf.	Description	Usage	Qté
1	8593899 Boîtier contact 2-poles, douille \| AUXILIARY AIR VALVE THERMO TIME SWITCH, GIUDE PRESSURE VALVE STARTER VALVE,INJECTION VALVE,JOINT PIECE TIMING VALVE,KNOCK SENSOR,FUEL SHUT OFF VALVE,DISTRIBUTION TERMINAL	Boîtier contact	2-poles, douille AUXILIARY AIR VALVE THERMO TIME SWITCH, GIUDE PRESSURE VALVE STARTER VALVE,INJECTION VALVE,JOINT PIECE TIMING VALVE,KNOCK SENSOR,FUEL SHUT OFF VALVE,DISTRIBUTION TERMINAL	X
1A	9120668 12789796 Cosse AREA,0,75,-1,5 MM2	Cosse	AREA,0,75,-1,5 MM2	X
1B	8522617 Cosse AREA,1,5 MM2	Cosse	AREA,1,5 MM2	X
1C	8571382 Protection	Protection		X
2	8593915 Boîtier contact 2-poles, douille \| MOTOR TEMP SENSOR LH	Boîtier contact	2-poles, douille MOTOR TEMP SENSOR LH	X
2A	9120668 12789796 Cosse AREA,0,75-1,5 MM2	Cosse	AREA,0,75-1,5 MM2	X
2B	8522617 Cosse AREA,1,5 MM2	Cosse	AREA,1,5 MM2	X
2C	8571382 Protection	Protection		X
3	9124157 30520661 Boîtier contact 2-poles, douille \| JOINT PIECE,SWITCH	Boîtier contact	2-poles, douille JOINT PIECE,SWITCH	X
3A	9120775 30520555 Cosse AREA,0,5-1,0 MM2	Cosse	AREA,0,5-1,0 MM2	X
3B	9120783 30520556 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
4	9501685 Boîtier contact 2-poles, broches \| JOINT PIECE,FUEL PUMP	Boîtier contact	2-poles, broches JOINT PIECE,FUEL PUMP	X
4A	7874506 Connexion	Connexion		X
5	9502998 Boîtier contact 2-poles, broches \| IGNITION PULS,CHECK ENGINE,JOINT PIECE	Boîtier contact	2-poles, broches IGNITION PULS,CHECK ENGINE,JOINT PIECE	X
5A	7155062 Cosse AREA,0,8-2,5 MM2	Cosse	AREA,0,8-2,5 MM2	X
6	7155021 Boîtier contact 3-poles, douille \| HEADLIGHT,VACUUM SWITCH	Boîtier contact	3-poles, douille HEADLIGHT,VACUUM SWITCH	X
6A	8582413 Cosse AREA,1,3-3,4 MM2	Cosse	AREA,1,3-3,4 MM2	X
6B	8552721 Protège-câble	Protège-câble		X
7	7342892 Boîte connexion 3-poles, douille \| INTERIOR LIGHT,LIMP- HOME,IGNITION COIL, WINDOW REGULATOR	Boîte connexion	3-poles, douille INTERIOR LIGHT,LIMP- HOME,IGNITION COIL, WINDOW REGULATOR	X
7A	7972029 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
8	7342900 Boîte connexion 3-poles, broche \| JOINT PIECE,WINDOW REGULATOR REAR	Boîte connexion	3-poles, broche JOINT PIECE,WINDOW REGULATOR REAR	X
8A	8516957 Cosse AREA,4,0-6,0 MM2	Cosse	AREA,4,0-6,0 MM2	X
8B	8522542 Cosse AREA,1,5 MM2	Cosse	AREA,1,5 MM2	X
9	8564916 Boîtier contact 3-poles, douille \| REAR DEMIST	Boîtier contact	3-poles, douille REAR DEMIST	X
9A	8544298 8582595 Cosse AREA,0,5-2,0 MM2	Cosse	AREA,0,5-2,0 MM2	X
10	8574097 Boîtier contact 3-poles, broche \| DISTRIBUTOR	Boîtier contact	3-poles, broche DISTRIBUTOR	X
10A	8522617 Cosse AREA,1,0-2,6 MM2	Cosse	AREA,1,0-2,6 MM2	X
10B	8574105 Protection	Protection		X
11	8582116 Boîtier contact 3-poles, douille \| FUEL TANK TRANSMITTER	Boîtier contact	3-poles, douille FUEL TANK TRANSMITTER	X
11A	8582090 Cosse AREA,0,5-1,5 MM2	Cosse	AREA,0,5-1,5 MM2	X
12	9503277 Boîtier contact 3-poles, douille \| SPEED CONTROL,HEADLIGHT WIPERS,CENTRAL LOCK FRONT	Boîtier contact	3-poles, douille SPEED CONTROL,HEADLIGHT WIPERS,CENTRAL LOCK FRONT	X
12A	7874498 Connexion	Connexion		X

Pos.

Réf.

Qté

8593899

Boîtier contact

2-poles, douille | AUXILIARY AIR VALVE THERMO TIME SWITCH, GIUDE PRESSURE VALVE STARTER VALVE,INJECTION VALVE,JOINT PIECE TIMING VALVE,KNOCK SENSOR,FUEL SHUT OFF VALVE,DISTRIBUTION TERMINAL

9120668

12789796

Cosse

AREA,0,75,-1,5 MM2

8522617

Cosse

AREA,1,5 MM2

8571382

Protection

8593915

Boîtier contact

2-poles, douille | MOTOR TEMP SENSOR LH

9120668

12789796

Cosse

AREA,0,75-1,5 MM2

8522617

Cosse

AREA,1,5 MM2

8571382

Protection

9124157

30520661

Boîtier contact

2-poles, douille | JOINT PIECE,SWITCH

9120775

30520555

Cosse

AREA,0,5-1,0 MM2

9120783

30520556

Cosse

AREA,1,0-2,5 MM2

9501685

Boîtier contact

2-poles, broches | JOINT PIECE,FUEL PUMP

7874506

Connexion

9502998

Boîtier contact

2-poles, broches | IGNITION PULS,CHECK ENGINE,JOINT PIECE

7155062

Cosse

AREA,0,8-2,5 MM2

7155021

Boîtier contact

3-poles, douille | HEADLIGHT,VACUUM SWITCH

8582413

Cosse

AREA,1,3-3,4 MM2

8552721

Protège-câble

7342892

Boîte connexion

3-poles, douille | INTERIOR LIGHT,LIMP- HOME,IGNITION COIL, WINDOW REGULATOR

7972029

Cosse

AREA,1,0-2,5 MM2

7342900

Boîte connexion

3-poles, broche | JOINT PIECE,WINDOW REGULATOR REAR

8516957

Cosse

AREA,4,0-6,0 MM2

8522542

Cosse

AREA,1,5 MM2

8564916

Boîtier contact

3-poles, douille | REAR DEMIST

8544298

8582595

Cosse

AREA,0,5-2,0 MM2

8574097

Boîtier contact

3-poles, broche | DISTRIBUTOR

10A

8522617

Cosse

AREA,1,0-2,6 MM2

10B

8574105

Protection

8582116

Boîtier contact

3-poles, douille | FUEL TANK TRANSMITTER

11A

8582090

Cosse

AREA,0,5-1,5 MM2

9503277

Boîtier contact

3-poles, douille | SPEED CONTROL,HEADLIGHT WIPERS,CENTRAL LOCK FRONT

12A

7874498

Connexion
