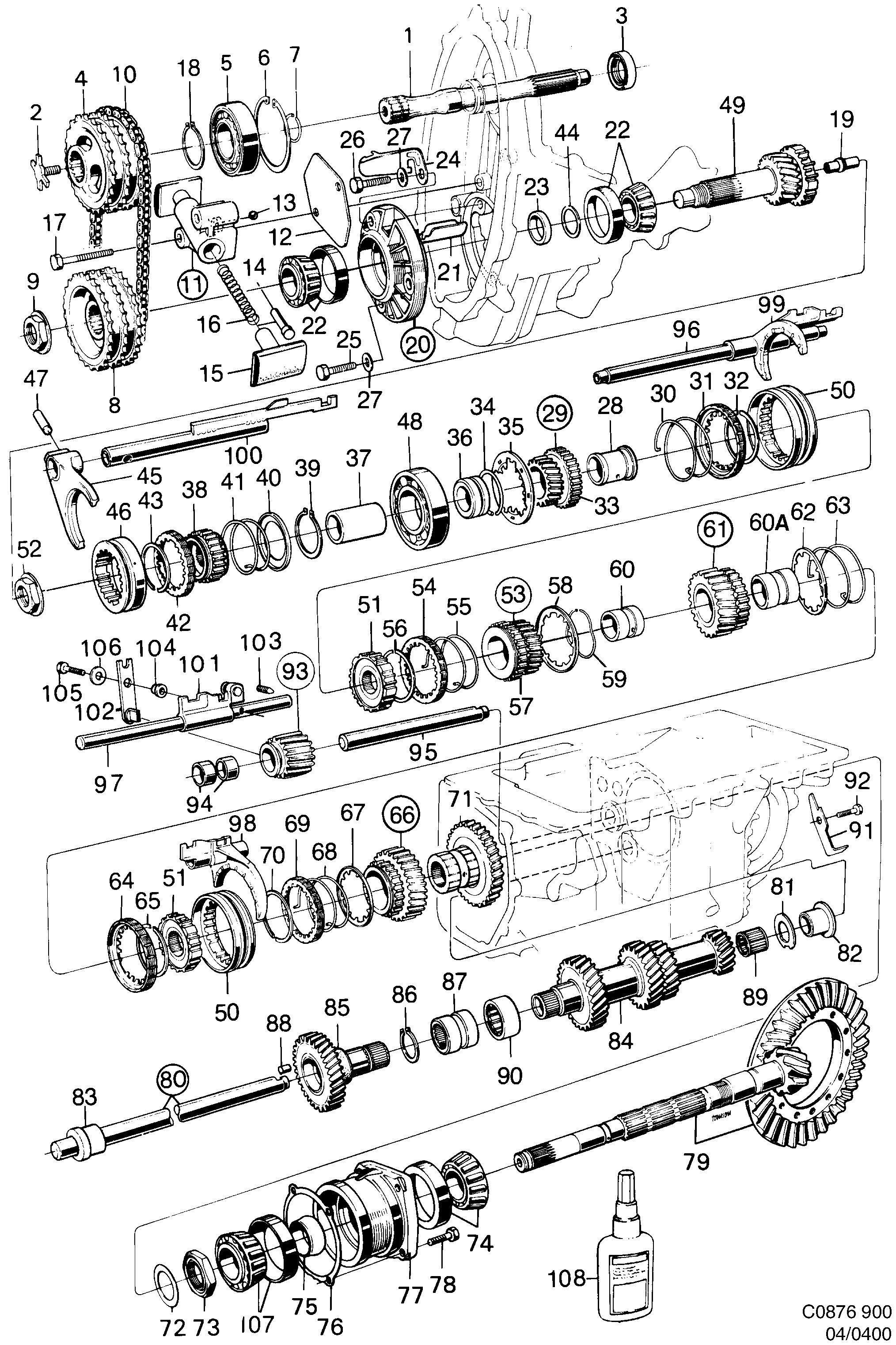

400: Transmission - Boîte de vitesses 5 rapports - Arbres, pignons

(1989) | Pour 900 (1989)

Valable aussi pour SE 1988B.

Pos.	Réf.	Description	Usage	Qté
	Boîte de vitesses, complète
1	8711350 Axe	Axe		1
2	8711038 Vis	Vis		1
3	8710881 Joint	Joint		1
4	8711343 Maillon chaîne 31 COGS,GEAR BOX GM45612	Maillon chaîne	31 COGS,GEAR BOX GM45612	1
4	8713190 Pignon chaîne -2010 \| 32 COGS,GM 45712 GM 55704	Pignon chaîne	-2010 32 COGS,GM 45712 GM 55704	1
4	8726010 Maillon chaîne 33 COGS,GEAR BOX GM55804	Maillon chaîne	33 COGS,GEAR BOX GM55804	1
5	8710865 Roulement rouleaux	Roulement rouleaux		1
6	8711376 Circlip	Circlip		1
7	8704777 Anneau verrouillage	Anneau verrouillage		1
8	8715831 Pignon chaîne 26 COGS,GEAR BOX GM45612	Pignon chaîne	26 COGS,GEAR BOX GM45612	1
8	8713208 Pignon chaîne -2010 \| 25 COGS,GM 45712 GM 55704	Pignon chaîne	-2010 25 COGS,GM 45712 GM 55704	1
8	8726028 Pignon chaîne -2010 \| 24 COGS,GM 55804	Pignon chaîne	-2010 24 COGS,GM 55804	1
9	8712770 Ecrou	Ecrou		1
10	8711590 Chaîne	Chaîne		3
11	8713570 Tendeur chaîne	Tendeur chaîne		1
12	8713513 Plaque	Plaque		1
13	8713554 Bille	Bille		1
14	8713539 Tampon	Tampon		1
15	8713497 Patin	Patin		2
16	8713521 Ressort	Ressort		2
17	8722555 Vis	Vis		2
18	8047839 Circlip	Circlip		1
19	8713158 Tuyau	Tuyau		1
20	8726523 Carter palier	Carter palier		1
21	8713596 Racleur huile	Racleur huile		1
22	8712838 Roulement rouleaux	Roulement rouleaux		2
23	8726184 Bague entretoise 5,28MM	Bague entretoise	5,28MM	X
23	8726192 Bague entretoise 5,29MM	Bague entretoise	5,29MM	X
23	8726200 Bague entretoise 5,30MM	Bague entretoise	5,30MM	X
23	8726218 Bague entretoise 5,31MM	Bague entretoise	5,31MM	X
24	8713588 Racleur huile	Racleur huile		1
25	8083933 Vis	Vis		2
26	8719320 Vis	Vis		1
27	8029985 92153033 Rondelle	Rondelle		2
28	8713026 Bague	Bague		1
29	8726580 Pignon 4	Pignon	4	1
30	8700429 Ressort blocage	Ressort blocage		1
31	8719924 Anneau	Anneau		1
32	8704942 Circlip	Circlip		1
33	8726598 Pignon 4	Pignon	4	1
34	8726325 Anneau verrouillage	Anneau verrouillage		1
35	8726150 Bague guide	Bague guide		1
36	8712762 Bague entretoise	Bague entretoise		1
37	8713406 Douille entretoise	Douille entretoise		1
38	8718389 Moyeu embrayage	Moyeu embrayage		1
39	8047854 Circlip	Circlip		1
40	8712598 Bague guide 5	Bague guide	5	1
41	8715005 Ressort blocage 5	Ressort blocage	5	1
42	8344772 Synchroniseur	Synchroniseur		1
43	8712606 Anneau verrouillage	Anneau verrouillage		1
44	8712994 Rondelle ajustée 0,20MM	Rondelle ajustée	0,20MM	X
44	8713448 Rondelle ajustée 0,25MM	Rondelle ajustée	0,25MM	X
44	8713455 Rondelle ajustée 0,30MM	Rondelle ajustée	0,30MM	X
45	8721839 Fourche de changement de vitesse	Fourche de changement de vitesse		1
46	8712580 Manchon	Manchon		1
47	8034985 Goupille	Goupille		1
48	8700767 Roulement billes	Roulement billes		1
49	8726341 Arbre	Arbre		1
50	8720419 Manchon	Manchon		2
51	8712150 Synchroniseur	Synchroniseur		2
52	8718371 Ecrou	Ecrou		1
53	8726564 Pignon 3	Pignon	3	1
54	8719916 Anneau	Anneau		1
55	8700429 Ressort blocage	Ressort blocage		1
56	8704942 Circlip	Circlip		1
57	8726572 Pignon 3	Pignon	3	1
58	8726143 Bague guide	Bague guide		1
59	8726317 Anneau verrouillage	Anneau verrouillage		1
60	8726739 Bague	Bague		1
60A	8700205 Bague de palier	Bague de palier		1
61	8726556 Pignon 2	Pignon	2	1
62	8700361 Bague guide	Bague guide		1
63	8715120 Ressort blocage	Ressort blocage		1
64	8719916 Anneau	Anneau		1
65	8704942 Circlip	Circlip		1
66	8726549 Pignon 1	Pignon	1	1
67	8700361 Bague guide	Bague guide		1
68	8711103 Ressort blocage	Ressort blocage		1
69	8719924 Anneau	Anneau		1
70	8704942 Circlip	Circlip		1
71	8726093 Pignon R	Pignon	R	1
72	8703340 Cale réglage 0,3MM	Cale réglage	0,3MM	X
72	8703357 Cale réglage 0,4MM	Cale réglage	0,4MM	X
72	8703365 Cale réglage 0,5MM	Cale réglage	0,5MM	X
73	8702359 Ecrou	Ecrou		1
74	8727422 Roulement rouleaux	Roulement rouleaux		1
75	8726168 Douille	Douille		1
76	8726259 Rondelle ajustée 0,10MM	Rondelle ajustée	0,10MM	X
76	8726267 Rondelle ajustée 0,15MM	Rondelle ajustée	0,15MM	X
76	8726275 Rondelle ajustée 0,30MM	Rondelle ajustée	0,30MM	X
76	8726283 Rondelle ajustée 0,50MM	Rondelle ajustée	0,50MM	X
77	8726721 Carter palier	Carter palier		1
78	8722555 Vis -2010	Vis	-2010	4
79	8726531 Réducteur final	Réducteur final		1
80	8726333 Arbre	Arbre		1
81	8726077 Rondelle butée	Rondelle butée		1
82	8726085 Chemin intérieur	Chemin intérieur		1
83	8726051 Chemin intérieur	Chemin intérieur		1
84	8726069 Pignon	Pignon		1
85	8725137 Pignon	Pignon		1
86	8047813 8728198 Circlip -2010	Circlip	-2010	1
87	8712655 Douille	Douille		1
88	8714693 Galet	Galet		15
89	8726887 Roulement aiguilles	Roulement aiguilles		1
90	8712853 Roulement aiguilles	Roulement aiguilles		1
91	8700114 Plaque verrouillage	Plaque verrouillage		1
92	8718843 Vis	Vis		1
93	8704348 Pignon R	Pignon	R	1
94	8715229 Bague	Bague		2
95	8700130 Arbre	Arbre		1
96	8700585 Axe fourchette	Axe fourchette		1
97	8721318 Axe fourchette R	Axe fourchette	R	1
98	8713091 Fourche de changement de vitesse 1/2	Fourche de changement de vitesse	1/2	1
99	8700619 Fourche de changement de vitesse 3/4	Fourche de changement de vitesse	3/4	1
100	8713638 Fourche de changement de vitesse 5	Fourche de changement de vitesse	5	1
101	8712929 Fourche de changement de vitesse R	Fourche de changement de vitesse	R	1
102	8702045 Levier	Levier		1
103	8117715 Goujon élastique	Goujon élastique		1
104	8713000 Douille palier	Douille palier		1
105	8715062 Vis	Vis		1
106	8029969 Rondelle	Rondelle		1
107	8725194 8729105 Roulement rouleaux	Roulement rouleaux		1
108	7496268 Le freinage des filetages normal bleu \| 50 ML	Le freinage des filetages	normal bleu 50 ML	X
108	7496276 Le freinage des filetages fort vert \| 50 ML	Le freinage des filetages	fort vert 50 ML	X
