Retour aux Modèles Retour aux Groupes

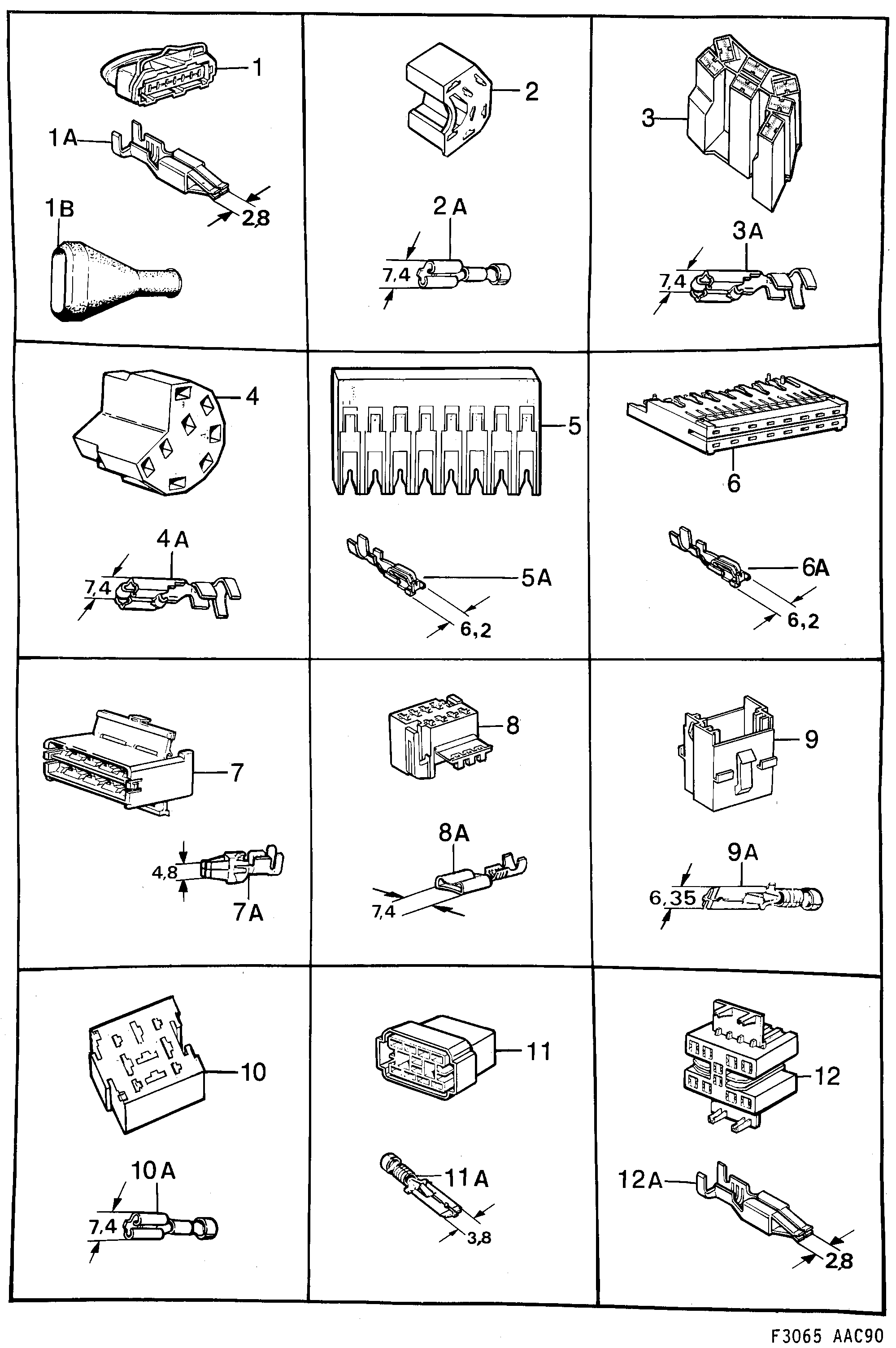

500: Système électrique, boîte de connexion - Conduites et fusibles - Connecteur, etc

(1991) | Pour 900 (1991)

Pos.	Réf.	Description	Usage	Qté
1	8593949 Boîtier contact 7-poles, douille \| ELECTRONIC UNIT IGNITION SYSTEM,POWER STAGE,	Boîtier contact	7-poles, douille ELECTRONIC UNIT IGNITION SYSTEM,POWER STAGE,	X
1A	9120957 12789796 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
1B	8574048 Protection	Protection		X
2	8533705 Boîtier contact 7-poles, douille \| SWITCH WINDSHIELD WIPER	Boîtier contact	7-poles, douille SWITCH WINDSHIELD WIPER	X
2A	8522534 Cosse AREA,0,5-1,5 MM2	Cosse	AREA,0,5-1,5 MM2	X
2A	7968068 Cosse AREA,4,0-6,0 MM2	Cosse	AREA,4,0-6,0 MM2	X
3	4113122 Boîtier contact 7-poles, douille \| SWITCH DIRECTION INDICA- TOR	Boîtier contact	7-poles, douille SWITCH DIRECTION INDICA- TOR	X
3A	8560476 Cosse AREA,0,9-2,0 MM2	Cosse	AREA,0,9-2,0 MM2	X
4	8544363 Boîtier contact 8-poles, douille \| SWITCH LIGHT	Boîtier contact	8-poles, douille SWITCH LIGHT	X
4A	8560476 Cosse AREA,0,9-2,0 MM2	Cosse	AREA,0,9-2,0 MM2	X
5	8568735 Boîtier contact 8-poles, douille \| TAIL LIGHT	Boîtier contact	8-poles, douille TAIL LIGHT	X
5A	8568768 Cosse AREA,0,5-1,0 MM2	Cosse	AREA,0,5-1,0 MM2	X
6	8568842 Boîtier contact 8-poles, douille \| FOR 8568735,TAIL LIGHT	Boîtier contact	8-poles, douille FOR 8568735,TAIL LIGHT	X
6A	8568768 Cosse AREA,0,5-1,0 MM2	Cosse	AREA,0,5-1,0 MM2	X
7	8533655 Boîtier contact 8-poles, douille \| ELECTRONIC UNIT SPEED CONTROL	Boîtier contact	8-poles, douille ELECTRONIC UNIT SPEED CONTROL	X
7A	9120783 30520556 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
8	9124090 Boîtier contact 8-poles, douille \| CONTROL UNIT THEFT ALARM	Boîtier contact	8-poles, douille CONTROL UNIT THEFT ALARM	X
8A	7971708 Cosse AREA,0,5-1,5 MM2	Cosse	AREA,0,5-1,5 MM2	X
8A	8522534 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
9	9124181 Boîtier contact 8-poles, broche \| EL-PAD	Boîtier contact	8-poles, broche EL-PAD	X
9A	8593089 Cosse AREA,0,5-1,0 MM2	Cosse	AREA,0,5-1,0 MM2	X
9A	8522542 Cosse AREA,0,8-2,5 MM2	Cosse	AREA,0,8-2,5 MM2	X
10	8571390 Support 9-poles, douille \| JOINT PIECE COWL	Support	9-poles, douille JOINT PIECE COWL	X
10A	8522534 Cosse AREA,0,5-1,5 MM2	Cosse	AREA,0,5-1,5 MM2	X
11	9122557 Boîte connexion 10-poles, broche \| RADIO,TEST MOTOR ELECT- RONIC,JOINT PIECE CABLE HARNESS REAR/INST- RUMENTS,JOINT PIECE CABLE HARNESS AIR-BAG/ INSTRUMENTS,ADJUSTMENT HEATED SEAT	Boîte connexion	10-poles, broche RADIO,TEST MOTOR ELECT- RONIC,JOINT PIECE CABLE HARNESS REAR/INST- RUMENTS,JOINT PIECE CABLE HARNESS AIR-BAG/ INSTRUMENTS,ADJUSTMENT HEATED SEAT	X
11A	9552100 Cosse AREA,0,75-1,5 MM2	Cosse	AREA,0,75-1,5 MM2	X
12	9123399 12764801 Boîte connexion 10-poles, douille \| RADIO,EL-PAD DRIVER SWITCH REAR DEMIST, SWITCH FOG LIGHT,SWITCH RECIRCULATION,SWITCH AC SWITCH FLASHER,REOSTAT EL-PAD DRIVER,SWITCH FOG LIGHT FRONT EXTRA JOINT PIECE CABLE HAR- NESS REAR/INSTRUMENT	Boîte connexion	10-poles, douille RADIO,EL-PAD DRIVER SWITCH REAR DEMIST, SWITCH FOG LIGHT,SWITCH RECIRCULATION,SWITCH AC SWITCH FLASHER,REOSTAT EL-PAD DRIVER,SWITCH FOG LIGHT FRONT EXTRA JOINT PIECE CABLE HAR- NESS REAR/INSTRUMENT	X
12A	9120957 12789796 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
12A	9508714 12789796 Cosse AREA,0,3-0,6 MM2	Cosse	AREA,0,3-0,6 MM2	X

Pos.

Réf.

Qté

8593949

Boîtier contact

7-poles, douille | ELECTRONIC UNIT IGNITION SYSTEM,POWER STAGE,

9120957

12789796

Cosse

AREA,1,0-2,5 MM2

8574048

Protection

8533705

Boîtier contact

7-poles, douille | SWITCH WINDSHIELD WIPER

8522534

Cosse

AREA,0,5-1,5 MM2

7968068

Cosse

AREA,4,0-6,0 MM2

4113122

Boîtier contact

7-poles, douille | SWITCH DIRECTION INDICA- TOR

8560476

Cosse

AREA,0,9-2,0 MM2

8544363

Boîtier contact

8-poles, douille | SWITCH LIGHT

8560476

Cosse

AREA,0,9-2,0 MM2

8568735

Boîtier contact

8-poles, douille | TAIL LIGHT

8568768

Cosse

AREA,0,5-1,0 MM2

8568842

Boîtier contact

8-poles, douille | FOR 8568735,TAIL LIGHT

8568768

Cosse

AREA,0,5-1,0 MM2

8533655

Boîtier contact

8-poles, douille | ELECTRONIC UNIT SPEED CONTROL

9120783

30520556

Cosse

AREA,1,0-2,5 MM2

9124090

Boîtier contact

8-poles, douille | CONTROL UNIT THEFT ALARM

7971708

Cosse

AREA,0,5-1,5 MM2

8522534

Cosse

AREA,1,0-2,5 MM2

9124181

Boîtier contact

8-poles, broche | EL-PAD

8593089

Cosse

AREA,0,5-1,0 MM2

8522542

Cosse

AREA,0,8-2,5 MM2

8571390

Support

9-poles, douille | JOINT PIECE COWL

10A

8522534

Cosse

AREA,0,5-1,5 MM2

9122557

Boîte connexion

10-poles, broche | RADIO,TEST MOTOR ELECT- RONIC,JOINT PIECE CABLE HARNESS REAR/INST- RUMENTS,JOINT PIECE CABLE HARNESS AIR-BAG/ INSTRUMENTS,ADJUSTMENT HEATED SEAT

11A

9552100

Cosse

AREA,0,75-1,5 MM2

9123399

12764801

Boîte connexion

10-poles, douille | RADIO,EL-PAD DRIVER SWITCH REAR DEMIST, SWITCH FOG LIGHT,SWITCH RECIRCULATION,SWITCH AC SWITCH FLASHER,REOSTAT EL-PAD DRIVER,SWITCH FOG LIGHT FRONT EXTRA JOINT PIECE CABLE HAR- NESS REAR/INSTRUMENT

12A

9120957

12789796

Cosse

AREA,1,0-2,5 MM2

12A

9508714

12789796

Cosse

AREA,0,3-0,6 MM2
