Où trouver le schéma de Conduites et fusibles pour Saab 9000 ?

Accédez au schéma éclaté officiel et à la liste complète des pièces pour la section Conduites et fusibles de votre Saab 9000 1988. Notre outil interactif permet de visualiser chaque composant en détail et d'identifier instantanément sa référence Saab d'origine pour un entretien certifié.

Les numéros de pièces Saab sont-ils à jour ?

Oui, notre explorateur inclut l'intégralité des références d'origine Saab (OEM) ainsi que les codes de remplacement NLS-USE (No Longer Supplied - Use). Cela vous permet de suivre l'évolution des pièces officiellement remplacées et d'assurer une compatibilité totale avec les stocks actuels de pièces de rechange.

Quelles sont les motorisations Saab compatibles avec la section 700 ?

La section 700 (Conduites et fusibles) est spécifiquement documentée pour être compatible avec les motorisations indiquées dans la liste technique. Vous pouvez vérifier la compatibilité exacte en utilisant notre filtre de recherche par numéro de châssis (VIN).

Retour aux Modèles Retour aux Groupes

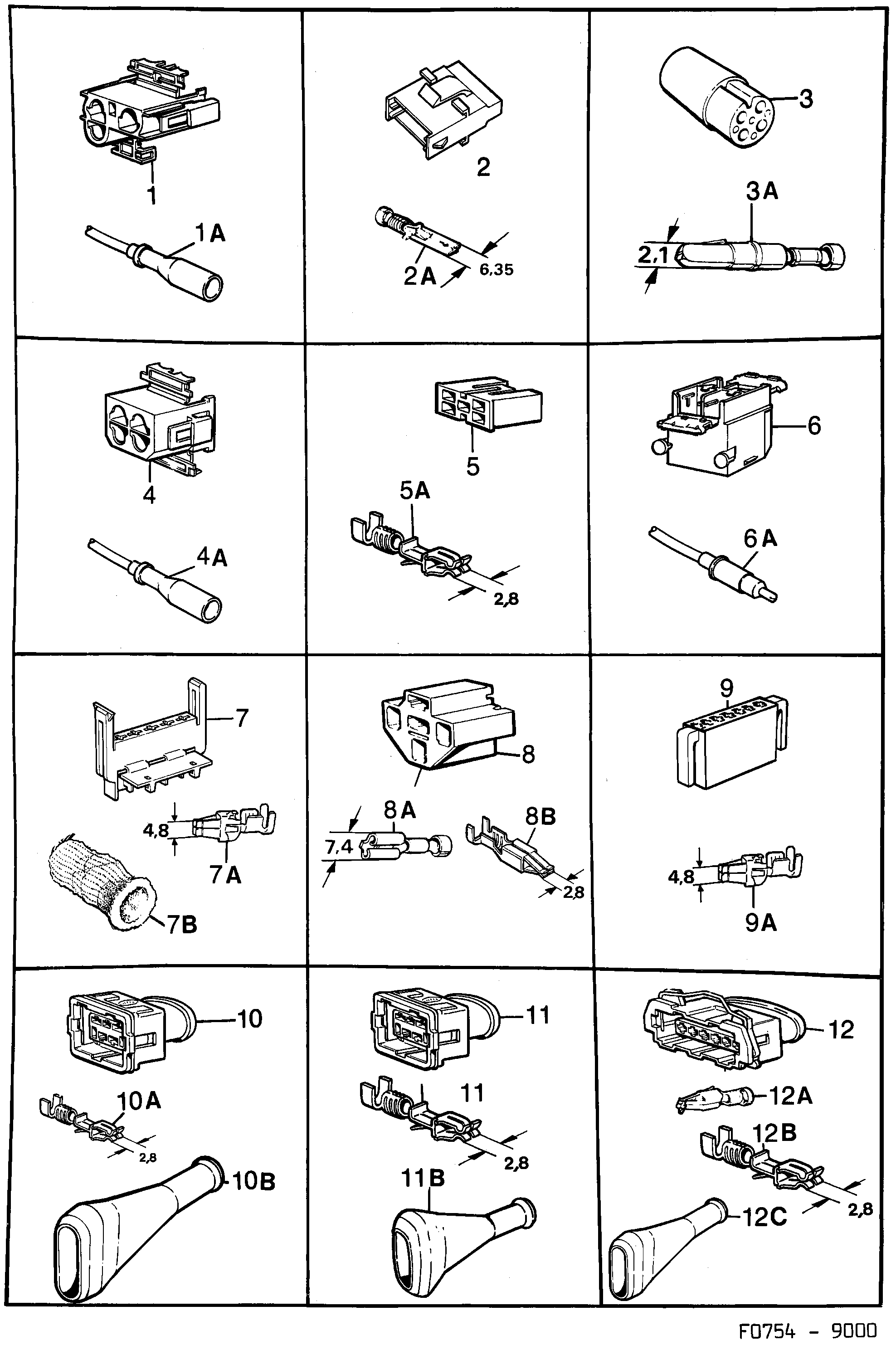

700: Système électrique, boîte de connexion - Conduites et fusibles - Connecteur, etc

(1988) | Pour 9000 (1988)

Pos.	Réf.	Description	Usage	Qté
1	9519679 Boîtier contact 3-poles, douille \| PARKING LIGHT,DIRECTION LIGHT,SIDE BACK-UP LIGHT	Boîtier contact	3-poles, douille PARKING LIGHT,DIRECTION LIGHT,SIDE BACK-UP LIGHT	X
1A	7874498 Connexion	Connexion		X
2	9503012 Boîtier contact 3-poles, broche \| JOINT PIECE	Boîtier contact	3-poles, broche JOINT PIECE	X
2A	8593089 Cosse AREA,0,5-1,0 MM2	Cosse	AREA,0,5-1,0 MM2	X
3	8530099 Boîtier contact 4-poles, douille \| ELECTRIC MIRROR	Boîtier contact	4-poles, douille ELECTRIC MIRROR	X
3A	8522583 Cosse AREA,0,5-1,0 MM2 (8503153)	Cosse	AREA,0,5-1,0 MM2 (8503153)	X
4	9503434 Boîtier contact 4-poles, douille \| CONTROL UNIT ACC,JOINT PIECE,PRESSURE SWITCH, JOINT PIECE CABLE HAR- NESS ENGINE,IGNITION CASSETTE,CRANKSHAFT POSITION SENSOR	Boîtier contact	4-poles, douille CONTROL UNIT ACC,JOINT PIECE,PRESSURE SWITCH, JOINT PIECE CABLE HAR- NESS ENGINE,IGNITION CASSETTE,CRANKSHAFT POSITION SENSOR	X
4A	7874498 Connexion	Connexion		X
5	9123555 Boîtier contact 4-poles, douille \| FAN INDOOR TEMP DIAGNOSTIC UNIT	Boîtier contact	4-poles, douille FAN INDOOR TEMP DIAGNOSTIC UNIT	X
5A	9508714 12789796 Cosse AREA,0,3-0,6 MM2	Cosse	AREA,0,3-0,6 MM2	X
5A	9120668 12789796 Cosse AREA,0,75-1,5 MM2	Cosse	AREA,0,75-1,5 MM2	X
6	9503442 Boîtier contact 4-poles, broche \| JOINT PIECE CABLE HAR- NESS ENGINE,IGNITION CASSETTE	Boîtier contact	4-poles, broche JOINT PIECE CABLE HAR- NESS ENGINE,IGNITION CASSETTE	X
6A	7874506 Connexion	Connexion		X
7	9122789 Boîtier contact 5-poles, douille \| RESISTOR HEATING FAN	Boîtier contact	5-poles, douille RESISTOR HEATING FAN	X
7A	9120791 30520557 Cosse AREA,2,5-4,0 MM2	Cosse	AREA,2,5-4,0 MM2	X
7B	9568775 Isolant	Isolant		X
8	8533697 Boîtier contact 5-poles, douille \| RELAY WINDOW REGULATOR TIME RELAY COOLING FAN, REAR FOG LIGHT EXTRA	Boîtier contact	5-poles, douille RELAY WINDOW REGULATOR TIME RELAY COOLING FAN, REAR FOG LIGHT EXTRA	X
8A	7971708 Cosse AREA,0,5-1,5 MM2	Cosse	AREA,0,5-1,5 MM2	X
8A	7972029 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
8A	7968068 Cosse AREA,4,0-6,0 MM2	Cosse	AREA,4,0-6,0 MM2	X
8B	9120775 30520555 Cosse AREA,0,5-1,0 MM2	Cosse	AREA,0,5-1,0 MM2	X
9	9124173 Boîtier contact 5-poles, douille \| GEAR INDICATOR,JOINT PIECE,GEAR INDICATOR STARTER INHIBITOR	Boîtier contact	5-poles, douille GEAR INDICATOR,JOINT PIECE,GEAR INDICATOR STARTER INHIBITOR	X
9A	9120791 30520557 Cosse AREA,2,5-4,0 MM2	Cosse	AREA,2,5-4,0 MM2	X
10	9519414 Boîtier contact 5-poles, douille \| SENSOR ABS	Boîtier contact	5-poles, douille SENSOR ABS	X
10A	9120668 12789796 Cosse AREA,0,75-1,5 MM2	Cosse	AREA,0,75-1,5 MM2	X
10B	8579955 Protection AREA,1,0-2,5 MM2	Protection	AREA,1,0-2,5 MM2	X
11	9519455 Boîtier contact 5-poles, douille \| LEVEL ABS	Boîtier contact	5-poles, douille LEVEL ABS	X
11A	9120668 12789796 Cosse AREA,0,75-1,5 MM2	Cosse	AREA,0,75-1,5 MM2	X
11B	9519430 Protection	Protection		X
12	8593931 Boîtier contact 6-poles, douille \| AIR MESS METER LH	Boîtier contact	6-poles, douille AIR MESS METER LH	X
12A	8521593 Cosse AREA,0,5-1,5 MM2	Cosse	AREA,0,5-1,5 MM2	X
12B	9120668 12789796 Cosse AREA,0,75-1,5 MM2	Cosse	AREA,0,75-1,5 MM2	X
12C	8582082 Protection	Protection		X

Pos.

Réf.

Qté

9519679

Boîtier contact

3-poles, douille | PARKING LIGHT,DIRECTION LIGHT,SIDE BACK-UP LIGHT

7874498

Connexion

9503012

Boîtier contact

3-poles, broche | JOINT PIECE

8593089

Cosse

AREA,0,5-1,0 MM2

8530099

Boîtier contact

4-poles, douille | ELECTRIC MIRROR

8522583

Cosse

AREA,0,5-1,0 MM2 (8503153)

9503434

Boîtier contact

4-poles, douille | CONTROL UNIT ACC,JOINT PIECE,PRESSURE SWITCH, JOINT PIECE CABLE HAR- NESS ENGINE,IGNITION CASSETTE,CRANKSHAFT POSITION SENSOR

7874498

Connexion

9123555

Boîtier contact

4-poles, douille | FAN INDOOR TEMP DIAGNOSTIC UNIT

9508714

12789796

Cosse

AREA,0,3-0,6 MM2

9120668

12789796

Cosse

AREA,0,75-1,5 MM2

9503442

Boîtier contact

4-poles, broche | JOINT PIECE CABLE HAR- NESS ENGINE,IGNITION CASSETTE

7874506

Connexion

9122789

Boîtier contact

5-poles, douille | RESISTOR HEATING FAN

9120791

30520557

Cosse

AREA,2,5-4,0 MM2

9568775

Isolant

8533697

Boîtier contact

5-poles, douille | RELAY WINDOW REGULATOR TIME RELAY COOLING FAN, REAR FOG LIGHT EXTRA

7971708

Cosse

AREA,0,5-1,5 MM2

7972029

Cosse

AREA,1,0-2,5 MM2

7968068

Cosse

AREA,4,0-6,0 MM2

9120775

30520555

Cosse

AREA,0,5-1,0 MM2

9124173

Boîtier contact

5-poles, douille | GEAR INDICATOR,JOINT PIECE,GEAR INDICATOR STARTER INHIBITOR

9120791

30520557

Cosse

AREA,2,5-4,0 MM2

9519414

Boîtier contact

5-poles, douille | SENSOR ABS

10A

9120668

12789796

Cosse

AREA,0,75-1,5 MM2

10B

8579955

Protection

AREA,1,0-2,5 MM2

9519455

Boîtier contact

5-poles, douille | LEVEL ABS

11A

9120668

12789796

Cosse

AREA,0,75-1,5 MM2

11B

9519430

Protection

8593931

Boîtier contact

6-poles, douille | AIR MESS METER LH

12A

8521593

Cosse

AREA,0,5-1,5 MM2

12B

9120668

12789796

Cosse

AREA,0,75-1,5 MM2

12C

8582082

Protection
