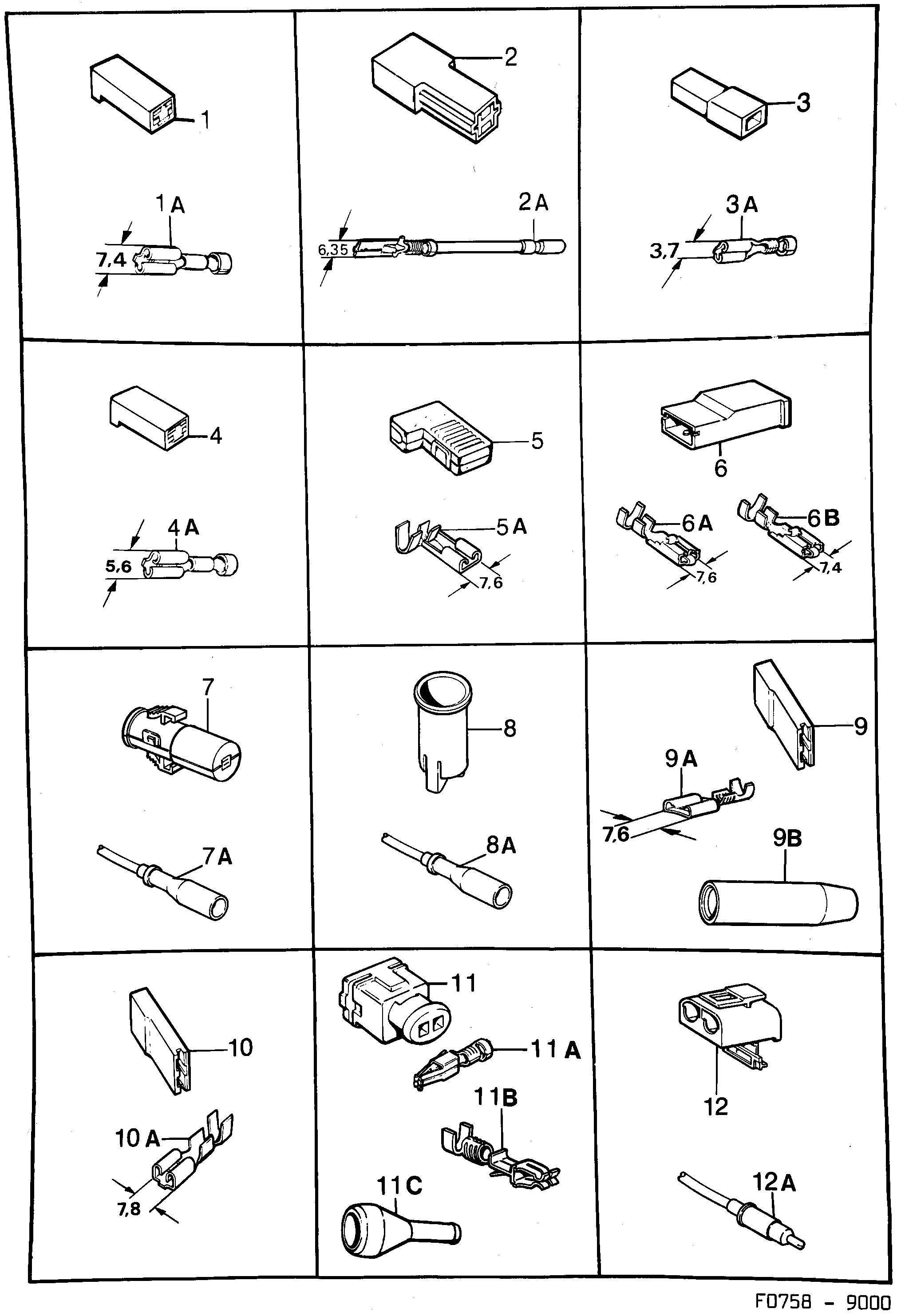

820: Système électrique, boîte de connexion - Conduites et fusibles - Connecteur, etc

(1989) | Pour 9000 (1989)

Pos.	Réf.	Description	Usage	Qté
1	7155112 Boîtier contact 1-poles, douille \| IGNITION PULS,LIGHT GEAR INDICATOR,JOINT PIECE TRUNK LID,MAKE- UP MIRROR,JOINT PIECE BRAKE LIGHT	Boîtier contact	1-poles, douille IGNITION PULS,LIGHT GEAR INDICATOR,JOINT PIECE TRUNK LID,MAKE- UP MIRROR,JOINT PIECE BRAKE LIGHT	X
1A	7971708 Cosse AREA,0,5-1,5 MM2	Cosse	AREA,0,5-1,5 MM2	X
1A	7155153 Cosse AREA,0,8-2,1 MM2	Cosse	AREA,0,8-2,1 MM2	X
2	7155120 Boîtier contact 1-poles, broche \| EL-MIRROR,EL-CENTRAL SPEED CONTROL	Boîtier contact	1-poles, broche EL-MIRROR,EL-CENTRAL SPEED CONTROL	X
2A	8522542 Cosse AREA,1,0-2,6 MM2	Cosse	AREA,1,0-2,6 MM2	X
3	8530115 Boîtier contact 1-poles, broche \| LOUDSPEAKER	Boîtier contact	1-poles, broche LOUDSPEAKER	X
3A	8530107 Cosse AREA,0,5-1,0 MM2	Cosse	AREA,0,5-1,0 MM2	X
4	8533184 Boîtier contact 1-poles, broche \| LOUDSPEAKER,PRESSURE SENSOR APC	Boîtier contact	1-poles, broche LOUDSPEAKER,PRESSURE SENSOR APC	X
4A	8533028 8582439 Cosse AREA,0,5-1,5 MM2	Cosse	AREA,0,5-1,5 MM2	X
5	8521692 Boîtier contact 1-poles, douille \| IGNITION COIL,SWITCH BRAKE LIGHT,PRESSURE SWITCH,SWITCH ENGINE COMPARTMENT LIGHT,JOINT PIECE TRUNK LID	Boîtier contact	1-poles, douille IGNITION COIL,SWITCH BRAKE LIGHT,PRESSURE SWITCH,SWITCH ENGINE COMPARTMENT LIGHT,JOINT PIECE TRUNK LID	X
5A	8521676 Cosse AREA,0,5-1,5 MM2	Cosse	AREA,0,5-1,5 MM2	X
5A	8522526 Cosse AREA,0,5-1,5 MM2 (8582421)	Cosse	AREA,0,5-1,5 MM2 (8582421)	X
5A	8521684 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
6	8541229 Douille d'isolation 1-poles, broche \| SPOTLIGHT,SAFETY BELT WARNING,SWITCH SPOT- LIGHT,JOINT PIECE LIGHT GLOVE BOX,LIGHT CONTROL,SPEED CONTROL	Douille d'isolation	1-poles, broche SPOTLIGHT,SAFETY BELT WARNING,SWITCH SPOT- LIGHT,JOINT PIECE LIGHT GLOVE BOX,LIGHT CONTROL,SPEED CONTROL	X
6A	8541203 Cosse AREA,0,5-1,0 MM2	Cosse	AREA,0,5-1,0 MM2	X
6B	8560476 Cosse AREA,0,9-2,0 MM2	Cosse	AREA,0,9-2,0 MM2	X
7	9503418 Boîte connexion 1-poles, douille \| COMPRESSOR,JOINT PIECE LAMBDA SOND,FUEL PUMP	Boîte connexion	1-poles, douille COMPRESSOR,JOINT PIECE LAMBDA SOND,FUEL PUMP	X
7A	7874498 Connexion	Connexion		X
8	9503426 Boîte connexion 1-poles, broche \| JOINT PIECE,IGNITION SYSTEM,EZK,LAMBDA	Boîte connexion	1-poles, broche JOINT PIECE,IGNITION SYSTEM,EZK,LAMBDA	X
8A	7874506 Connexion	Connexion		X
9	8516916 Isolant 2-poles, douille \| SPEED CONTROL,THERMO CONTACT,APC PRESSURE SENSOR,ELECTRONIC UNIT ACC,LIGHT ASH TRAY SWITCH DOOR FAN,SWITCH HORN,LIGHT LUGGAGE COM- PARTMENT,DOOR SWITCH INTERIOR LIGHT,THEFT ALARM,SWITCH HAND BRAKE	Isolant	2-poles, douille SPEED CONTROL,THERMO CONTACT,APC PRESSURE SENSOR,ELECTRONIC UNIT ACC,LIGHT ASH TRAY SWITCH DOOR FAN,SWITCH HORN,LIGHT LUGGAGE COM- PARTMENT,DOOR SWITCH INTERIOR LIGHT,THEFT ALARM,SWITCH HAND BRAKE	X
9A	8514036 Cosse AREA,0,3-0,8 MM2	Cosse	AREA,0,3-0,8 MM2	X
9A	8514028 7155716 Cosse AREA,0,3-0,8 MM2	Cosse	AREA,0,3-0,8 MM2	X
9A	7155716 Cosse AREA,0,5-1,5 MM2	Cosse	AREA,0,5-1,5 MM2	X
9B	9569997 Protection	Protection		X
10	8378630 Boîtier contact 2-poles, douille \| PEDAL CONTACT	Boîtier contact	2-poles, douille PEDAL CONTACT	X
10A	8509846 8522575 Cosse AREA,0,5-1,4 MM2	Cosse	AREA,0,5-1,4 MM2	X
11	8593899 Boîtier contact 2-poles, douille \| AUXILIARY AIR VALVE INJECTION VALVE,KNOCK SENSOR,SENSOR ABS,FUEL SYSTEM,PREHEATING LAMBDA,VENTILATION COLD START VALVE	Boîtier contact	2-poles, douille AUXILIARY AIR VALVE INJECTION VALVE,KNOCK SENSOR,SENSOR ABS,FUEL SYSTEM,PREHEATING LAMBDA,VENTILATION COLD START VALVE	X
11A	8521593 Cosse AREA,0,5-1,5 MM2	Cosse	AREA,0,5-1,5 MM2	X
11B	9120668 12789796 Cosse AREA,0,75-1,5 MM2	Cosse	AREA,0,75-1,5 MM2	X
11C	8521619 Protection	Protection		X
12	9503319 Boîtier contact 2-poles, douille \| EL. WINDOW REGULATOR CENTRAL LOCK,STD FAN SOLENOID VALVE APC WASHER PUMP,LEVEL SWITCH,WASHER MOTOR FAN MOTOR,FAN AC JOINT PIECE,OUTER TEMP FEED PUMP,LEVEL SWITCH WASHER PUMP,FAN,FOG	Boîtier contact	2-poles, douille EL. WINDOW REGULATOR CENTRAL LOCK,STD FAN SOLENOID VALVE APC WASHER PUMP,LEVEL SWITCH,WASHER MOTOR FAN MOTOR,FAN AC JOINT PIECE,OUTER TEMP FEED PUMP,LEVEL SWITCH WASHER PUMP,FAN,FOG	X
12A	7874506 Connexion	Connexion		X
