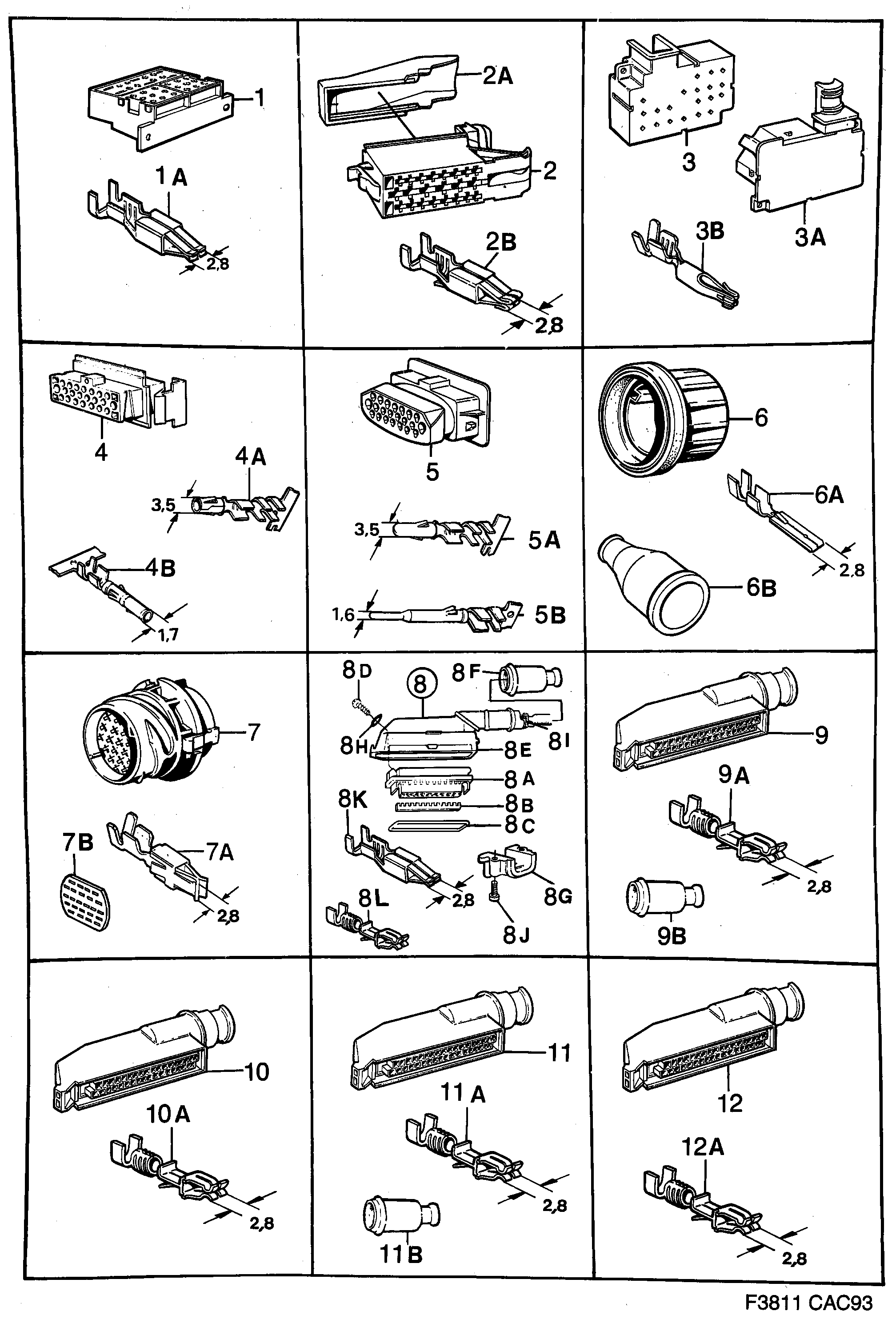

290: Système électrique, boîte de connexion - Conduites et fusibles - Connecteur, etc

(1990) | Pour 9000 (1990)

Pos.	Réf.	Description	Usage	Qté
1	9125543 Boîtier contact 18-poles, douille \| EL-DISTRIBUT. UNIT	Boîtier contact	18-poles, douille EL-DISTRIBUT. UNIT	X
1A	9120791 30520557 Cosse AREA,2,5-4,0	Cosse	AREA,2,5-4,0	X
2	4060893 Boîtier contact 19-poles, douille \| SWITCH CENTRE CONSOLE	Boîtier contact	19-poles, douille SWITCH CENTRE CONSOLE	X
2A	4067617 Capot	Capot		X
2B	9120957 12789796 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
3	9527755 Boîtier contact 20-poles, douille \| ELECTRONIC UNIT AIR-BAG	Boîtier contact	20-poles, douille ELECTRONIC UNIT AIR-BAG	X
3A	9527763 Boîtier contact	Boîtier contact		X
3B	9527771 Cosse AREA,0,5 MM2	Cosse	AREA,0,5 MM2	X
4	9525106 Boîtier contact 22-poles, douille \| JOINT PIECE FRONT DOORS	Boîtier contact	22-poles, douille JOINT PIECE FRONT DOORS	X
4A	8582595 Cosse AREA,0,5-2,0 MM2	Cosse	AREA,0,5-2,0 MM2	X
4B	8587552 Cosse AREA,0,5-1,5 MM2	Cosse	AREA,0,5-1,5 MM2	X
5	9525114 Boîtier contact 22-poles, broche \| JOINT PIECE DOORS	Boîtier contact	22-poles, broche JOINT PIECE DOORS	X
5A	8582603 Cosse AREA,2,0-4,0 MM2	Cosse	AREA,2,0-4,0 MM2	X
5B	8593964 Cosse AREA,0,8-1,5 MM2	Cosse	AREA,0,8-1,5 MM2	X
6	4060877 Boîtier contact 24-poles, broche \| JOINT PIECE MAIN CABLE HARNESS	Boîtier contact	24-poles, broche JOINT PIECE MAIN CABLE HARNESS	X
6A	4063376 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
6B	4111308 Protection en caoutchouc	Protection en caoutchouc		X
6C	4588349 Anneau verrouillage	Anneau verrouillage		X
7	4060885 Boîtier contact 24-poles, douille \| JOINT PIECE CABLE HARNESS ENGINE	Boîtier contact	24-poles, douille JOINT PIECE CABLE HARNESS ENGINE	X
7A	4061586 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
7B	4352936 Joint	Joint		X
8	8579930 Boîtier contact 25-poles, douille \| ELECTRONIC UNIT LH	Boîtier contact	25-poles, douille ELECTRONIC UNIT LH	X
8A	8587420 Boîtier contact	Boîtier contact		1
8B	8587438 Gâche	Gâche		1
8C	8587453 Joint	Joint		1
8D	8587487 Vis	Vis		1
8E	8587412 Capot	Capot		1
8F	8587446 Bague	Bague		1
8G	8587495 Support	Support		1
8H	8587461 Joint	Joint		1
8I	8558256 Ruban serrage	Ruban serrage		1
8J	7971351 Vis	Vis		2
8K	8521593 Cosse AREA,0,5-1,5 MM2	Cosse	AREA,0,5-1,5 MM2	X
8L	9120668 12789796 Cosse AREA,0,75-1,5 MM2	Cosse	AREA,0,75-1,5 MM2	X
9	9125519 Boîtier contact 35-poles, douille \| ELECTRONIC UNIT LH	Boîtier contact	35-poles, douille ELECTRONIC UNIT LH	X
9A	9120668 12789796 Cosse AREA,0,75-1,5 MM2	Cosse	AREA,0,75-1,5 MM2	X
9B	8587511 Protection en caoutchouc	Protection en caoutchouc		X
10	4068441 Boîtier contact 35-poles, douille \| ELECTRONIC UNIT ABS	Boîtier contact	35-poles, douille ELECTRONIC UNIT ABS	X
10A	9120957 12789796 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
11	9566266 Boîtier contact 38-poles, douille \| ELECTRONIC UNIT APC/DI	Boîtier contact	38-poles, douille ELECTRONIC UNIT APC/DI	X
11A	9120668 12789796 Cosse AREA,0,75-1,5 MM2	Cosse	AREA,0,75-1,5 MM2	X
11B	9120106 30520533 Protection	Protection		X
12	4068888 Boîtier contact ELECTRONIC UNIT ETS	Boîtier contact	ELECTRONIC UNIT ETS	X
	38-poles, douille	38-poles, douille
12A	9120957 12789796 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2
