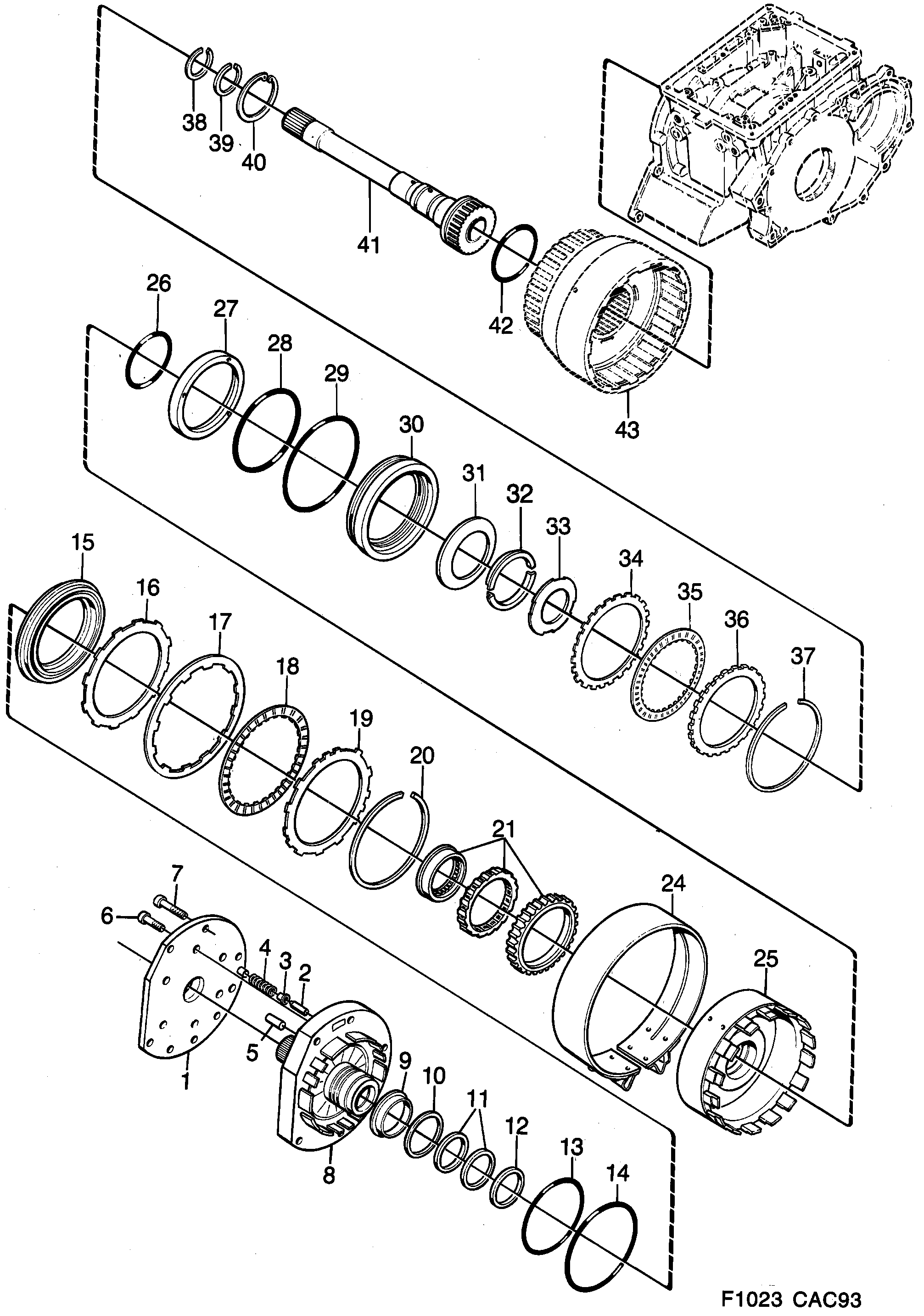

590: Transmission - Boîte de vitesses, automatique - Engrenage, pignon - 1ère partie

(1990 - 1993 | A) | Pour 9000 (1990)

Pos.	Réf.	Description	Usage	Qté
	Boîte de vitesses, automatique
1	7596935 Pompe	Pompe		1
2	7556319 Soupape	Soupape		1
3	7556327 Coupelle ressort GA 64103,64104,64301 74303,74304	Coupelle ressort	GA 64103,64104,64301 74303,74304	1
3	4280418 Coupelle ressort GA 64106,64107,64302 74306,74307,74308,74309, 74310	Coupelle ressort	GA 64106,64107,64302 74306,74307,74308,74309, 74310	1
4	7557986 Ressort pression	Ressort pression		1
5	4026639 Goujon guidage	Goujon guidage		2
6	7557747 Vis	Vis		6
7	7557754 Vis	Vis		8
8	4026407 Pièce intermédiaire -2006 \| GA 64103,74303,64104	Pièce intermédiaire	-2006 GA 64103,74303,64104	1
8	4119384 Pièce intermédiaire GA 64301,74304	Pièce intermédiaire	GA 64301,74304	1
8	4280061 Pièce intermédiaire GA 64106,64107,64302 74306,74307,74308,74309, 74310	Pièce intermédiaire	GA 64106,64107,64302 74306,74307,74308,74309, 74310	1
9	7552896 Rondelle d'angl	Rondelle d'angl		1
10	7557275 Rondelle -2005 \| 1,00MM,2.0	Rondelle	-2005 1,00MM,2.0	X
10	4025979 Rondelle 1,00MM,2.3	Rondelle	1,00MM,2.3	X
10	7557267 Rondelle -2005 \| 1,20MM,2.0	Rondelle	-2005 1,20MM,2.0	X
10	4025961 Rondelle 1,20MM,2.3	Rondelle	1,20MM,2.3	X
10	7557259 Rondelle -2005 \| 1,40MM,2.0	Rondelle	-2005 1,40MM,2.0	X
10	4025953 Rondelle 1,40MM,2.3	Rondelle	1,40MM,2.3	X
10	7557242 Rondelle -2005 \| 1,60MM,2.0	Rondelle	-2005 1,60MM,2.0	X
10	4025946 Rondelle 1,60MM,2.3	Rondelle	1,60MM,2.3	X
10	7557234 Rondelle -2005 \| 1,80MM,2.0	Rondelle	-2005 1,80MM,2.0	X
10	4025938 Rondelle 1,80MM,2.3	Rondelle	1,80MM,2.3	X
10	7557226 Rondelle -2005 \| 2,00MM,2.0	Rondelle	-2005 2,00MM,2.0	X
10	4025920 Rondelle 2,00MM,2.3	Rondelle	2,00MM,2.3	X
10	7557218 Rondelle -2005 \| 2,20MM,2.0	Rondelle	-2005 2,20MM,2.0	X
10	4025912 Rondelle 2,20MM,2.3	Rondelle	2,20MM,2.3	X
10	7557200 Rondelle -2005 \| 2,40MM,2.0	Rondelle	-2005 2,40MM,2.0	X
10	4025904 Rondelle 2,40MM,2.3	Rondelle	2,40MM,2.3	X
10	7557192 Rondelle -2005 \| 2,60MM,2.0	Rondelle	-2005 2,60MM,2.0	X
10	4025896 Rondelle 2,60MM,2.3	Rondelle	2,60MM,2.3	X
10	7557184 4025888 Rondelle -2005 \| 2,80MM,2.0	Rondelle	-2005 2,80MM,2.0	X
10	4025888 Rondelle 2,80MM,2.3	Rondelle	2,80MM,2.3	X
10	7557176 Rondelle -2005 \| 3,00MM,2.0	Rondelle	-2005 3,00MM,2.0	X
10	4025870 Rondelle 3,00MM,2.3	Rondelle	3,00MM,2.3	X
10	7557168 Rondelle -2005 \| 3,20MM,2.0	Rondelle	-2005 3,20MM,2.0	X
10	4025862 Rondelle 3,20MM,2.3	Rondelle	3,20MM,2.3	X
10	7557150 Rondelle -2005 \| 3,40MM,2.0	Rondelle	-2005 3,40MM,2.0	X
10	4025854 Rondelle 3,40MM,2.3	Rondelle	3,40MM,2.3	X
10	7557143 Rondelle -2005 \| 3,60MM,2.0	Rondelle	-2005 3,60MM,2.0	X
10	4025847 Rondelle 3,60MM,2.3	Rondelle	3,60MM,2.3	X
11	7576077 Segment piston	Segment piston		2
12	7578271 Segment piston 1990-1990	Segment piston	1990-1990	1
13	7574833 Joint torique	Joint torique		1
14	7552151 Joint torique	Joint torique		1
15	7574841 Piston	Piston		1
16	7553084 Disque	Disque		3
17	7552961 Rondelle ressort	Rondelle ressort		1
18	7570740 Disque	Disque		3
18	4122016 Disque B234TURBO	Disque	B234TURBO	3
19	7592249 Disque	Disque		1
20	7572639 Anneau verrouillage 0,90MM	Anneau verrouillage	0,90MM	X
20	7572621 Anneau verrouillage 1,10MM	Anneau verrouillage	1,10MM	X
20	7572613 Anneau verrouillage 1,30MM	Anneau verrouillage	1,30MM	X
20	7558786 Anneau verrouillage 1,50MM	Anneau verrouillage	1,50MM	X
20	7572605 Anneau verrouillage 1,70MM	Anneau verrouillage	1,70MM	X
20	7574890 Anneau verrouillage 1,90MM	Anneau verrouillage	1,90MM	X
20	7595895 Anneau verrouillage 2,10MM	Anneau verrouillage	2,10MM	X
20	7595903 Anneau verrouillage 2,30MM	Anneau verrouillage	2,30MM	X
20	7595887 Anneau verrouillage 2,50MM	Anneau verrouillage	2,50MM	X
21	7597610 Roue libre 1990-1990 \| GA 64103,74303	Roue libre	1990-1990 GA 64103,74303	1
21	4026209 Roue libre 1990-1990 \| GA 64104,64301 74304	Roue libre	1990-1990 GA 64104,64301 74304	1
24	4026860 4385787 Ruban frein	Ruban frein		1
24	7552979 4385787 Ruban frein -2006 \| GA 64104	Ruban frein	-2006 GA 64104	1
25	7578743 Cylindre -2006	Cylindre	-2006	1
25	4122024 Cylindre	Cylindre		1
26	7594161 Joint torique	Joint torique		1
27	7570351 Cale	Cale		1
28	7552268 Joint torique	Joint torique		1
29	7552151 Joint torique	Joint torique		1
30	7573280 Piston I	Piston	I	1
30	7554868 Piston TURBO	Piston	TURBO	1
31	7552912 Rondelle ressort	Rondelle ressort		1
32	7554900 Anneau butée	Anneau butée		1
33	7552904 Rondelle butée	Rondelle butée		1
34	7553068 Disque I	Disque	I	2
34	7553068 Disque TURBO	Disque	TURBO	3
35	7572704 Disque I	Disque	I	2
35	7572704 Disque TURBO	Disque	TURBO	3
36	7553092 Disque	Disque		1
37	7553217 Anneau verrouillage	Anneau verrouillage		1
38	7575632 Segment piston	Segment piston		1
39	7575624 Segment piston GA 64103,64104,64301 74303,74304	Segment piston	GA 64103,64104,64301 74303,74304	1
39	4280111 Segment piston GA 64106,64107,64302 74306,74307,74308,74309, 74310	Segment piston	GA 64106,64107,64302 74306,74307,74308,74309, 74310	1
40	7559024 Anneau butée	Anneau butée		1
41	7570526 Arbre turbine GA 64103,64104,64301 74303,74304	Arbre turbine	GA 64103,64104,64301 74303,74304	1
41	4280053 Arbre turbine GA 64106,64107,64302 74306,74307,74308,74309 74310	Arbre turbine	GA 64106,64107,64302 74306,74307,74308,74309 74310	1
42	7594153 Joint torique	Joint torique		1
43	Commande de boîtes de vitesses automatique
	7496052 Jeu disques B202 \| Embrayage "B	Jeu disques	B202 Embrayage "B	X
	7496060 Jeu disques B202 \| Embrayage "C	Jeu disques	B202 Embrayage "C	X
	7496094 Kit joints B202 \| Phase 1-2	Kit joints	B202 Phase 1-2	X
	7496102 Kit joints B202 \| Phase 3	Kit joints	B202 Phase 3	X
