Où trouver le schéma de Conduites et fusibles pour Saab 9000 ?

Accédez au schéma éclaté officiel et à la liste complète des pièces pour la section Conduites et fusibles de votre Saab 9000 1991. Notre outil interactif permet de visualiser chaque composant en détail et d'identifier instantanément sa référence Saab d'origine pour un entretien certifié.

Les numéros de pièces Saab sont-ils à jour ?

Oui, notre explorateur inclut l'intégralité des références d'origine Saab (OEM) ainsi que les codes de remplacement NLS-USE (No Longer Supplied - Use). Cela vous permet de suivre l'évolution des pièces officiellement remplacées et d'assurer une compatibilité totale avec les stocks actuels de pièces de rechange.

Quelles sont les motorisations Saab compatibles avec la section 380 ?

La section 380 (Conduites et fusibles) est spécifiquement documentée pour être compatible avec les motorisations indiquées dans la liste technique. Vous pouvez vérifier la compatibilité exacte en utilisant notre filtre de recherche par numéro de châssis (VIN).

Retour aux Modèles Retour aux Groupes

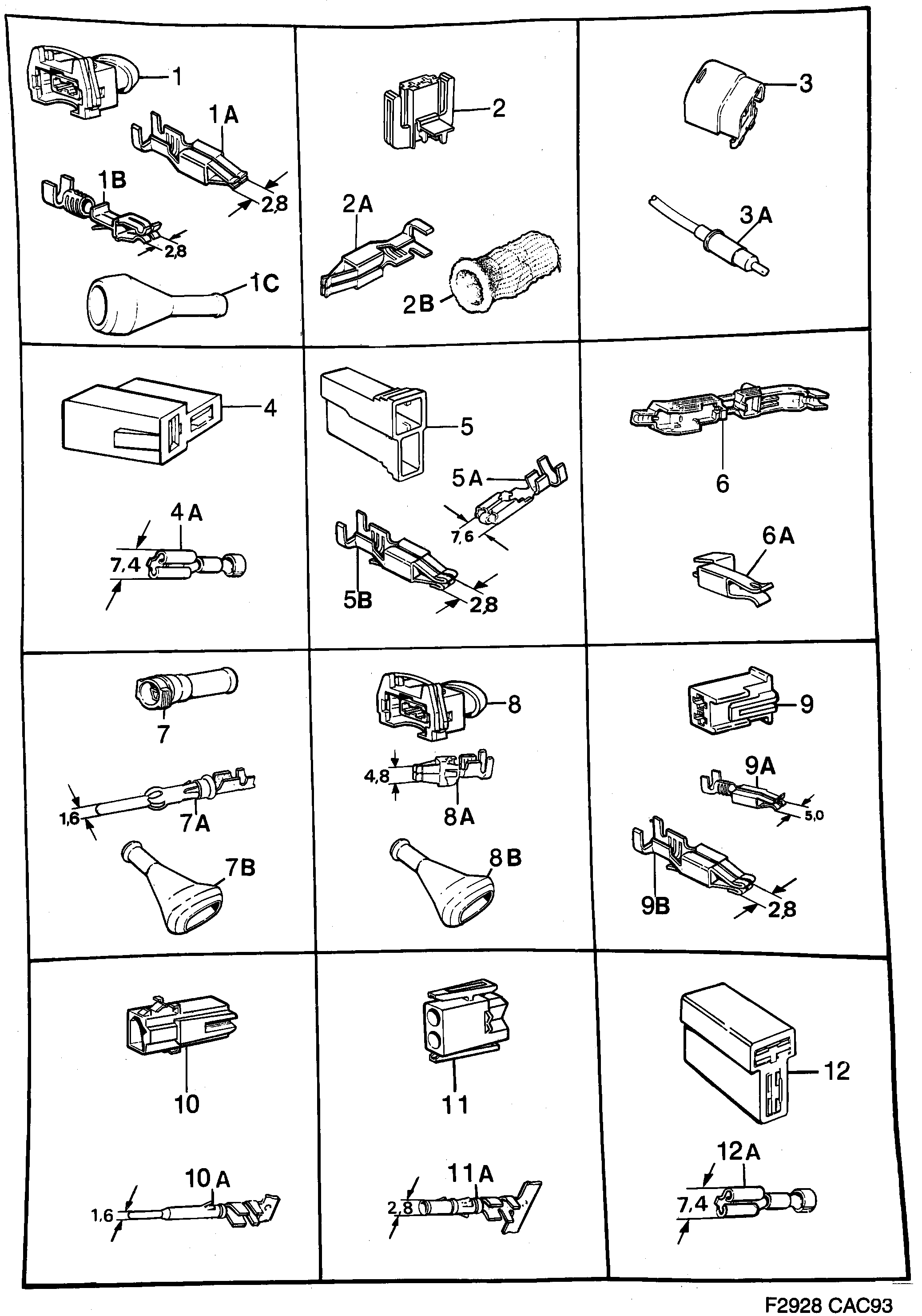

380: Système électrique, boîte de connexion - Conduites et fusibles - Connecteur, etc

(1991) | Pour 9000 (1991)

Pos.	Réf.	Description	Usage	Qté
1	8593915 Boîtier contact 2-poles, douille \| THERMO SWITCH,TEMP SENSOR,TIMING VALVE,EGR	Boîtier contact	2-poles, douille THERMO SWITCH,TEMP SENSOR,TIMING VALVE,EGR	X
1A	8521593 Cosse AREA,0,5-1,5 MM2	Cosse	AREA,0,5-1,5 MM2	X
1B	9120668 12789796 Cosse AREA,0,75-1,5 MM2	Cosse	AREA,0,75-1,5 MM2	X
1C	8571382 Protection	Protection		X
2	9124157 30520661 Boîtier contact 2-poles, douille \| LIGHT MIRROR,ACC,MOTOR CENTRAL LOCK COVER FUEL FILLING,FAN AC,MOTOR ANTENNA,BELT TENSIONER	Boîtier contact	2-poles, douille LIGHT MIRROR,ACC,MOTOR CENTRAL LOCK COVER FUEL FILLING,FAN AC,MOTOR ANTENNA,BELT TENSIONER	X
2A	9120783 30520556 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
2A	9120791 30520557 Cosse AREA,2,5-4,0 MM2	Cosse	AREA,2,5-4,0 MM2	X
2B	9568775 Isolant	Isolant		X
3	9501685 Boîtier contact 2-poles, broches \| JOINT PIECE,ENGINE COMPARTMENT LIGHT,JOINT PIECE MAIN CABLE HARNESS	Boîtier contact	2-poles, broches JOINT PIECE,ENGINE COMPARTMENT LIGHT,JOINT PIECE MAIN CABLE HARNESS	X
3A	8547770 Bloc connexion	Bloc connexion		X
4	8558538 Boîtier contact 2-poles, douille \| CIGARETTE LIGHTER ELECTRONIC UNIT BELT TENSIONER	Boîtier contact	2-poles, douille CIGARETTE LIGHTER ELECTRONIC UNIT BELT TENSIONER	X
4A	8582454 Cosse AREA 0,5-1,5 MM2	Cosse	AREA 0,5-1,5 MM2	X
4A	8522534 Cosse AREA 0,8-2,1 MM2	Cosse	AREA 0,8-2,1 MM2	X
5	8574949 12790282 Boîtier contact 2-poles, douille \| SPEED SENSOR	Boîtier contact	2-poles, douille SPEED SENSOR	X
5A	8560476 Cosse AREA 0,9-2,0 MM2	Cosse	AREA 0,9-2,0 MM2	X
5B	9120957 12789796 Cosse AREA 1,0-2,5 MM2	Cosse	AREA 1,0-2,5 MM2	X
7	9519406 Boîtier contact 2-poles, broches \| SENSOR ABS	Boîtier contact	2-poles, broches SENSOR ABS	X
7A	9519398 Cosse AREA,0,8-1,5 MM2	Cosse	AREA,0,8-1,5 MM2	X
7B	8579955 Protection	Protection		X
8	9519422 Boîtier contact 2-poles, douille \| PUMP ABS	Boîtier contact	2-poles, douille PUMP ABS	X
8A	9120791 30520557 Cosse AREA,2,5-4,0 MM2	Cosse	AREA,2,5-4,0 MM2	X
8B	8579955 Protection	Protection		X
9	9123548 12790106 Boîtier contact 2-poles, douille \| SIGNAL,HIGH MOUNTED STOP LIGHT,CONTROL LAMP LIGHT,TEST CONNECTOR BY-PASS,DOOR SWITCH LIGHT CENTRE CONSOL LIGHT SWITCHES	Boîtier contact	2-poles, douille SIGNAL,HIGH MOUNTED STOP LIGHT,CONTROL LAMP LIGHT,TEST CONNECTOR BY-PASS,DOOR SWITCH LIGHT CENTRE CONSOL LIGHT SWITCHES	X
9A	9120668 12789796 Cosse AREA,0,75-1,5 MM2	Cosse	AREA,0,75-1,5 MM2	X
9B	9120957 12789796 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
10	9525080 Boîtier contact 2-poles, broches \| INFLATOR AIR-BAG	Boîtier contact	2-poles, broches INFLATOR AIR-BAG	X
10A	9526401 Cosse AREA,0,2-0,56 MM2	Cosse	AREA,0,2-0,56 MM2	X
11	9525809 Boîtier contact 2-poles, douille \| INFLATOR AIR-BAG	Boîtier contact	2-poles, douille INFLATOR AIR-BAG	X
11A	9525817 Cosse AREA,0,2-0,56 MM2	Cosse	AREA,0,2-0,56 MM2	X
12	7155096 Boîte connexion 2-poles, broches \| SWITCH BRAKE LIGHT	Boîte connexion	2-poles, broches SWITCH BRAKE LIGHT	X
12A	7971708 Cosse AREA,0,5-1,5 MM2	Cosse	AREA,0,5-1,5 MM2	X

Pos.

Réf.

Qté

8593915

Boîtier contact

2-poles, douille | THERMO SWITCH,TEMP SENSOR,TIMING VALVE,EGR

8521593

Cosse

AREA,0,5-1,5 MM2

9120668

12789796

Cosse

AREA,0,75-1,5 MM2

8571382

Protection

9124157

30520661

Boîtier contact

2-poles, douille | LIGHT MIRROR,ACC,MOTOR CENTRAL LOCK COVER FUEL FILLING,FAN AC,MOTOR ANTENNA,BELT TENSIONER

9120783

30520556

Cosse

AREA,1,0-2,5 MM2

9120791

30520557

Cosse

AREA,2,5-4,0 MM2

9568775

Isolant

9501685

Boîtier contact

2-poles, broches | JOINT PIECE,ENGINE COMPARTMENT LIGHT,JOINT PIECE MAIN CABLE HARNESS

8547770

Bloc connexion

8558538

Boîtier contact

2-poles, douille | CIGARETTE LIGHTER ELECTRONIC UNIT BELT TENSIONER

8582454

Cosse

AREA 0,5-1,5 MM2

8522534

Cosse

AREA 0,8-2,1 MM2

8574949

12790282

Boîtier contact

2-poles, douille | SPEED SENSOR

8560476

Cosse

AREA 0,9-2,0 MM2

9120957

12789796

Cosse

AREA 1,0-2,5 MM2

9519406

Boîtier contact

2-poles, broches | SENSOR ABS

9519398

Cosse

AREA,0,8-1,5 MM2

8579955

Protection

9519422

Boîtier contact

2-poles, douille | PUMP ABS

9120791

30520557

Cosse

AREA,2,5-4,0 MM2

8579955

Protection

9123548

12790106

Boîtier contact

2-poles, douille | SIGNAL,HIGH MOUNTED STOP LIGHT,CONTROL LAMP LIGHT,TEST CONNECTOR BY-PASS,DOOR SWITCH LIGHT CENTRE CONSOL LIGHT SWITCHES

9120668

12789796

Cosse

AREA,0,75-1,5 MM2

9120957

12789796

Cosse

AREA,1,0-2,5 MM2

9525080

Boîtier contact

2-poles, broches | INFLATOR AIR-BAG

10A

9526401

Cosse

AREA,0,2-0,56 MM2

9525809

Boîtier contact

2-poles, douille | INFLATOR AIR-BAG

11A

9525817

Cosse

AREA,0,2-0,56 MM2

7155096

Boîte connexion

2-poles, broches | SWITCH BRAKE LIGHT

12A

7971708

Cosse

AREA,0,5-1,5 MM2
