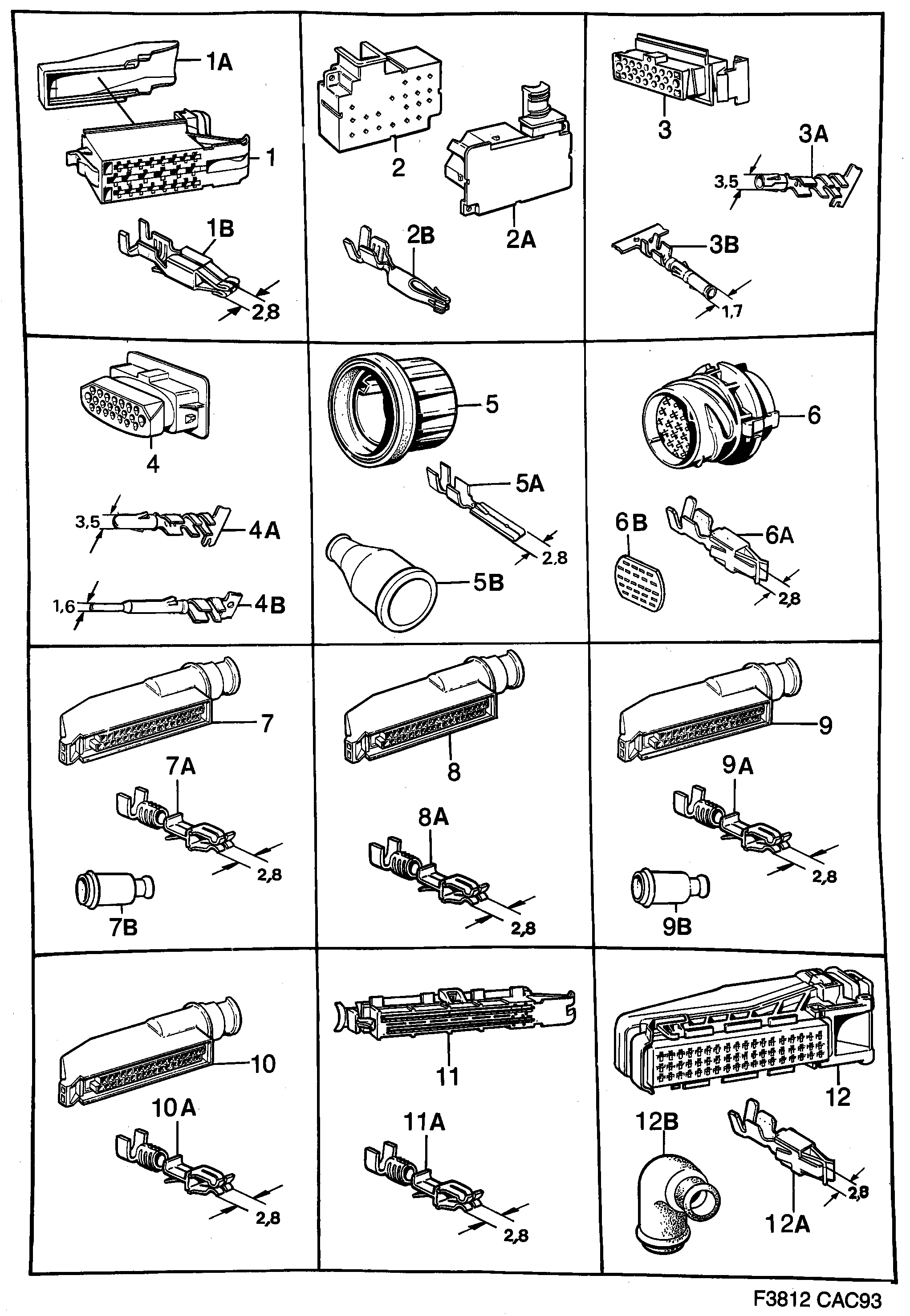

530: Système électrique, boîte de connexion - Conduites et fusibles - Connecteur, etc

(1991) | Pour 9000 (1991)

Pos.	Réf.	Description	Usage	Qté
1	4060893 Boîtier contact 19-poles, douille \| SWITCH CENTRE CONSOLE	Boîtier contact	19-poles, douille SWITCH CENTRE CONSOLE	X
1A	4067617 Capot	Capot		X
1B	9120957 12789796 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
2	9527755 Boîtier contact 20-poles, douille \| ELECTRONIC UNIT AIR-BAG	Boîtier contact	20-poles, douille ELECTRONIC UNIT AIR-BAG	X
2A	9527763 Boîtier contact	Boîtier contact		X
2B	9527771 Cosse AREA,0,5 MM2	Cosse	AREA,0,5 MM2	X
3	9525106 Boîtier contact 22-poles, douille \| JOINT PIECE FRONT DOORS	Boîtier contact	22-poles, douille JOINT PIECE FRONT DOORS	X
3A	8582595 Cosse AREA,0,5-2,0 MM2	Cosse	AREA,0,5-2,0 MM2	X
3B	8587552 Cosse AREA,0,5-1,5 MM2	Cosse	AREA,0,5-1,5 MM2	X
4	9525114 Boîtier contact 22-poles, broche \| JOINT PIECE DOORS	Boîtier contact	22-poles, broche JOINT PIECE DOORS	X
4A	8582603 Cosse AREA,2,0-4,0 MM2	Cosse	AREA,2,0-4,0 MM2	X
4B	8593964 Cosse AREA,0,8-1,5 MM2	Cosse	AREA,0,8-1,5 MM2	X
5	4060877 Boîtier contact 24-poles, broche \| JOINT PIECE MAIN CABLE HARNESS	Boîtier contact	24-poles, broche JOINT PIECE MAIN CABLE HARNESS	X
5A	4063376 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
5B	4111308 Protection en caoutchouc	Protection en caoutchouc		X
5C	4588349 Anneau verrouillage	Anneau verrouillage		X
6	4060885 Boîtier contact 24-poles, douille \| JOINT PIECE CABLE HARNESS ENGINE	Boîtier contact	24-poles, douille JOINT PIECE CABLE HARNESS ENGINE	X
6A	4061586 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
6B	4352936 Joint	Joint		X
7	9125519 Boîtier contact 35-poles, douille \| ELECTRONIC UNIT LH	Boîtier contact	35-poles, douille ELECTRONIC UNIT LH	X
7A	9120668 12789796 Cosse AREA,0,75-1,5 MM2	Cosse	AREA,0,75-1,5 MM2	X
7B	8587511 Protection en caoutchouc	Protection en caoutchouc		X
8	4068441 Boîtier contact 35-poles, douille \| ELECTRONIC UNIT ABS	Boîtier contact	35-poles, douille ELECTRONIC UNIT ABS	X
8A	9120957 12789796 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
9	9566266 Boîtier contact 38-poles, douille \| ELECTRONIC UNIT APC/DI	Boîtier contact	38-poles, douille ELECTRONIC UNIT APC/DI	X
9A	9120668 12789796 Cosse AREA,0,75-1,5 MM2	Cosse	AREA,0,75-1,5 MM2	X
9B	9120106 30520533 Protection	Protection		X
10	4109310 Boîtier contact ELECTRONIC UNIT ETS	Boîtier contact	ELECTRONIC UNIT ETS	X
	38-poles, douille	38-poles, douille
10A	9120957 12789796 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2
11	9565045 Boîtier contact 39-poles, douille \| ELECTRONIC UNIT ACC,EDU	Boîtier contact	39-poles, douille ELECTRONIC UNIT ACC,EDU	X
11A	4063970 12790467 Cosse AREA,0,5-1,0 MM2	Cosse	AREA,0,5-1,0 MM2	X
11A	9120957 12789796 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
12	4061446 Boîtier contact 55-poles, douille \| ELECTRONIC UNIT ABS/TCS	Boîtier contact	55-poles, douille ELECTRONIC UNIT ABS/TCS	X
12A	4061586 Cosse AREA,1,5-2,5 MM2	Cosse	AREA,1,5-2,5 MM2	X
12B	4067492 Protection	Protection		X
