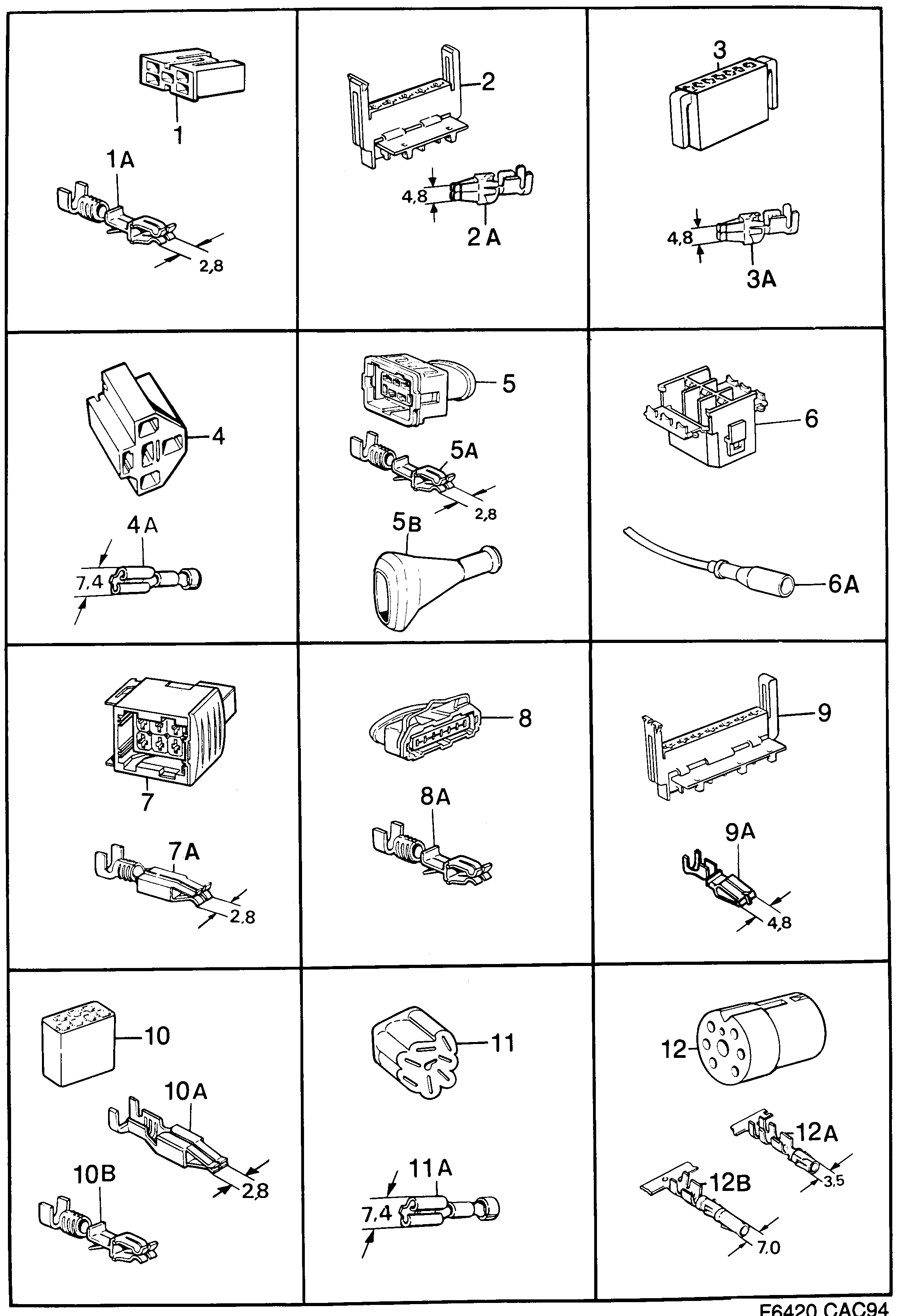

240: Système électrique, boîte de connexion - Conduites et fusibles - Connecteur, etc

(1994) | Pour 9000 (1994)

Pos.	Réf.	Description	Usage	Qté
1	4061503 Boîtier contact 4-poles, douille \| CONTACT PARKING PAWL	Boîtier contact	4-poles, douille CONTACT PARKING PAWL	X
1A	9120957 12789796 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
2	9122789 Boîtier contact 5-poles, douille \| RESISTOR HEATING FAN	Boîtier contact	5-poles, douille RESISTOR HEATING FAN	X
2A	9120791 30520557 Cosse AREA,2,5-4,0 MM2	Cosse	AREA,2,5-4,0 MM2	X
3	9124173 Boîtier contact 5-poles, douille \| GEAR INDICATOR,JOINT PIECE,GEAR INDICATOR STARTER INHIBITOR	Boîtier contact	5-poles, douille GEAR INDICATOR,JOINT PIECE,GEAR INDICATOR STARTER INHIBITOR	X
3A	9120791 30520557 Cosse AREA,2,5-4,0 MM2	Cosse	AREA,2,5-4,0 MM2	X
4	8533697 Boîtier contact 5-poles, douille \| RELAY EXHAUST TEMP WASHER PUMP REAR WIPER, RELAY LAMBDA,SWITCH PARKING PAWL	Boîtier contact	5-poles, douille RELAY EXHAUST TEMP WASHER PUMP REAR WIPER, RELAY LAMBDA,SWITCH PARKING PAWL	X
4A	8582454 Cosse AREA,0,5-1,5 MM2	Cosse	AREA,0,5-1,5 MM2	X
5	9519414 Boîtier contact 5-poles, douille \| PRESSURE MONITOR	Boîtier contact	5-poles, douille PRESSURE MONITOR	X
5A	9120957 12789796 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
5B	8579955 Protection	Protection		X
6	9503475 Boîtier contact 6-poles, douille \| JOINT PIECE	Boîtier contact	6-poles, douille JOINT PIECE	X
6A	8547796 Bloc connexion	Bloc connexion		X
6A	7874498 Connexion	Connexion		X
7	4113809 12788966 Boîtier de connecteur 6-poles, douille \| WASHER MOTOR,CENTRAL LOCK,JOINT PIECE BOOT LID,REAR LOUD SPEAKER JOINT PIECE ENGINE TRIONIC	Boîtier de connecteur	6-poles, douille WASHER MOTOR,CENTRAL LOCK,JOINT PIECE BOOT LID,REAR LOUD SPEAKER JOINT PIECE ENGINE TRIONIC	X
7A	4061586 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
8	8593949 Boîtier contact 7-poles, douille \| VALVE,OUTPOT STAGE	Boîtier contact	7-poles, douille VALVE,OUTPOT STAGE	X
8A	9120668 12789796 Cosse AREA,0,75-1,5 MM2	Cosse	AREA,0,75-1,5 MM2	X
9	9122797 Boîtier contact 7-poles, douille \| THEFT ALARM,SWITCH DIRECTION INDICATOR, SWITCH SPEED CONTROL TAIL LIGHT	Boîtier contact	7-poles, douille THEFT ALARM,SWITCH DIRECTION INDICATOR, SWITCH SPEED CONTROL TAIL LIGHT	X
9A	9120791 30520557 Cosse AREA,2,5-4,0 MM2	Cosse	AREA,2,5-4,0 MM2	X
10	9123381 Boîtier contact 7-poles, douille \| SWITCH ELECTRIC MIRROR	Boîtier contact	7-poles, douille SWITCH ELECTRIC MIRROR	X
10A	8521593 Cosse AREA,0,5-1,5 MM2	Cosse	AREA,0,5-1,5 MM2	X
10A	9120957 12789796 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
10B	9120668 12789796 Cosse AREA,0,75-1,5 MM2	Cosse	AREA,0,75-1,5 MM2	X
11	9503251 Boîtier contact 7-poles, douille \| HEATING FAN	Boîtier contact	7-poles, douille HEATING FAN	X
11A	7972029 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
11A	7968068 Cosse AREA,4,0-6,0 MM2	Cosse	AREA,4,0-6,0 MM2	X
12	8521700 Contact 7-poles, douille \| JOINT PIECE,JOINT PIECE REAR DOOR	Contact	7-poles, douille JOINT PIECE,JOINT PIECE REAR DOOR	X
12A	8582595 Cosse AREA,0,5-2,0 MM2	Cosse	AREA,0,5-2,0 MM2	X
12B	8587552 Cosse AREA,0,5-1,5 MM2	Cosse	AREA,0,5-1,5 MM2	X
