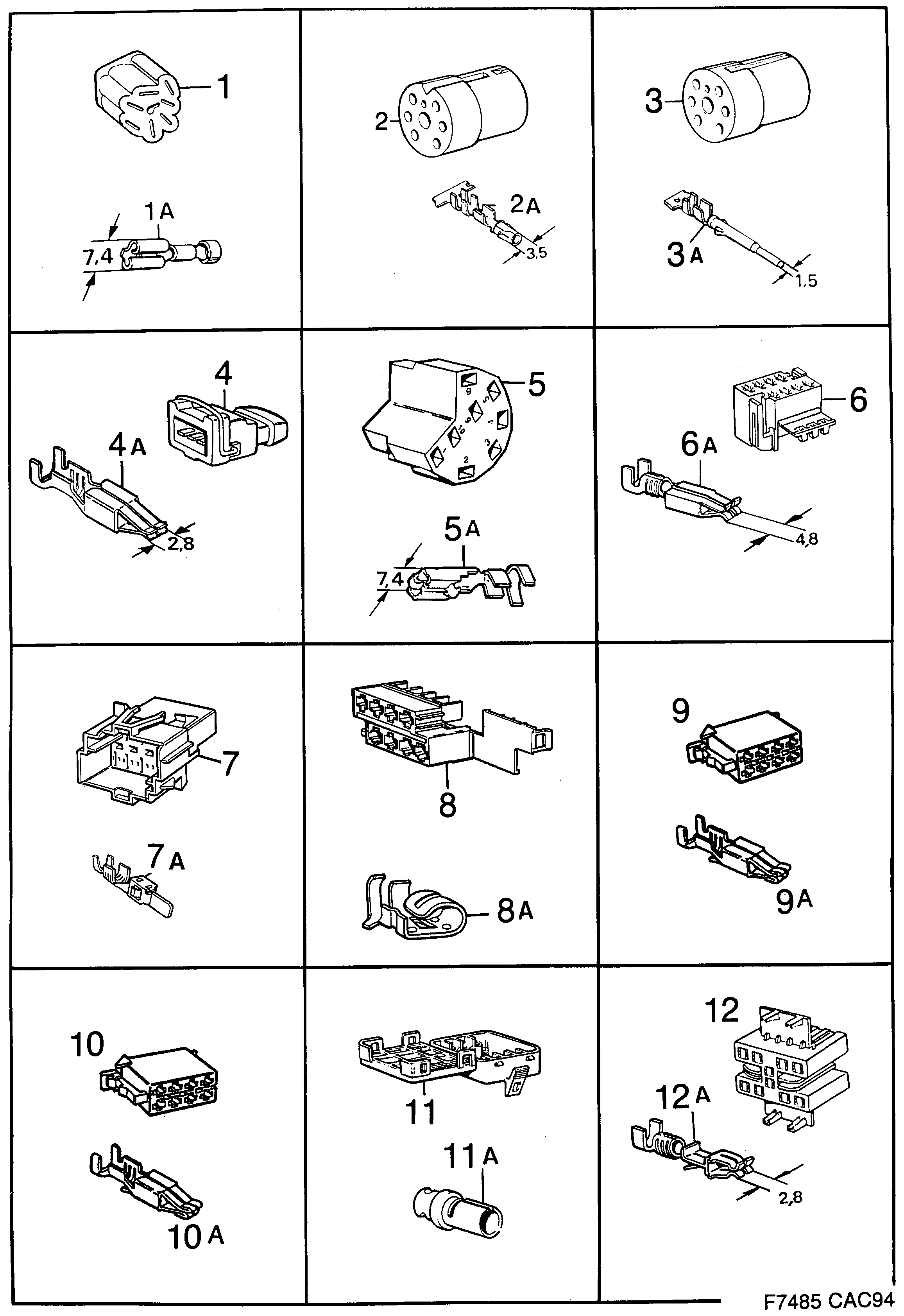

510: Système électrique, boîte de connexion - Conduites et fusibles - Connecteur, etc

(1995) | Pour 9000 (1995)

Pos.	Réf.	Description	Usage	Qté
1	9503251 Boîtier contact 7-poles, douille \| HEATING FAN	Boîtier contact	7-poles, douille HEATING FAN	X
1A	7972029 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
1A	7968068 Cosse AREA,4,0-6,0 MM2	Cosse	AREA,4,0-6,0 MM2	X
2	8521700 Contact 7-poles, douille \| JOINT PIECE	Contact	7-poles, douille JOINT PIECE	X
2A	8582595 Cosse AREA,0,5-2,0 MM2	Cosse	AREA,0,5-2,0 MM2	X
3	8521718 Boîtier contact 7-poles, broche \| JOINT PIECE CABLE HAR- NESS DOORS	Boîtier contact	7-poles, broche JOINT PIECE CABLE HAR- NESS DOORS	X
3A	8582603 Cosse AREA,0,5-2,0 MM2	Cosse	AREA,0,5-2,0 MM2	X
4	4061479 Boîtier contact 7-poles, douille \| VALVES	Boîtier contact	7-poles, douille VALVES	X
4A	4061586 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
5	8544363 Boîtier contact 8-poles, douille \| SWITCH LIGHT	Boîtier contact	8-poles, douille SWITCH LIGHT	X
5A	8560476 Cosse AREA,0,9-2,0 MM2	Cosse	AREA,0,9-2,0 MM2	X
5A	8541211 Cosse AREA,2,5-4,0 MM2	Cosse	AREA,2,5-4,0 MM2	X
6	9124090 Boîtier contact 8-poles, douille \| SWITCH REAR DEMIST,DCC SWITCH SUN ROOF REGULA- TOR,TOW HOOK SWITCH CENTRAL LOCK ON/OFF,JOINT PIECE CABLE HARNESS ROOF	Boîtier contact	8-poles, douille SWITCH REAR DEMIST,DCC SWITCH SUN ROOF REGULA- TOR,TOW HOOK SWITCH CENTRAL LOCK ON/OFF,JOINT PIECE CABLE HARNESS ROOF	X
6A	9120791 30520557 Cosse AREA,2,5-4,0 MM2	Cosse	AREA,2,5-4,0 MM2	X
7	4117768 Boîtier de connecteur 8-poles, broche \| HEATING PAD,JOINT PIECE MAIN CABLE HAR- NESS	Boîtier de connecteur	8-poles, broche HEATING PAD,JOINT PIECE MAIN CABLE HAR- NESS	X
7A	4115580 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
8	9503525 Boîtier contact 8-poles, douille \| SWITCH WINDOW REGULATOR	Boîtier contact	8-poles, douille SWITCH WINDOW REGULATOR	X
8A	8582090 Cosse AREA,0,5-1,5 MM2	Cosse	AREA,0,5-1,5 MM2	X
9	4203626 12802178 Boîtier de connecteur 8-poles, douille brun \| RADIO	Boîtier de connecteur	8-poles, douille brun RADIO	X
9A	9120957 12789796 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
10	4203618 Boîtier de connecteur 8-poles, douille gris \| RADIO	Boîtier de connecteur	8-poles, douille gris RADIO	X
10A	9120957 12789796 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
11	9512930 30526066 Boîtier contact 9-poles, douille \| LOCK STEERING COLUMN	Boîtier contact	9-poles, douille LOCK STEERING COLUMN	X
11A	9509746 Cosse AREA,0,5-1,5 MM2	Cosse	AREA,0,5-1,5 MM2	X
12	9123399 12764801 Boîte connexion 10-poles, douille \| SWITCH AC,RECIRKULATION AC,FOG LIGHT EXTRA, REOSTAT ELPAD,HEADLIGHT LEVELLING,SWITCH TCS TEST CONNECTOR AIR-BAG JOINT PIECE,REOSTAT LIGHT INSTEP,BOOT LID JOINT PIECE REAR CABLE HARNESS,JOINT PIECE	Boîte connexion	10-poles, douille SWITCH AC,RECIRKULATION AC,FOG LIGHT EXTRA, REOSTAT ELPAD,HEADLIGHT LEVELLING,SWITCH TCS TEST CONNECTOR AIR-BAG JOINT PIECE,REOSTAT LIGHT INSTEP,BOOT LID JOINT PIECE REAR CABLE HARNESS,JOINT PIECE	X
12A	9120668 12789796 Cosse AREA,0,75-1,5 MM2	Cosse	AREA,0,75-1,5 MM2	X
12A	9120957 12789796 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X

Pos.

Réf.

Qté

9503251

Boîtier contact

7-poles, douille | HEATING FAN

7972029

Cosse

AREA,1,0-2,5 MM2

7968068

Cosse

AREA,4,0-6,0 MM2

8521700

Contact

7-poles, douille | JOINT PIECE

8582595

Cosse

AREA,0,5-2,0 MM2

8521718

Boîtier contact

7-poles, broche | JOINT PIECE CABLE HAR- NESS DOORS

8582603

Cosse

AREA,0,5-2,0 MM2

4061479

Boîtier contact

7-poles, douille | VALVES

4061586

Cosse

AREA,1,0-2,5 MM2

8544363

Boîtier contact

8-poles, douille | SWITCH LIGHT

8560476

Cosse

AREA,0,9-2,0 MM2

8541211

Cosse

AREA,2,5-4,0 MM2

9124090

Boîtier contact

8-poles, douille | SWITCH REAR DEMIST,DCC SWITCH SUN ROOF REGULA- TOR,TOW HOOK SWITCH CENTRAL LOCK ON/OFF,JOINT PIECE CABLE HARNESS ROOF

9120791

30520557

Cosse

AREA,2,5-4,0 MM2

4117768

Boîtier de connecteur

8-poles, broche | HEATING PAD,JOINT PIECE MAIN CABLE HAR- NESS

4115580

Cosse

AREA,1,0-2,5 MM2

9503525

Boîtier contact

8-poles, douille | SWITCH WINDOW REGULATOR

8582090

Cosse

AREA,0,5-1,5 MM2

4203626

12802178

Boîtier de connecteur

8-poles, douille brun | RADIO

9120957

12789796

Cosse

AREA,1,0-2,5 MM2

4203618

Boîtier de connecteur

8-poles, douille gris | RADIO

10A

9120957

12789796

Cosse

AREA,1,0-2,5 MM2

9512930

30526066

Boîtier contact

9-poles, douille | LOCK STEERING COLUMN

11A

9509746

Cosse

AREA,0,5-1,5 MM2

9123399

12764801

Boîte connexion

10-poles, douille | SWITCH AC,RECIRKULATION AC,FOG LIGHT EXTRA, REOSTAT ELPAD,HEADLIGHT LEVELLING,SWITCH TCS TEST CONNECTOR AIR-BAG JOINT PIECE,REOSTAT LIGHT INSTEP,BOOT LID JOINT PIECE REAR CABLE HARNESS,JOINT PIECE

12A

9120668

12789796

Cosse

AREA,0,75-1,5 MM2

12A

9120957

12789796

Cosse

AREA,1,0-2,5 MM2
