Où trouver le schéma de Conduites et fusibles pour Saab 9000 ?

Accédez au schéma éclaté officiel et à la liste complète des pièces pour la section Conduites et fusibles de votre Saab 9000 1995. Notre outil interactif permet de visualiser chaque composant en détail et d'identifier instantanément sa référence Saab d'origine pour un entretien certifié.

Les numéros de pièces Saab sont-ils à jour ?

Oui, notre explorateur inclut l'intégralité des références d'origine Saab (OEM) ainsi que les codes de remplacement NLS-USE (No Longer Supplied - Use). Cela vous permet de suivre l'évolution des pièces officiellement remplacées et d'assurer une compatibilité totale avec les stocks actuels de pièces de rechange.

Quelles sont les motorisations Saab compatibles avec la section 540 ?

La section 540 (Conduites et fusibles) est spécifiquement documentée pour être compatible avec les motorisations indiquées dans la liste technique. Vous pouvez vérifier la compatibilité exacte en utilisant notre filtre de recherche par numéro de châssis (VIN).

Retour aux Modèles Retour aux Groupes

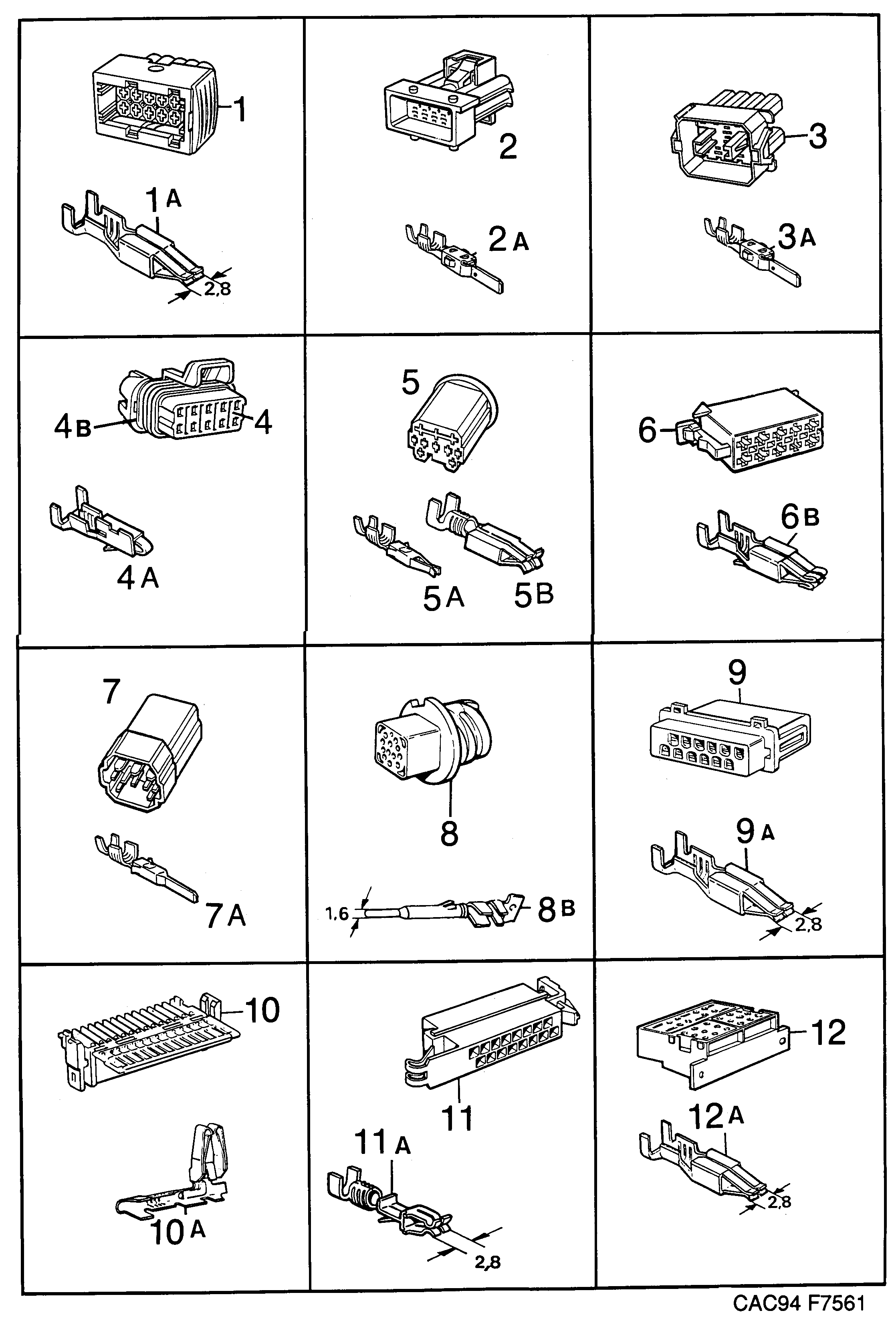

540: Système électrique, boîte de connexion - Conduites et fusibles - Connecteur, etc

(1995) | Pour 9000 (1995)

Pos.	Réf.	Description	Usage	Qté
1	4114005 12788954 Boîtier de connecteur 10-poles, douille \| ABS,JOINT PIECE CABLE HARNESS FRONT, BULB CONTROL,JOINT PIECE MAIN CABLE HAR- NESS,DI-CASETTE	Boîtier de connecteur	10-poles, douille ABS,JOINT PIECE CABLE HARNESS FRONT, BULB CONTROL,JOINT PIECE MAIN CABLE HAR- NESS,DI-CASETTE	X
1A	9120957 12789796 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
1A	4061586 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
2	4114054 12788959 Boîtier de connecteur 10-poles, broche \| JOINT PIECE ENGINE	Boîtier de connecteur	10-poles, broche JOINT PIECE ENGINE	X
2A	4115192 12789934 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
3	4117461 Boîte connexion 10-poles, broche \| DIAGNOS ENGINE,JOINT PIECE CABLE HARNESS ROOF JOINT PIECE,JOINT PIECE MAIN CABLE HARNESS CODING THEFT ALARM	Boîte connexion	10-poles, broche DIAGNOS ENGINE,JOINT PIECE CABLE HARNESS ROOF JOINT PIECE,JOINT PIECE MAIN CABLE HARNESS CODING THEFT ALARM	X
3A	4115077 12789934 Cosse AREA,1,0 2,5 MM2	Cosse	AREA,1,0 2,5 MM2	X
3A	4115085 12789932 Cosse AREA,1,0 2,5 MM2	Cosse	AREA,1,0 2,5 MM2	X
4	4203568 Boîtier de connecteur 10-poles, douille \| SPEED CONTROL SYSTEM	Boîtier de connecteur	10-poles, douille SPEED CONTROL SYSTEM	X
4A	4418505 Cosse AREA,0,5-1,0 MM2	Cosse	AREA,0,5-1,0 MM2	X
4B	4203576 Verrouillage	Verrouillage		X
5	4411518 12759926 Boîtier de connecteur 10-poles, douille \| JOINT PIECE REAR DOOR PROGR. TRIONIC	Boîtier de connecteur	10-poles, douille JOINT PIECE REAR DOOR PROGR. TRIONIC	X
5A	4115499 12790414 Cosse AREA,0,5-1,0 MM2	Cosse	AREA,0,5-1,0 MM2	X
5B	9120957 12789796 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
6	4203634 Boîtier de connecteur LHD \| 10-poles, douille \| AMPLIFIER	Boîtier de connecteur	LHD 10-poles, douille AMPLIFIER	X
6A	9120957 12789796 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
7	4410510 Boîtier de connecteur 10-poles, broche \| JOINT PIECE REAR DOOR	Boîtier de connecteur	10-poles, broche JOINT PIECE REAR DOOR	X
7A	4115077 12789934 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
8	9529512 Boîtier contact 12-poles, broche \| JOINT PIECE MAIN CABLE HARNESS/AIR-BAG	Boîtier contact	12-poles, broche JOINT PIECE MAIN CABLE HARNESS/AIR-BAG	X
8A	9526401 Cosse AREA,0,2-0,56 MM2	Cosse	AREA,0,2-0,56 MM2	X
9	9525031 Boîtier contact 12-poles, douille \| ELECT-RONIC UNIT CENTRAL LOCK	Boîtier contact	12-poles, douille ELECT-RONIC UNIT CENTRAL LOCK	X
9A	9120957 12789796 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
10	9503020 30525826 Boîtier contact 14-poles, douille \| INSTRUMENTS	Boîtier contact	14-poles, douille INSTRUMENTS	X
10A	9505397 Cosse AREA,1,5-2,5 MM2	Cosse	AREA,1,5-2,5 MM2	X
11	9566282 Boîtier contact 16-poles, douille \| EAS WITH MEMORY	Boîtier contact	16-poles, douille EAS WITH MEMORY	X
11A	9120668 12789796 Cosse AREA,0,75-1,5 MM2	Cosse	AREA,0,75-1,5 MM2	X
12	9125543 Boîtier contact 18-poles, douille \| EL-DISTRIBUT. UNIT	Boîtier contact	18-poles, douille EL-DISTRIBUT. UNIT	X
12A	9120791 30520557 Cosse AREA,2,5-4,0 MM2	Cosse	AREA,2,5-4,0 MM2	X

Pos.

Réf.

Qté

4114005

12788954

Boîtier de connecteur

10-poles, douille | ABS,JOINT PIECE CABLE HARNESS FRONT, BULB CONTROL,JOINT PIECE MAIN CABLE HAR- NESS,DI-CASETTE

9120957

12789796

Cosse

AREA,1,0-2,5 MM2

4061586

Cosse

AREA,1,0-2,5 MM2

4114054

12788959

Boîtier de connecteur

10-poles, broche | JOINT PIECE ENGINE

4115192

12789934

Cosse

AREA,1,0-2,5 MM2

4117461

Boîte connexion

10-poles, broche | DIAGNOS ENGINE,JOINT PIECE CABLE HARNESS ROOF JOINT PIECE,JOINT PIECE MAIN CABLE HARNESS CODING THEFT ALARM

4115077

12789934

Cosse

AREA,1,0 2,5 MM2

4115085

12789932

Cosse

AREA,1,0 2,5 MM2

4203568

Boîtier de connecteur

10-poles, douille | SPEED CONTROL SYSTEM

4418505

Cosse

AREA,0,5-1,0 MM2

4203576

Verrouillage

4411518

12759926

Boîtier de connecteur

10-poles, douille | JOINT PIECE REAR DOOR PROGR. TRIONIC

4115499

12790414

Cosse

AREA,0,5-1,0 MM2

9120957

12789796

Cosse

AREA,1,0-2,5 MM2

4203634

Boîtier de connecteur

LHD | 10-poles, douille | AMPLIFIER

9120957

12789796

Cosse

AREA,1,0-2,5 MM2

4410510

Boîtier de connecteur

10-poles, broche | JOINT PIECE REAR DOOR

4115077

12789934

Cosse

AREA,1,0-2,5 MM2

9529512

Boîtier contact

12-poles, broche | JOINT PIECE MAIN CABLE HARNESS/AIR-BAG

9526401

Cosse

AREA,0,2-0,56 MM2

9525031

Boîtier contact

12-poles, douille | ELECT-RONIC UNIT CENTRAL LOCK

9120957

12789796

Cosse

AREA,1,0-2,5 MM2

9503020

30525826

Boîtier contact

14-poles, douille | INSTRUMENTS

10A

9505397

Cosse

AREA,1,5-2,5 MM2

9566282

Boîtier contact

16-poles, douille | EAS WITH MEMORY

11A

9120668

12789796

Cosse

AREA,0,75-1,5 MM2

9125543

Boîtier contact

18-poles, douille | EL-DISTRIBUT. UNIT

12A

9120791

30520557

Cosse

AREA,2,5-4,0 MM2
