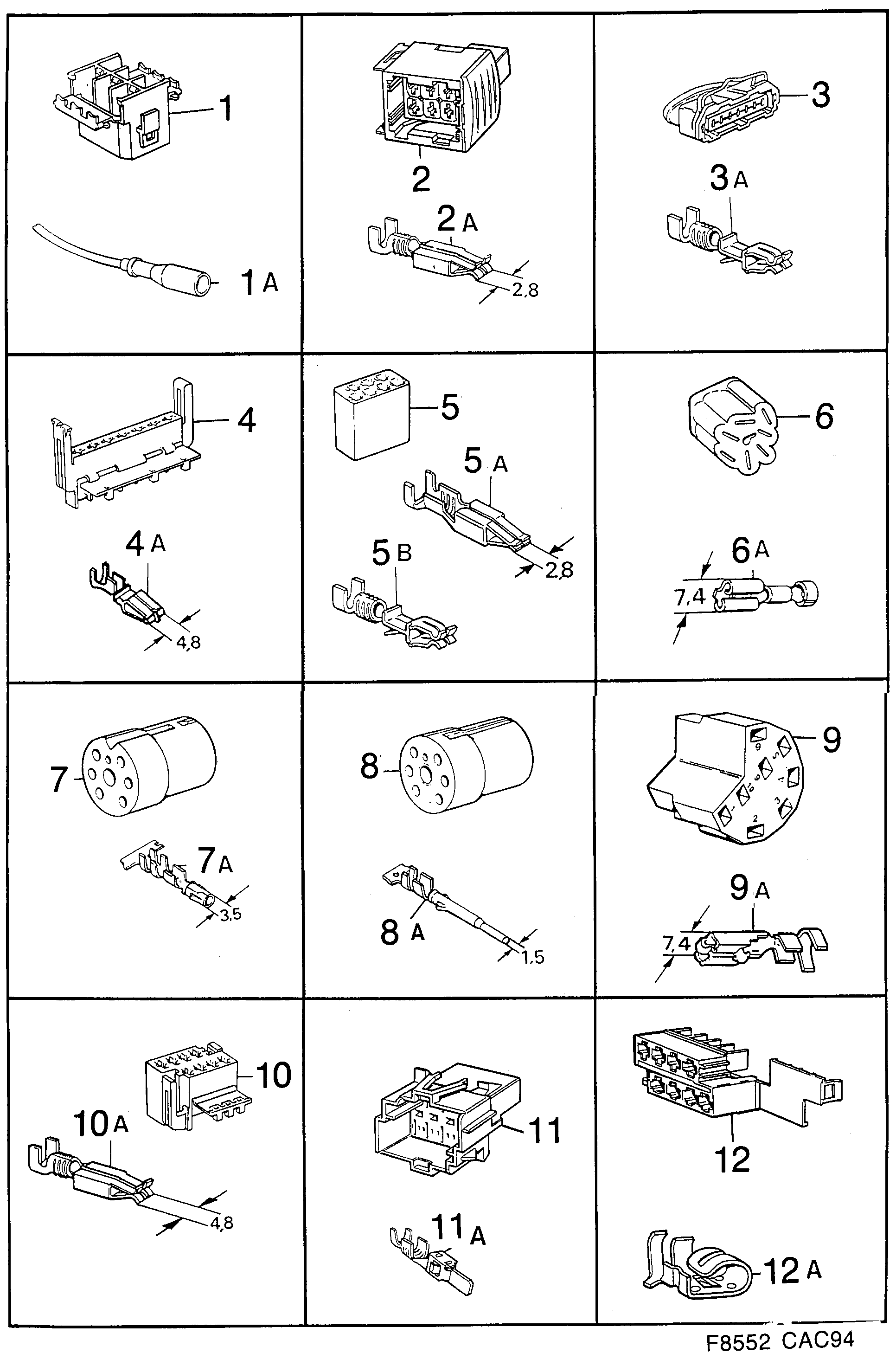

1050: Système électrique, boîte de connexion - Conduites et fusibles - Connecteur, etc

(1997 - 1998) | Pour 9000 (1997)

Pos.	Réf.	Description	Usage	Qté
1	9503475 Boîtier contact 6-poles, douille \| JOINT PIECE	Boîtier contact	6-poles, douille JOINT PIECE	X
1A	8547796 Bloc connexion	Bloc connexion		X
1A	7874498 Connexion	Connexion		X
2	4113809 12788966 Boîtier de connecteur 6-poles, douille \| WASHER MOTOR,CENTRAL LOCK,JOINT PIECE BOOT LID,JOINT PIECE ENGINE	Boîtier de connecteur	6-poles, douille WASHER MOTOR,CENTRAL LOCK,JOINT PIECE BOOT LID,JOINT PIECE ENGINE	X
2A	4061586 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
3	8593949 Boîtier contact 7-poles, douille \| VALVE,OUTPOT STAGE	Boîtier contact	7-poles, douille VALVE,OUTPOT STAGE	X
3A	9120668 12789796 Cosse AREA,0,75-1,5 MM2	Cosse	AREA,0,75-1,5 MM2	X
4	9122797 Boîtier contact 7-poles, douille \| THEFT ALARM,SWITCH DIRECTION INDICATOR, SWITCH SPEED CONTROL TAIL LIGHT	Boîtier contact	7-poles, douille THEFT ALARM,SWITCH DIRECTION INDICATOR, SWITCH SPEED CONTROL TAIL LIGHT	X
4	9120791 30520557 Cosse AREA,2,5-4,0 MM2	Cosse	AREA,2,5-4,0 MM2	X
5	9123381 Boîtier contact 7-poles, douille \| SWITCH ELECTRIC MIRROR	Boîtier contact	7-poles, douille SWITCH ELECTRIC MIRROR	X
5A	8521593 Cosse AREA,0,5-1,5 MM2	Cosse	AREA,0,5-1,5 MM2	X
5A	9120957 12789796 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
5B	9120668 12789796 Cosse AREA,0,75-1,5 MM2	Cosse	AREA,0,75-1,5 MM2	X
6	9503251 Boîtier contact 7-poles, douille \| HEATING FAN	Boîtier contact	7-poles, douille HEATING FAN	X
6A	7972029 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
6A	7968068 Cosse AREA,4,0-6,0 MM2	Cosse	AREA,4,0-6,0 MM2	X
7	8521700 Contact 7-poles, douille \| JOINT PIECE	Contact	7-poles, douille JOINT PIECE	X
7A	8582595 Cosse AREA,0,5-2,0 MM2	Cosse	AREA,0,5-2,0 MM2	X
8	8521718 Boîtier contact 7-poles, broche \| JOINT PIECE CABLE HAR- NESS DOORS	Boîtier contact	7-poles, broche JOINT PIECE CABLE HAR- NESS DOORS	X
8A	8582603 Cosse AREA,0,5-2,0 MM2	Cosse	AREA,0,5-2,0 MM2	X
9	8544363 Boîtier contact 8-poles, douille \| SWITCH LIGHT	Boîtier contact	8-poles, douille SWITCH LIGHT	X
9A	8560476 Cosse AREA,0,9-2,0 MM2	Cosse	AREA,0,9-2,0 MM2	X
9A	8541211 Cosse AREA,2,5-4,0 MM2	Cosse	AREA,2,5-4,0 MM2	X
10	9124090 Boîtier contact 8-poles, douille \| SWITCH REAR DEMIST,DCC SWITCH SUN ROOF REGULA- TOR,TOW HOOK SWITCH CENTRAL LOCK ON/OFF,JOINT PIECE CABLE HARNESS ROOF JOINT PICE TRUN LID	Boîtier contact	8-poles, douille SWITCH REAR DEMIST,DCC SWITCH SUN ROOF REGULA- TOR,TOW HOOK SWITCH CENTRAL LOCK ON/OFF,JOINT PIECE CABLE HARNESS ROOF JOINT PICE TRUN LID	X
10A	9120791 30520557 Cosse AREA,2,5-4,0 MM2	Cosse	AREA,2,5-4,0 MM2	X
11	4117768 Boîtier de connecteur 8-poles, broche \| HEATING PAD,JOINT PIECE MAIN CABLE HAR- NESS	Boîtier de connecteur	8-poles, broche HEATING PAD,JOINT PIECE MAIN CABLE HAR- NESS	X
11A	4115580 Cosse AREA,1,0-2,5 MM2	Cosse	AREA,1,0-2,5 MM2	X
12	9503525 Boîtier contact 8-poles, douille \| SWITCH WINDOW REGULATOR	Boîtier contact	8-poles, douille SWITCH WINDOW REGULATOR	X
12A	8582090 Cosse AREA,0,5-1,5 MM2	Cosse	AREA,0,5-1,5 MM2	X
