Où trouver le schéma de Système d'admission et d'échappement pour Saab 9-5 (9600) ?

Accédez au schéma éclaté officiel et à la liste complète des pièces pour la section Système d'admission et d'échappement de votre Saab 9-5 (9600) 2000. Notre outil interactif permet de visualiser chaque composant en détail et d'identifier instantanément sa référence Saab d'origine pour un entretien certifié.

Les numéros de pièces Saab sont-ils à jour ?

Oui, notre explorateur inclut l'intégralité des références d'origine Saab (OEM) ainsi que les codes de remplacement NLS-USE (No Longer Supplied - Use). Cela vous permet de suivre l'évolution des pièces officiellement remplacées et d'assurer une compatibilité totale avec les stocks actuels de pièces de rechange.

Quelles sont les motorisations Saab compatibles avec la section 830 ?

La section 830 (Système d'admission et d'échappement) est spécifiquement documentée pour être compatible avec les motorisations B308E. Vous pouvez vérifier la compatibilité exacte en utilisant notre filtre de recherche par numéro de châssis (VIN).

Retour aux Modèles Retour aux Groupes

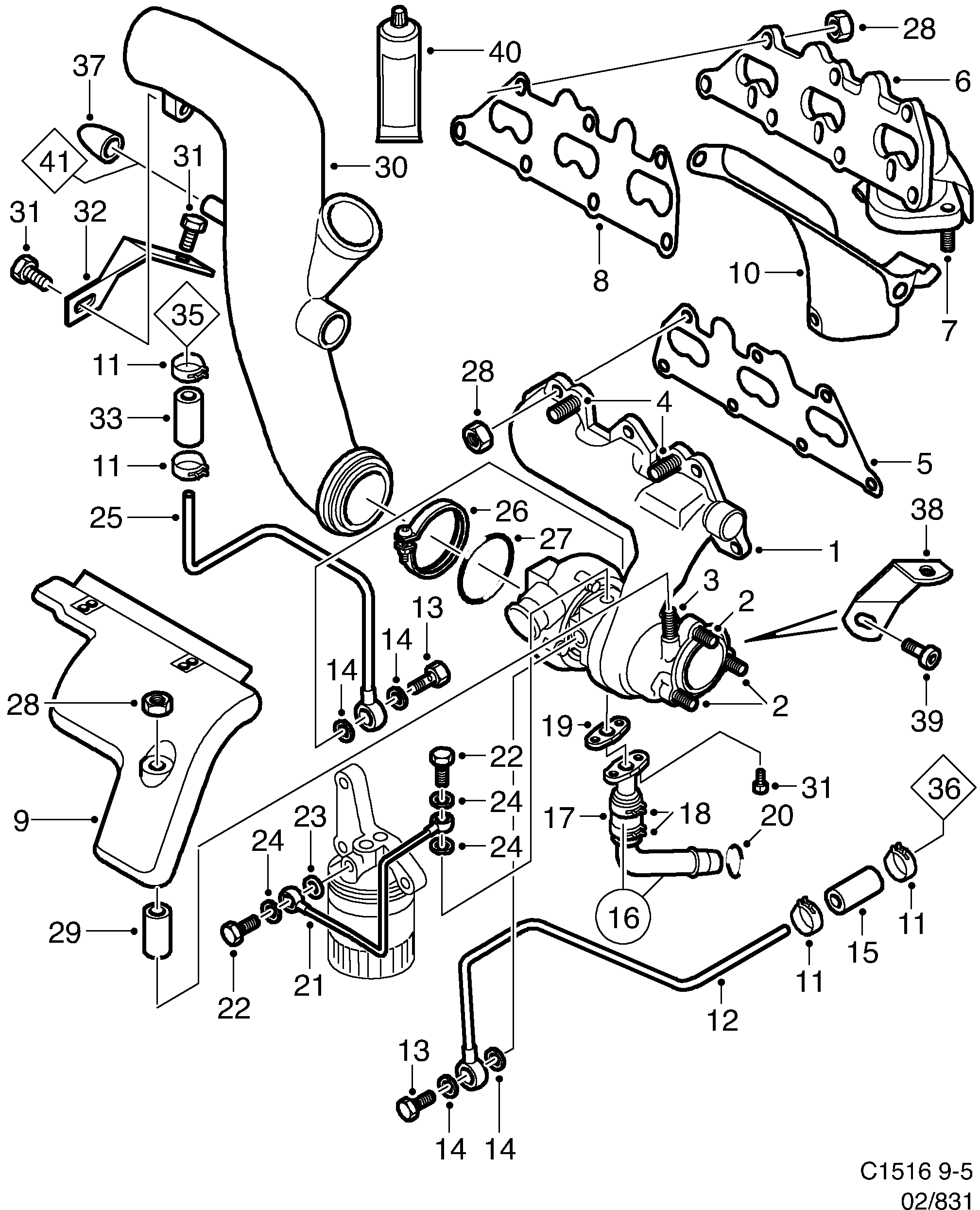

830: Moteur - Système d'admission et d'échappement - Collecteur d'échappement - Turbocompresseur

(1998 - 2003 | B308E) | Pour 9-5 (9600) (2000)

Pos.	Réf.	Description	Usage	Qté
1	9180290 90490382 Collecteur d'échappement 1998-2000 \| Turbo \| CYL 2,4,6	Collecteur d'échappement	1998-2000 Turbo CYL 2,4,6	1
1	9188913 90490711 Collecteur d'échappement 2000-2001 \| Turbo \| CYL 2,4,6	Collecteur d'échappement	2000-2001 Turbo CYL 2,4,6	1
2	9357138 90490326 Vis	Vis		3
3	9182114 Vis	Vis		1
4	8049827 Goupille tubulaire	Goupille tubulaire		2
5	9180357 90490379 Joint -2000 \| CYL 2,4,6	Joint	-2000 CYL 2,4,6	1
5	9188921 90490614 Joint 2000- \| CYL 2,4,6	Joint	2000- CYL 2,4,6	1
6	4671608 90490191 Collecteur d'échappement -2000 \| CYL 1,3,5	Collecteur d'échappement	-2000 CYL 1,3,5	1
6	5190814 Collecteur d'échappement 2000- \| CYL 1,3,5	Collecteur d'échappement	2000- CYL 1,3,5	1
7	4503629 11094672 Boulon	Boulon		2
8	4770954 9128515 Joint -2000 \| CYL 1,3,5	Joint	-2000 CYL 1,3,5	1
8	9188921 90490614 Joint 2000- \| CYL 1,3,5	Joint	2000- CYL 1,3,5	1
9	9177064 90490309 Pare-chaleur -2000 \| CYL 2,4,6	Pare-chaleur	-2000 CYL 2,4,6	1
9	4968103 Pare-chaleur 2000- \| CYL 2,4,6	Pare-chaleur	2000- CYL 2,4,6	1
10	4443313 Pare-chaleur CYL 1,3,5	Pare-chaleur	CYL 1,3,5	1
11	4620365 90469888 Collier serrage	Collier serrage		4
11	4345385 90530642 Collier serrage 2000-	Collier serrage	2000-	X
12	9178674 90490307 Tuyau	Tuyau		1
13	9143967 90490325 Vis banjo	Vis banjo		2
14	4345716 11016282 Bague étanchéité	Bague étanchéité		4
15	9179045 Flexible	Flexible		1
16	9185455 90490511 Tuyau	Tuyau		1
17	9175829 90490303 Flexible	Flexible		1
18	4576591 Collier serrage	Collier serrage		2
19	9107582 55563093 Joint	Joint		1
20	7985708 90490336 Joint torique	Joint torique		1
21	9174756 90490298 Tuyau	Tuyau		1
21	90490298 Tuyau	Tuyau		1
22	9136524 90490324 Vis banjo	Vis banjo		2
23	8326704 Joint	Joint		1
24	8124133 11066422 Joint	Joint		3
25	9174772 90490306 Tuyau	Tuyau		1
26	9178666 55559479 Collier serrage	Collier serrage		1
27	90490362 Joint torique (90490362)	Joint torique	(90490362)	1
28	4503538 11082413 Ecrou -2000	Ecrou	-2000	15
28	4503538 11082413 Ecrou 2000-	Ecrou	2000-	14
28	7965767 55557005 Contre-écrou 2000-	Contre-écrou	2000-	1
29	9306812 Douille entretoise	Douille entretoise		1
30	9174749 90490294 Tuyau -2000	Tuyau	-2000	1
30	9198979 90490745 Tuyau 2000-	Tuyau	2000-	1
31	4503405 11093881 Vis	Vis		4
32	9175522 90490297 Tirant	Tirant		1
33	9179409 Flexible	Flexible		1
35	Système de carburant
36	Système de carburant
37	9192394 30580035 Bouchon	Bouchon		1
38	9174780 90490308 Tirant -2005	Tirant	-2005	1
39	9483827 11095761 Vis -2005	Vis	-2005	2
40	4772315 90542114 Instajoint	Instajoint		X
41	Système de carburant

Pos.

Réf.

Qté

9180290

90490382

Collecteur d'échappement

1998-2000 | Turbo | CYL 2,4,6

9188913

90490711

Collecteur d'échappement

2000-2001 | Turbo | CYL 2,4,6

9357138

90490326

Vis

9182114

Vis

8049827

Goupille tubulaire

9180357

90490379

Joint

-2000 | CYL 2,4,6

9188921

90490614

Joint

2000- | CYL 2,4,6

4671608

90490191

Collecteur d'échappement

-2000 | CYL 1,3,5

5190814

Collecteur d'échappement

2000- | CYL 1,3,5

4503629

11094672

Boulon

4770954

9128515

Joint

-2000 | CYL 1,3,5

9188921

90490614

Joint

2000- | CYL 1,3,5

9177064

90490309

Pare-chaleur

-2000 | CYL 2,4,6

4968103

Pare-chaleur

2000- | CYL 2,4,6

4443313

Pare-chaleur

CYL 1,3,5

4620365

90469888

Collier serrage

4345385

90530642

Collier serrage

2000-

9178674

90490307

Tuyau

9143967

90490325

Vis banjo

4345716

11016282

Bague étanchéité

9179045

Flexible

9185455

90490511

Tuyau

9175829

90490303

Flexible

4576591

Collier serrage

9107582

55563093

Joint

7985708

90490336

Joint torique

9174756

90490298

Tuyau

90490298

Tuyau

9136524

90490324

Vis banjo

8326704

Joint

8124133

11066422

Joint

9174772

90490306

Tuyau

9178666

55559479

Collier serrage

90490362

Joint torique

(90490362)

4503538

11082413

Ecrou

-2000

4503538

11082413

Ecrou

2000-

7965767

55557005

Contre-écrou

2000-

9306812

Douille entretoise

9174749

90490294

Tuyau

-2000

9198979

90490745

Tuyau

2000-

4503405

11093881

Vis

9175522

90490297

Tirant

9179409

Flexible

Système de carburant

9192394

30580035

Bouchon

9174780

90490308

Tirant

-2005

9483827

11095761

Vis

-2005

4772315

90542114

Instajoint

Système de carburant
