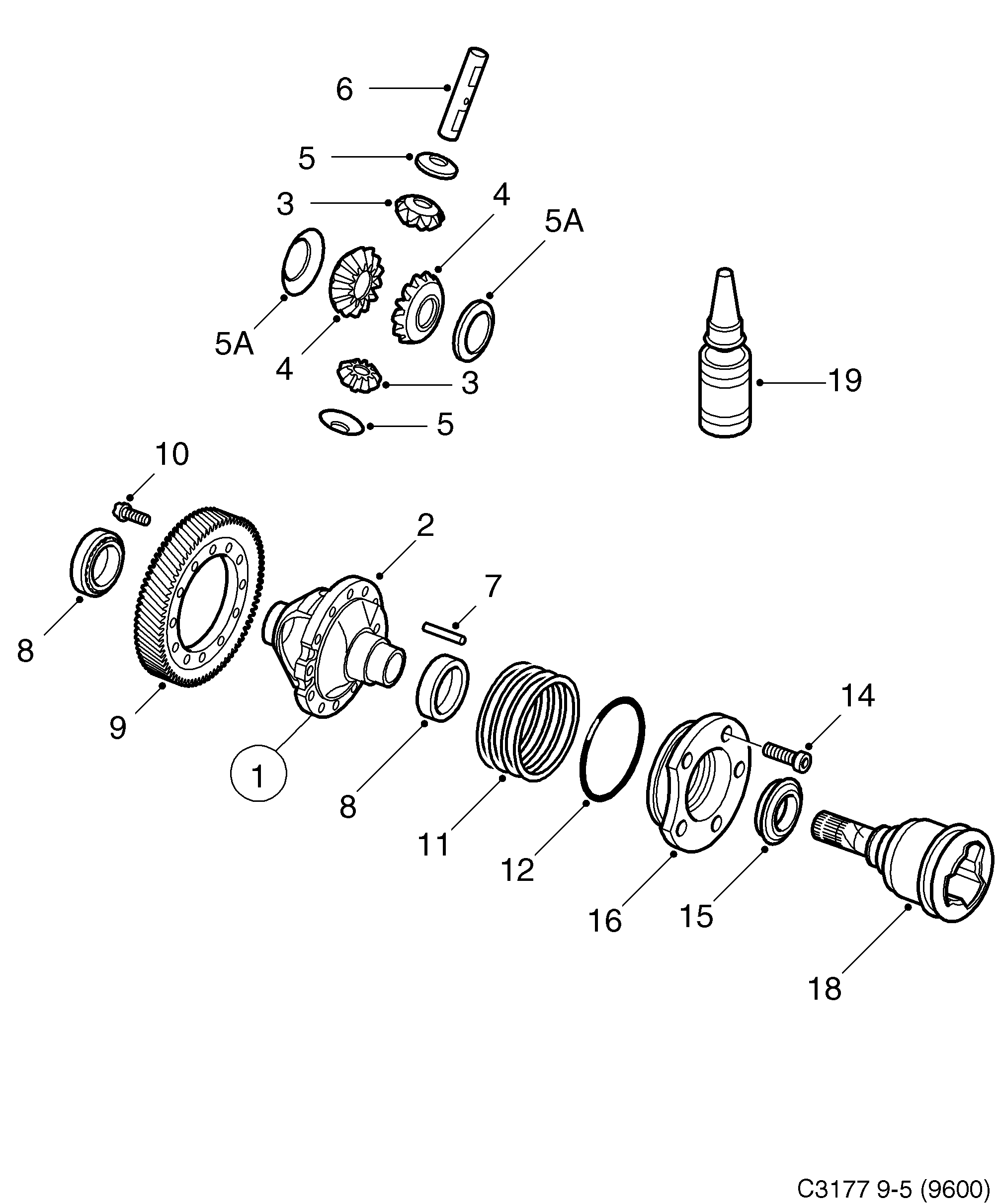

340: Transmission - Boîte de vitesses - Différentiel

(1998 - 2010) | Pour 9-5 (9600) (2002)

Pos.	Réf.	Description	Usage	Qté
	Boîte de vitesses, complète
1	8781908 90490986 Différentiel 1998-2005	Différentiel	1998-2005	1
1	8781908 90490986 Différentiel 1998-2005	Différentiel	1998-2005	1
2	8744393 Boîtier différentiel 1998-2005 \| D223L \| N'est pas une pièce de rechange distincte.	Boîtier différentiel	1998-2005 D223L N'est pas une pièce de rechange distincte.	1
3	Pignon différentiel N'est pas une pièce de rechange distincte.	Pignon différentiel	N'est pas une pièce de rechange distincte.	2
4	12792573 Pignon différentiel N'est pas une pièce de rechange distincte.	Pignon différentiel	N'est pas une pièce de rechange distincte.	2
5	8731788 90490816 Rondelle 1998-2005	Rondelle	1998-2005	2
5	55560725 Rondelle 1985- \| Z19DTH	Rondelle	1985- Z19DTH	2
5A	8745614 55560724 Rondelle 1998-2010	Rondelle	1998-2010	2
5A	55560724 Rondelle 1985- \| Z19DTH	Rondelle	1985- Z19DTH	2
6	12755081 Arbre différentiel N'est pas une pièce de rechange distincte. Arbre différentiel	Arbre différentiel	N'est pas une pièce de rechange distincte. Arbre différentiel	1
7	30563333 Goujon élastique N'est pas une pièce de rechange distincte.	Goujon élastique	N'est pas une pièce de rechange distincte.	1
8	5257928 12788353 Roulement rouleaux 2001-2010	Roulement rouleaux	2001-2010	2
9	8749012 55354670 Pignon B205, B235, D223L	Pignon	B205, B235, D223L	1
9	5257993 90490907 Pignon 2002-2004 \| D308L	Pignon	2002-2004 D308L	1
10	4685350 55562646 Vis 1998-2005	Vis	1998-2005	11
11	8734618 90511232 Rondelle ajustée 1998-2005 \| 0,10 MM	Rondelle ajustée	1998-2005 0,10 MM	X
11	8734626 90511233 Rondelle ajustée 1998-2005 \| 0,15 MM	Rondelle ajustée	1998-2005 0,15 MM	X
11	8734634 90511234 Rondelle ajustée 1998-2005 \| 0,30 MM	Rondelle ajustée	1998-2005 0,30 MM	X
11	8734642 90511235 Rondelle ajustée 1998-2010 \| 0,50 MM	Rondelle ajustée	1998-2010 0,50 MM	X
11	8742447 90541204 Rondelle ajustée 1998-2005 \| 1,00 MM	Rondelle ajustée	1998-2005 1,00 MM	X
12	8047144 90486232 Joint torique 1998-2005	Joint torique	1998-2005	1
14	8059792 92151830 Vis 1998-2004	Vis	1998-2004	5
15	8749046 12755013 Joint 1998-2004	Joint	1998-2004	2
16	8742876 90543263 Siège palier 1998-2005	Siège palier	1998-2005	1
18	Boîte de vitesses, automatique
18	Boîte de vitesses, automatique
19	90542117 Instajoint Pignon différentiel Boulon	Instajoint	Pignon différentiel Boulon	X

Pos.	Réf.	Description	Usage	Qté
	Boîte de vitesses, complète
1	8781908 90490986 Différentiel 1998-2005	Différentiel	1998-2005	1
1	8781908 90490986 Différentiel 1998-2005	Différentiel	1998-2005	1
2	8744393 Boîtier différentiel 1998-2005 \| D223L \| N'est pas une pièce de rechange distincte.	Boîtier différentiel	1998-2005 D223L N'est pas une pièce de rechange distincte.	1
3	Pignon différentiel N'est pas une pièce de rechange distincte.	Pignon différentiel	N'est pas une pièce de rechange distincte.	2
4	12792573 Pignon différentiel N'est pas une pièce de rechange distincte.	Pignon différentiel	N'est pas une pièce de rechange distincte.	2
5	8731788 90490816 Rondelle 1998-2005	Rondelle	1998-2005	2
5	55560725 Rondelle 1985- \| Z19DTH	Rondelle	1985- Z19DTH	2
5A	8745614 55560724 Rondelle 1998-2010	Rondelle	1998-2010	2
5A	55560724 Rondelle 1985- \| Z19DTH	Rondelle	1985- Z19DTH	2
6	12755081 Arbre différentiel N'est pas une pièce de rechange distincte. Arbre différentiel	Arbre différentiel	N'est pas une pièce de rechange distincte. Arbre différentiel	1
7	30563333 Goujon élastique N'est pas une pièce de rechange distincte.	Goujon élastique	N'est pas une pièce de rechange distincte.	1
8	5257928 12788353 Roulement rouleaux 2001-2010	Roulement rouleaux	2001-2010	2
9	8749012 55354670 Pignon B205, B235, D223L	Pignon	B205, B235, D223L	1
9	5257993 90490907 Pignon 2002-2004 \| D308L	Pignon	2002-2004 D308L	1
10	4685350 55562646 Vis 1998-2005	Vis	1998-2005	11
11	8734618 90511232 Rondelle ajustée 1998-2005 \| 0,10 MM	Rondelle ajustée	1998-2005 0,10 MM	X
11	8734626 90511233 Rondelle ajustée 1998-2005 \| 0,15 MM	Rondelle ajustée	1998-2005 0,15 MM	X
11	8734634 90511234 Rondelle ajustée 1998-2005 \| 0,30 MM	Rondelle ajustée	1998-2005 0,30 MM	X
11	8734642 90511235 Rondelle ajustée 1998-2010 \| 0,50 MM	Rondelle ajustée	1998-2010 0,50 MM	X
11	8742447 90541204 Rondelle ajustée 1998-2005 \| 1,00 MM	Rondelle ajustée	1998-2005 1,00 MM	X
12	8047144 90486232 Joint torique 1998-2005	Joint torique	1998-2005	1
14	8059792 92151830 Vis 1998-2004	Vis	1998-2004	5
15	8749046 12755013 Joint 1998-2004	Joint	1998-2004	2
16	8742876 90543263 Siège palier 1998-2005	Siège palier	1998-2005	1
18	Boîte de vitesses, automatique
18	Boîte de vitesses, automatique
19	90542117 Instajoint Pignon différentiel Boulon	Instajoint	Pignon différentiel Boulon	X
