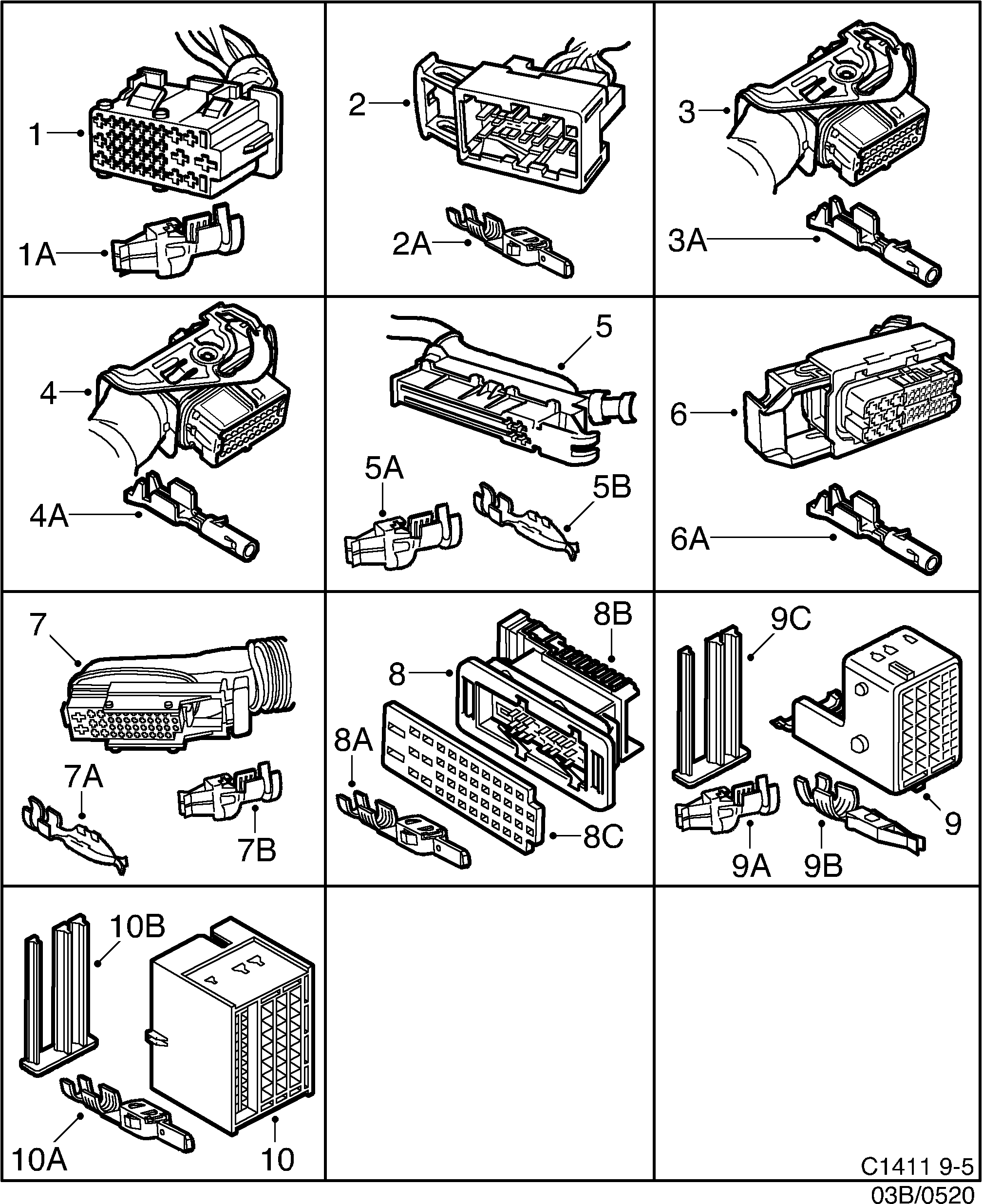

520: Système électrique, boîte de connexion - Conduites et fusibles - Connecteur, etc - 33-broches -43-broches
(2002 - 2010) | Pour 9-5 (9600) (2003)
| Pos. | Réf. | Qté | |
|---|---|---|---|
| 1 | 4173803 5241435 Boîtier contact 33-broches | JOINT FRONT HARNESS | X | |
| 1A | 9120957 12789796 Cosse AREA 1,0-2,5 MM2 | X | |
| 2 | 4173852 12798080 Boîtier contact 33-broches | JOINT INSTR. HARNESS | X | |
| 2A | 4115580 Cosse AREA 1,0-2,5 MM2 | X | |
| 3 | 5351382 Boîtier de connecteur 38-broches | TRANSMISSION CONTROL MODULE A | X | |
| 3A | 5351978 12790409 Cosse AREA 0,5-0,75 MM2 | X | |
5351374 12789364 Capot | X | ||
5351366 Verrouillage | X | ||
| 4 | 5351408 Boîtier de connecteur 38-broches | TRANSMISSION CONTROL MODULE B | X | |
| 4A | 5351978 12790409 Cosse AREA 0,35-0,5 MM2 | X | |
5351374 12789364 Capot | X | ||
5351366 Verrouillage | X | ||
| 5 | 9565045 Boîtier contact 39-broches | ACC CONTROL PANEL, AMPLIFIER PREMIUM/PRESTIGE | X | |
| 5A | 9120957 12789796 Cosse AREA 1,0-2,5 MM2 | X | |
| 5B | 4063970 12790467 Cosse AREA 0,5-1,0 MM2 | X | |
| 6 | 4949145 Boîtier de connecteur 40-broches | ECU 2 | X | |
| 6A | 5249305 Cosse AREA 0,35-0,5 MM2 | X | |
| 6A | 4061578 4692331 Cosse câble | X | |
| 6A | 5249297 Cosse AREA 0,5-0,75 MM2 | X | |
4949152 Capot | X | ||
4949160 Verrouillage | X | ||
| 7 | 4811212 12797694 Boîtier de connecteur 42-broches | JOINT FRONT DOOR HARNESS, JOINT ENGINE HARNESS | X | |
| 7A | 4538229 Cosse AREA 0,5-1,0 MM2 | X | |
| 7B | 4061586 Cosse AREA 1,0-2,5 MM2 | X | |
4737029 12797692 Verrouillage | X | ||
| 8 | 4811238 12797699 Boîtier de connecteur 42-broches | SPARE PART REAR LAMP, JOINT REAR HARNESS, JOINT INSTRUMENT HARNESS | X | |
| 8A | 4535548 Cosse AREA 0,35-0,5 MM2 | X | |
| 8B | 4737052 12797697 Verrouillage | X | |
| 8C | 4587713 Joint | X | |
| 9 | 4692984 Boîtier de connecteur 43-broches | JOINT FRONT HARNESS | X | |
| 9A | 9120957 12789796 Cosse AREA 1,0-2,5 MM2 | X | |
| 9A | 4115457 12790614 Cosse AREA 0,5-1,0 MM2 | X | |
| 9B | 4115499 12790414 Cosse AREA 0,5-1,0 MM2 | X | |
| 9C | 4692992 Verrouillage | X | |
| 9 | 4693008 Boîtier de connecteur 43-broches | JOINT REAR HARNESS | X | |
| 9A | 9120957 12789796 Cosse AREA 1,0-2,5 MM2 | X | |
| 9B | 4115499 12790414 Cosse AREA 0,5-1,0 MM2 | X | |
| 9C | 4692992 Verrouillage | X | |
| 10 | 4693032 Boîtier de connecteur 43-broches | JOINT INSTRUMENT HARNESS | X | |
| 10A | 4115457 12790614 Cosse AREA 0,5-1,0 MM2 | X | |
| 10B | 4692992 Verrouillage | X | |
| 10 | 4693040 Boîtier de connecteur 43-broches | JOINT FRONT HARNESS | X | |
| 10A | 4115457 12790614 Cosse AREA 0,5-1,0 MM2 | X | |
| 10B | 4692992 Verrouillage | X |
