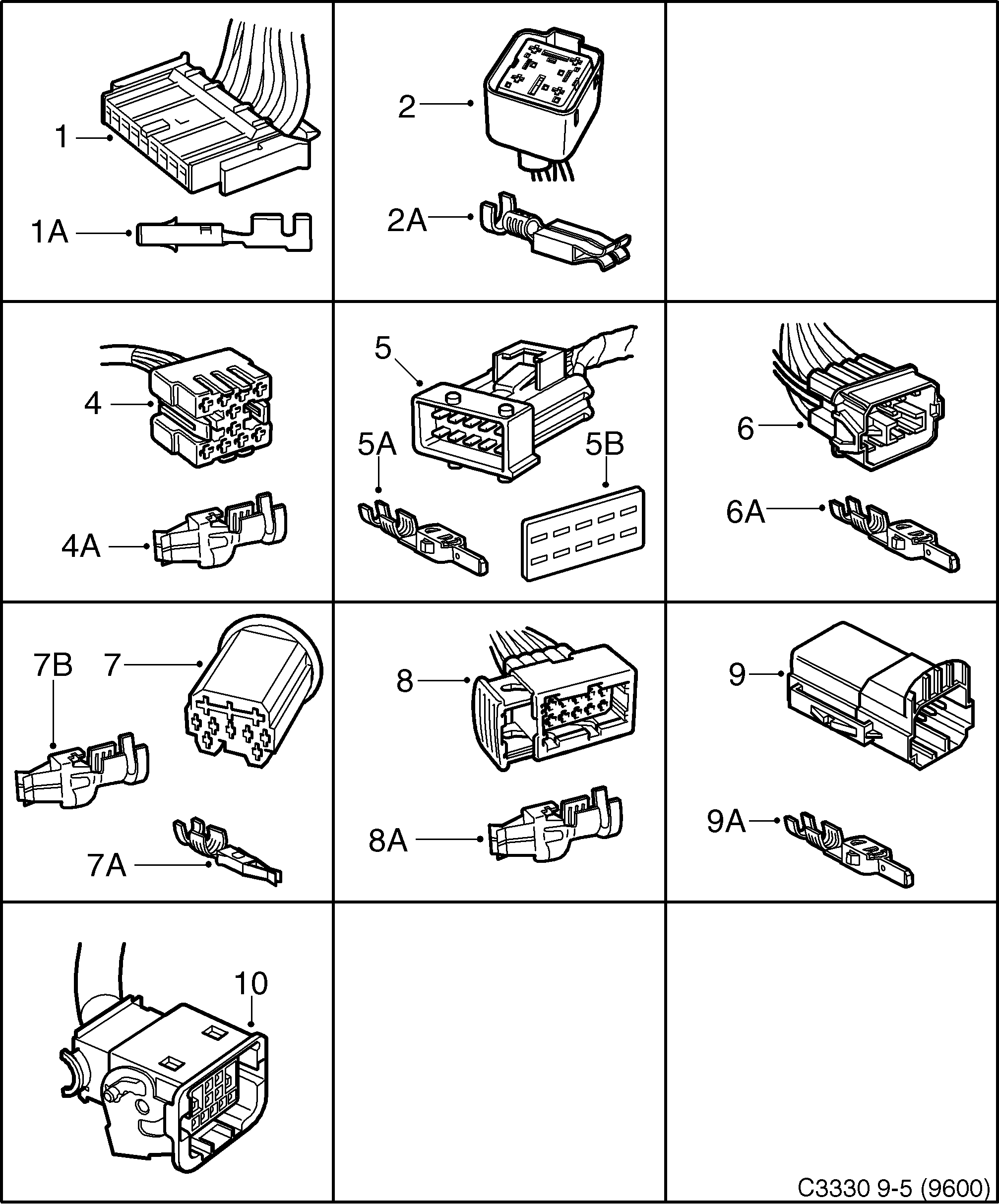

490: Système électrique, boîte de connexion - Conduites et fusibles - Connecteur, etc - 9 broches - 11 broches
(2002 - 2010) | Pour 9-5 (9600) (2008)
| Pos. | Réf. | Qté | |
|---|---|---|---|
| 1 | 5243613 12790279 Boîtier de connecteur 9-broches | RAIN SENSOR | X | |
| 1A | 5351739 12789765 Cosse AREA 0,2-0,5 MM2 | X | |
| 2 | 4941829 12790277 Boîtier de connecteur 8-broches | GLOW PLUG RELAY, GLOW TIMING CONTROL | X | |
| 2A | 5106315 12795411 Cosse AREA 4,0-6,0 MM2 | X | |
| 2A | 5106364 12795389 Cosse AREA >4,0 MM2 | X | |
| 4 | 9123399 12764801 Boîte connexion 10-broches | FRONT FOG LIGHT SWITCH, HEATING SEAT, HEADLAMP LEVELLING SWITCH, VENTILATION SEAT, HEADLAMP/PARKING LIGHTS, FRONT LAMP HID AUTO LEV, COMBINATION LEVEL, CENTRAL LOCK MOTOR, DI IGN DISCHARGE, TROTTEL AC | X | |
| 4A | 9120957 12789796 Cosse AREA 1,0-2,5 MM2 | X | |
| 5 | 4114054 12788959 Boîtier de connecteur 10-broches | JOINT INJECTION HARNESS | X | |
| 5A | 4115192 12789934 Cosse AREA 1,0-2,5 MM2 | X | |
| 5B | 4114153 12788965 Joint | X | |
| 6 | 4117461 Boîte connexion 10-broches | CLIMATE SPARE | X | |
| 6A | 4115077 12789934 Cosse AREA 1,0-2,5 MM2 | X | |
| 7 | 4411518 12759926 Boîtier de connecteur 10-broches | ROOF LAMP FRONT, REAR SEAT TRAILER, RIGHT REAR SEAT, ACC MOTOR 2, OUTSIDE DOOR MIRROR | X | |
| 7A | 4115499 12790414 Cosse AREA 0,5-1,0 MM2 | X | |
| 7 | 4411526 12759926 Boîtier de connecteur 10-broches | JOINT ROOF HARNESS, ACC ENGINE 1, JOINT REAR HARNESS | X | |
| 7A | 4115499 12790414 Cosse AREA 0,5-1,0 MM2 | X | |
| 8 | 4114005 12788954 Boîtier de connecteur 10-broches | HEADLAMP, HEADLAMP HID, AUTO LEVEL, DI CASETTE (2002) | X | |
| 8A | 4350526 Cosse AREA 0,5 - 1,0 MM2 | X | |
| 8A | 9120957 12789796 Cosse AREA 1,0 - 2,5 MM2 | X | |
| 8A | 4061586 Cosse AREA 1,0 - 2,5 MM2 | X | |
| 9 | 4587895 Boîtier de connecteur 10-broches | JOINT REAR HARNESS | X | |
| 9A | 4115457 12790614 Cosse AREA 0,5-1,0 MM2 | X | |
| 9 | 4587903 Boîtier de connecteur 10-broches | JOINT TRUNKLID HARNESS 4-D | X | |
| 9A | 4115457 12790614 Cosse AREA 0,5-1,0 MM2 | X | |
| 10 | 13132235 Boîtier de connecteur 2006-2010 | 11 Broches | X |
