Où trouver le schéma de Conduites et fusibles pour Saab 9-3 (9400) ?

Accédez au schéma éclaté officiel et à la liste complète des pièces pour la section Conduites et fusibles de votre Saab 9-3 (9400) 2000. Notre outil interactif permet de visualiser chaque composant en détail et d'identifier instantanément sa référence Saab d'origine pour un entretien certifié.

Les numéros de pièces Saab sont-ils à jour ?

Oui, notre explorateur inclut l'intégralité des références d'origine Saab (OEM) ainsi que les codes de remplacement NLS-USE (No Longer Supplied - Use). Cela vous permet de suivre l'évolution des pièces officiellement remplacées et d'assurer une compatibilité totale avec les stocks actuels de pièces de rechange.

Quelles sont les motorisations Saab compatibles avec la section 130 ?

La section 130 (Conduites et fusibles) est spécifiquement documentée pour être compatible avec les motorisations indiquées dans la liste technique. Vous pouvez vérifier la compatibilité exacte en utilisant notre filtre de recherche par numéro de châssis (VIN).

Retour aux Modèles Retour aux Groupes

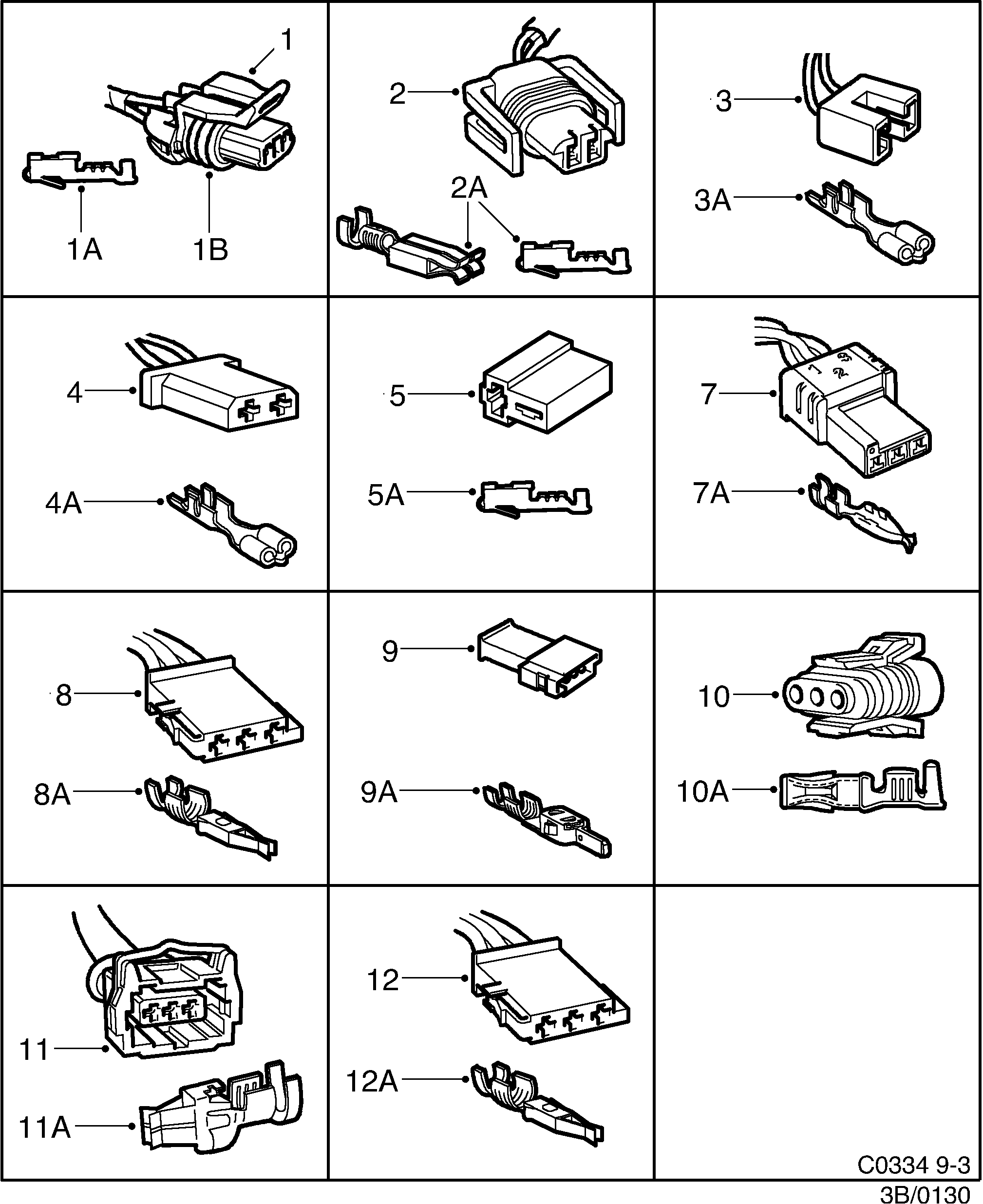

130: Système électrique, boîte de connexion - Conduites et fusibles - Connecteur, etc - 2 broches-3 broches

(1998 - 2000) | Pour 9-3 (9400) (2000)

Pos.	Réf.	Description	Usage	Qté
1	4201224 12790252 Boîtier de connecteur 2-poles, douille \| OUTER TEMP SENSOR, FOG LAMP, WASHER FLUID LEVEL, REVERS LIGHT CONTACT, BONNET CONTACT, KICK-DOWN CONTACT	Boîtier de connecteur	2-poles, douille OUTER TEMP SENSOR, FOG LAMP, WASHER FLUID LEVEL, REVERS LIGHT CONTACT, BONNET CONTACT, KICK-DOWN CONTACT	X
1A	4418505 Cosse AREA 0,5-1,0 MM2	Cosse	AREA 0,5-1,0 MM2	X
1	4203428 12797800 Boîtier de connecteur 2-poles, douille \| ACC COMPRESSOR DIESEL	Boîtier de connecteur	2-poles, douille ACC COMPRESSOR DIESEL	X
1A	4418505 Cosse AREA 0,5-1,0 MM2	Cosse	AREA 0,5-1,0 MM2	X
1	4434841 Boîtier de connecteur 2-poles, douille \| LEVEL SENSOR COOLANT, BRAKE FLUID LEVEL VIGGEN	Boîtier de connecteur	2-poles, douille LEVEL SENSOR COOLANT, BRAKE FLUID LEVEL VIGGEN	X
1A	4488458 Cosse AREA 0,35-0,5 MM2	Cosse	AREA 0,35-0,5 MM2	X
1	4694444 12790265 Boîtier de connecteur 2-poles, douille \| PRE-HEATING FILTER	Boîtier de connecteur	2-poles, douille PRE-HEATING FILTER	X
1B	4694436 Verrouillage	Verrouillage		X
2	4201273 Boîtier de connecteur 2-poles, douille \| BRAKE FLUID LEVEL	Boîtier de connecteur	2-poles, douille BRAKE FLUID LEVEL	X
2A	4488458 Cosse AREA 0,35-0,5 MM2	Cosse	AREA 0,35-0,5 MM2	X
2	9124157 30520661 Boîtier contact 2-poles, douille \| ANTENNA, AMPLIFIER, TRAILER CONTACT GROUND, CONNECTION BOOT LID	Boîtier contact	2-poles, douille ANTENNA, AMPLIFIER, TRAILER CONTACT GROUND, CONNECTION BOOT LID	X
2A	9120791 30520557 Cosse AREA 2,5-4,0 MM2	Cosse	AREA 2,5-4,0 MM2	X
3	4203733 12790259 Boîtier de connecteur 2-poles, douille \| GLOVE COMPARTMENT LAMP	Boîtier de connecteur	2-poles, douille GLOVE COMPARTMENT LAMP	X
3A	4464442 12798482 Cosse AREA 0,5-1,0 MM2	Cosse	AREA 0,5-1,0 MM2	X
4	8378630 Boîtier contact 2-poles, douille \| SWITCH BRAKE, SWITCH CLUTCH	Boîtier contact	2-poles, douille SWITCH BRAKE, SWITCH CLUTCH	X
4A	8522575 Câblage AREA 0,5-1,4 MM2	Câblage	AREA 0,5-1,4 MM2	X
5	8574949 12790282 Boîtier contact 2-poles, douille \| CIGARETTE LIGHTER	Boîtier contact	2-poles, douille CIGARETTE LIGHTER	X
5A	4464400 Cosse AREA 1,0-2,5 MM2	Cosse	AREA 1,0-2,5 MM2	X
7	4109187 12790245 Boîtier contact 3-poles, douille \| MICROPHONE TELEPHONE	Boîtier contact	3-poles, douille MICROPHONE TELEPHONE	X
7A	4063970 12790467 Cosse AREA 0,5-1,0 MM2	Cosse	AREA 0,5-1,0 MM2	X
8	4113007 12789410 Boîtier de connecteur 3-poles, douille \| CONNECTION BOOT LID, ROAD PRICING, TONNEAU LATCH SWITCH, SOFT TOP SWITCH, COIL SPRING, GLASS CRASH SENSOR, VANITY LAMP, INTERIOR LAMP,	Boîtier de connecteur	3-poles, douille CONNECTION BOOT LID, ROAD PRICING, TONNEAU LATCH SWITCH, SOFT TOP SWITCH, COIL SPRING, GLASS CRASH SENSOR, VANITY LAMP, INTERIOR LAMP,	X
8A	4115499 12790414 Cosse AREA 0,5-1,0 MM2	Cosse	AREA 0,5-1,0 MM2	X
9	4113056 Boîtier de connecteur 3-poles, broche \| CONNECTION BOOT LID	Boîtier de connecteur	3-poles, broche CONNECTION BOOT LID	X
9A	4115499 12790414 Cosse AREA 0,5-1,0 MM2	Cosse	AREA 0,5-1,0 MM2	X
10	4411260 Boîtier de connecteur 3-poles, douille \| HEADLAMP ADJUSTMENT	Boîtier de connecteur	3-poles, douille HEADLAMP ADJUSTMENT	X
10A	4411278 Cosse AREA 0,75-1,0 MM2	Cosse	AREA 0,75-1,0 MM2	X
11	4432316 12790262 Boîtier de connecteur 3-poles, douille \| APC, THROTTLE CONTROL SENSOR, CRANK SHAFT SENSOR, PRESSURE MONITOR	Boîtier de connecteur	3-poles, douille APC, THROTTLE CONTROL SENSOR, CRANK SHAFT SENSOR, PRESSURE MONITOR	X
11A	4061586 Cosse AREA 1,0-2,5 MM2	Cosse	AREA 1,0-2,5 MM2	X
11	4669743 Boîtier de connecteur 3-poles, douille \| THROTTLE POTENTIMETER, MANIFOLD AIR PRESSURE SENSOR	Boîtier de connecteur	3-poles, douille THROTTLE POTENTIMETER, MANIFOLD AIR PRESSURE SENSOR	X
11A	4061586 Cosse AREA 1,0-2,5 MM2	Cosse	AREA 1,0-2,5 MM2	X
11	4432324 Boîtier de connecteur 3-poles, douille \| CRANK SHAFT SENSOR	Boîtier de connecteur	3-poles, douille CRANK SHAFT SENSOR	X
11A	4061586 Cosse AREA 1,0-2,5 MM2	Cosse	AREA 1,0-2,5 MM2	X
12	4517702 Boîtier de connecteur 3-poles, douille \| AIR-BAG DRIVER	Boîtier de connecteur	3-poles, douille AIR-BAG DRIVER	X
12A	4466801 Cosse AREA 0,5-1,0 MM2	Cosse	AREA 0,5-1,0 MM2	X
