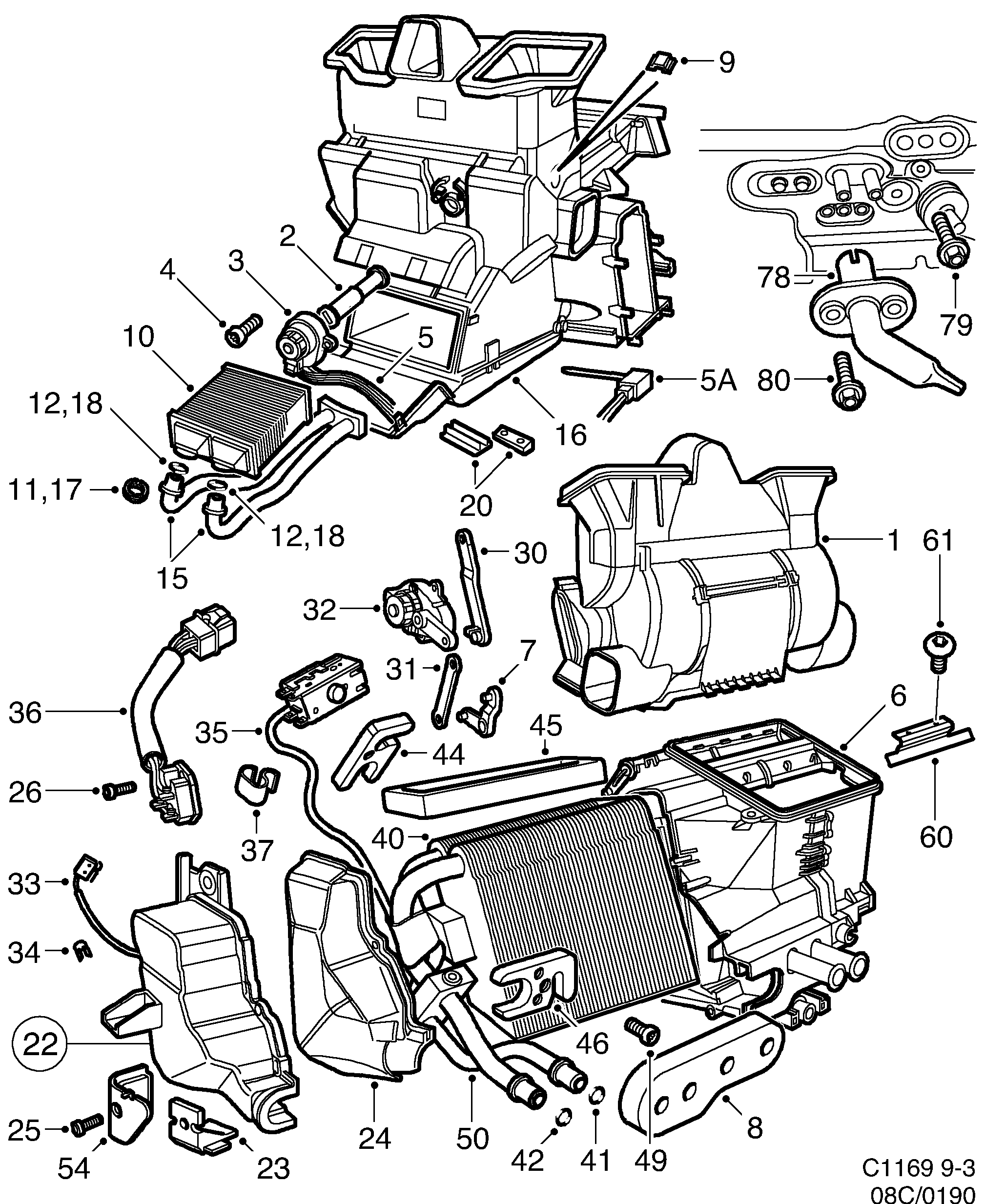

190: Chauffage et ventilation - Groupe de climatisation
(1998 - 2003) | Pour 9-3 (9400) (2002)
| Pos. | Réf. | Qté | |
|---|---|---|---|
| 1 | 5330501 Boîtier distributeur 2000- | 1 | |
| 2 | 4364279 Arbre de commande | 1 | |
| 3 | 5333919 Moteur électrique 2001- | ACC | 1 | |
| 4 | 7971393 Vis | 2 | |
| 5 | 4366555 Câblage LHD | À connecter au rep. 32 | ACC | 1 | |
| 5 | 5045844 Câblage RHD | À connecter au rep. 32 | ACC | 1 | |
| 5A | 9482597 Capteur LHD | Température d'air mélange | ACC | 1 | |
| 5A | 5045851 Capteur RHD | Température d'air mélange | ACC | 1 | |
| 6 | 4758827 Boîte échangeur chaleur LHD | 1 | |
| 6 | 4758835 Boîte échangeur chaleur RHD | 1 | |
| 7 | 4542239 Levier | 1 | |
| 7 | 4366886 Levier RHD | 1 | |
| 8 | 4634226 Joint | 1 | |
| 9 | 9625989 Pince serrage | 2 | |
| 10 | 7495625 Dépose/reposeur chaleur | 1 | |
| 11 | 4755369 Accouplement rapide | 2 | |
| 12 | 4755377 Joint torique | 2 | |
| 15 | 7495609 Tuyau LHD | LH | 1 | |
| 15 | 7495617 Tuyau LHD | RH | 1 | |
| 15 | 7495641 Tuyau RHD | LH | 1 | |
| 15 | 7495633 Tuyau RHD | RH | 1 | |
| 16 | 4755443 Carter LHD | 1 | |
| 16 | 4755450 Carter RHD | 1 | |
| 17 | 4755369 Accouplement rapide | 2 | |
| 18 | 4755377 Joint torique | 2 | |
| 20 | 4542999 Jeu Elément de retenue | 1 | |
| 22 | 5334784 Couvercle LHD | kit | ACC | 1 | |
| 22 | 5334792 Couvercle RHD | kit | ACC | 1 | |
| 22 | 5334800 Couvercle LHD | kit | AC,HEAT/VENT | 1 | |
| 22 | 5334818 Couvercle RHD | kit | AC,HEAT/VENT | 1 | |
| 23 | 4868311 Fixation | 1 | |
| 24 | 4867958 Joint AC,ACC | 1 | |
| 24 | 4867941 Joint HEAT/VENT | 1 | |
| 25 | 4541132 Vis | 5 | |
| 26 | 8059305 Vis | 4 | |
| 30 | 4366498 Bras commande LHD | ACC,UPER | 1 | |
| 30 | 4366837 Bras commande RHD | ACC,UPER | 1 | |
| 30 | 4366498 Bras commande LHD | AC,HEAT/VENT | 1 | |
| 30 | 4366837 Bras commande RHD | AC,HEAT/VENT | 1 | |
| 31 | 4634978 Bras commande ACC,LOWER | 1 | |
| 31 | 4634978 Bras commande AC,HEAT/VENT,LOWER | 1 | |
| 32 | 4365466 Moteur électrique ACC | 1 | |
4635884 Support AC,HEAT/VENT | 1 | ||
4635900 Bras guide AC,HEAT/VENT | 1 | ||
| 33 | 4867198 Microrupteur Pour marché tropical; ME, LA, AU, HK, SG, TH, CY | AC,ACC | 1 | |
| 34 | 7156409 Collier serrage Pour marché tropical; ME, LA, AU, HK, SG, TH, CY | AC,ACC | 1 | |
| 35 | 5045745 Thermocontact AC,ACC | 1 | |
| 36 | 5045158 Régulateur Regulateur du ventilateur moteur | ACC | 1 | |
| 37 | 9629197 Collier serrage AC,ACC | 1 | |
| 40 | 5047931 Evaporateur 2001-, LHD | 1 | |
| 40 | 5047949 Evaporateur 2001-, RHD | 1 | |
| 41 | 4318036 30541941 Joint torique | 1 | |
| 42 | 4318044 Joint torique | 1 | |
| 44 | 4366530 Plaque serrage LHD | 1 | |
| 44 | 4366530 Plaque serrage RHD | 1 | |
| 45 | 4635918 Joint | 1 | |
| 46 | 4366738 Plaque serrage LHD | 1 | |
| 46 | 4366738 Plaque serrage RHD | 1 | |
| 49 | 8059446 Vis LHD | 2 | |
| 49 | 8059446 Vis RHD | 2 | |
| 50 | 4632808 Tuyau LHD | N'est pas une pièce de rechange distincte. | 1 | |
| 50 | 4366860 Tuyau RHD | N'est pas une pièce de rechange distincte. | 1 | |
| 54 | 4367900 Capot LHD | 1 | |
| 54 | 4367934 Capot RHD | 1 | |
| 60 | 5330600 Déflecteur | 1 | |
| 61 | 5333562 Vis | 2 | |
| 78 | 4632972 Evacuation d'eau | 1 | |
| 79 | 4364626 12773338 Vis | 1 | |
| 80 | 4759361 Vis | 2 | |
5048566 Thermocontact Voir TAM-135-14A kit | 1 | ||
4759890 Thermocontact Voir TAM-135-14A | 1 | ||
5048889 Colle Voir TAM-135-14A | 1 | ||
4635637 Câblage FOR EVAPORATOR SENSOR | 1 |
