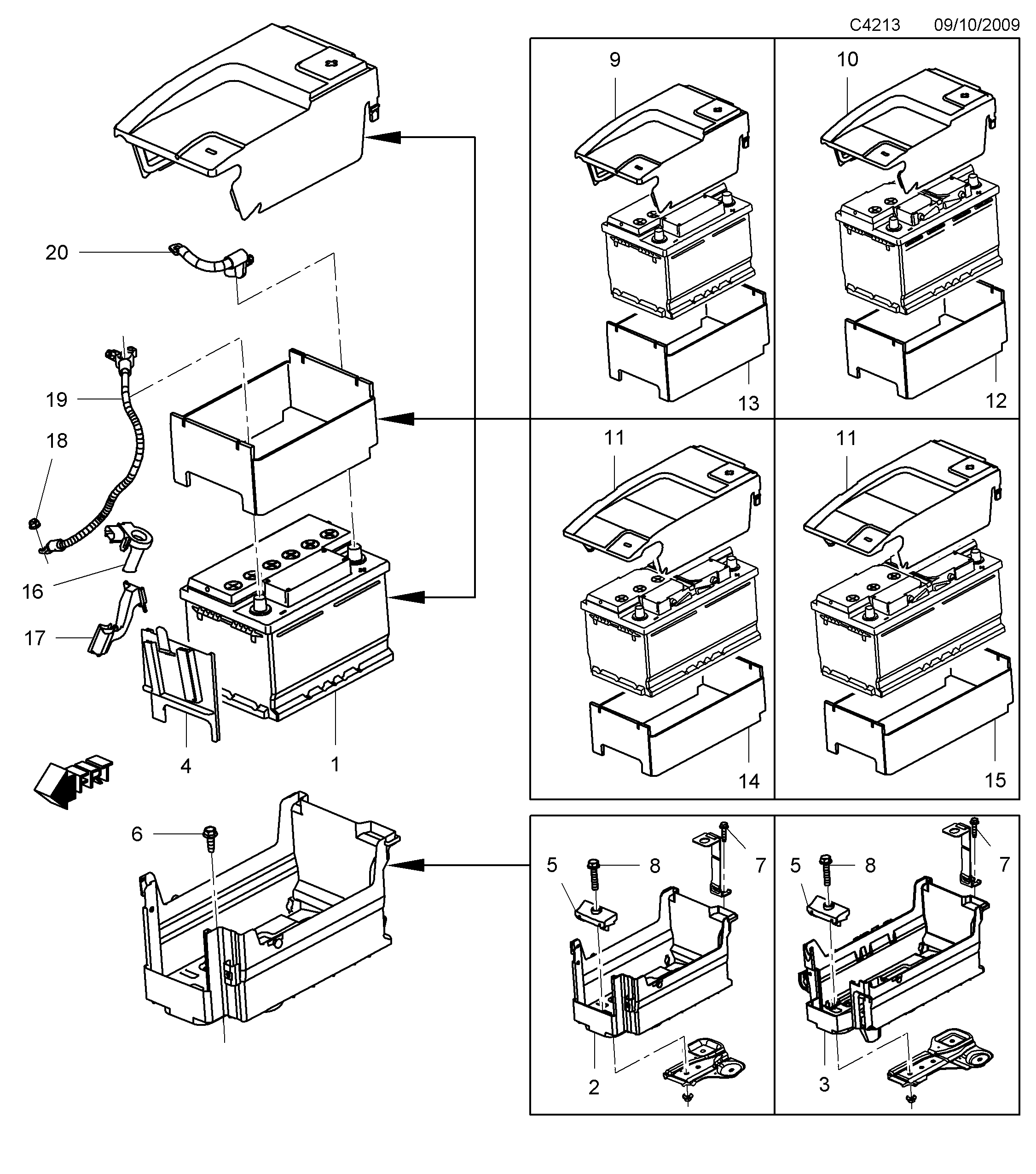

100: Système électrique, généralités - Batterie
(2010 - 2011) | Pour 9-5 (650) (2011)
| Pos. | Réf. | Qté | |||
|---|---|---|---|---|---|
| 1 | |||||
| 2 | 13310739 Planche à batterie 70 Ah | 1 | |||
| 2 | 13310740 Planche à batterie 70 Ah | 1 | |||
| 3 | 13330951 Planche à batterie 75 Ah, 85 Ah | 1 | |||
20910581 Planche à batterie 2011-2011 | A16LET, A28NER | 60Ah, 70Ah | 1 | ||||
20910582 Planche à batterie 2011-2011 | A16LET, A28NER | 70 Ah | 1 | ||||
13334616 Planche à batterie 2011-2011 | A20NFT | 70 Ah | 1 | ||||
13334617 Planche à batterie 2011-2011 | A20NFT | 70 Ah | 1 | ||||
| 4 | 13256587 Paroi intermédiaire 2011-2011 | A16LET, A28NER, A20DTH, A20DTR | Planche à batterie | 60Ah, 70Ah | 1 | |||
| 4 | 13303002 Paroi intermédiaire 2011-2011 | A20NFT | Planche à batterie | 70 Ah | 1 | |||
| 5 | 9115187 Fixation Porte-batterie | 1 | |||
| 5 | 13308589 Fixation 2011-2011 | A16LET, A28NER | Porte-batterie | 70 Ah | 1 | |||
| 5 | 13308590 Fixation 2011-2011 | A16LET, A28NER | Porte-batterie | 60Ah, 70Ah | 1 | |||
| 6 | 11519387 Boulon Planche à batterie | M8X20 | 1 | |||
| 7 | 11588725 Vis à tête hexagonale Planche à batterie | M8X35 | 1 | |||
| 8 | 11588729 Vis à tête hexagonale Porte-batterie | M8X55 | 1 | |||
| 9 | 12772394 Couverture 2011-2011 | A16LET, A28NER | Supérieur | 70 Ah | 1 | |||
| 9 | 20957081 Couverture 2011-2011 | A20NFT | Supérieur | 70 Ah | 1 | |||
| 10 | 12772395 Couverture 2011-2011 | A16LET, A28NER | Supérieur | 70 Ah | 1 | |||
| 10 | 20957082 Couverture 2011-2011 | A20NFT | Supérieur | 70 Ah | 1 | |||
| 11 | 13330946 Couverture Supérieur | 70 Ah | 1 | |||
| 12 | 12772400 Couverture Supérieur | 70 Ah | 1 | |||
| 13 | 12772401 Couverture Supérieur | 70 Ah | 1 | |||
| 14 | 12772403 Couverture Supérieur | 75 Ah | 1 | |||
| 15 | 12772405 Couverture Supérieur | 85 Ah | 1 | |||
| 16 | 13502261 Elément sensible | 1 | |||
| 17 | 13267214 Fixation Capteur | 1 | |||
| 18 | 11104191 Ecrou hexagonal A28NET, A28NER | démarreur | M8 | 1 | |||
| 18 | 11104191 Ecrou hexagonal A28NET, A28NER | Alternateur | M8 | 1 | |||
| 18 | 11104191 Ecrou hexagonal A28NET, A28NER | Console | M8 | 2 | |||
| 18 | 11104191 Ecrou hexagonal A28NET, A28NER | M8 | 1 | |||
| 19 | 13327257 Câble masse 2011-2011 | -, 70 Ah | 1 | |||
| 19 | 13327256 Câble masse 2011-2011 | -, 75 Ah, 85 Ah | 1 | |||
| 19 | 13327258 Câble masse 2011-2011 | -, 60 Ah | 1 | |||
| 20 | 13293987 Câble batterie 2011-2011 | A16LET | 1 | |||
| 20 | 13293987 Câble batterie A20NHT | 1 | |||
| 20 | 13293987 Câble batterie 2011-2011 | A20NFT | 1 | |||
| 20 | 13293804 Câble batterie 2011-2011 | A28NER | 1 | |||
| 20 | 13293804 Câble batterie A20DTH, A20DTR | 1 | |||
