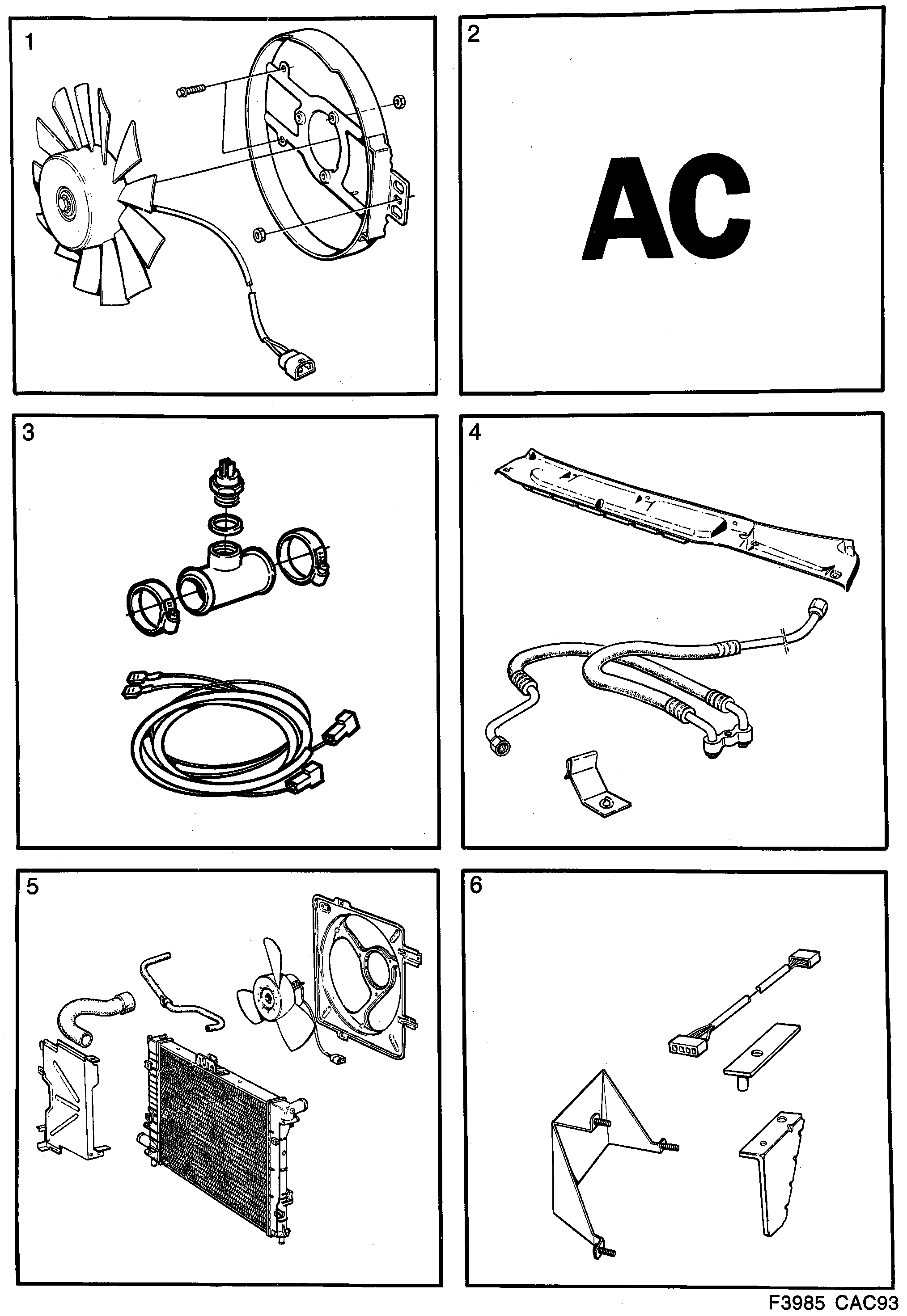

470: Отопление и вентиляция - Вставки - Кузов - Отопление и вентиляция
(1990 - 1993) | Для 9000 (1990)
| Поз. | Номер | Кол-во | |
|---|---|---|---|
| 1 | 9627373 Вентилятор 1990-1990 | TURBO | R134A | X | |
7577885 Кожух вентилятора | 1 | ||
7598980 Узел вентилятора | 1 | ||
7975576 92153043 Гайка | 3 | ||
7971658 11900428 Гайка | 1 | ||
7972607 92153146 Винт | 3 | ||
7592819 Узел вентилятора | 1 | ||
7961659 Заклепка | 2 | ||
7974298 92153044 Гайка | 3 | ||
7974611 Предохранитель | 1 | ||
7974678 Предохранитель | 1 | ||
8522310 Реле | 1 | ||
9386285 Уплотнение | 1 | ||
9522061 Реле | 1 | ||
4086682 Термоконтакт | 1 | ||
Указания по монтажу 75/670448 | 1 | ||
| 2 | 8605412 Комплект кондиционера 1990-1993 | B202 | R134A | X | |
4071940 Корпус испарителя | 1 | ||
4074340 Резервуар, бачок | 1 | ||
4113999 Зажим | 1 | ||
4117602 Держатель | 1 | ||
4118964 Шкив | 1 | ||
4179933 Реле | 1 | ||
4283164 Шланг | 1 | ||
4318291 30541954 Этикета | 1 | ||
4318382 Держатель трубы | 2 | ||
4318531 Держатель трубы | 1 | ||
4319570 Труба | 1 | ||
4319588 4383238 Шланг | 1 | ||
4319984 Датчик давления | 1 | ||
4356291 Клиновой ремень | 1 | ||
4357067 Консоль | 1 | ||
4382404 7495559 Конденсор | 1 | ||
4382636 Шланг | 1 | ||
4382735 Компрессор | 1 | ||
4382750 4542825 Этикета | 1 | ||
7398266 Винт | 3 | ||
7398852 Шайба | 2 | ||
7550346 Крепление | 1 | ||
7550353 Резиновая втулка | 1 | ||
7968415 Гайка замка | 1 | ||
7971864 Хомут | 1 | ||
7971880 11900513 Хомут | 2 | ||
7972441 Винт | 1 | ||
7973001 Винт | 2 | ||
7974280 92153209 Винт | 2 | ||
7974298 92153044 Гайка | 2 | ||
7974637 Предохранитель | 1 | ||
7974678 Предохранитель | 1 | ||
7977929 11900451 Гайка | 2 | ||
7978117 11900355 Винт | 1 | ||
7978174 Винт | 2 | ||
7978208 92150014 Винт | 1 | ||
7979602 Гайка | 2 | ||
7982119 11900373 Винт | 3 | ||
8506941 Этикета | 1 | ||
8522310 Реле | 1 | ||
8536401 Реле | 1 | ||
8564973 Защитная планка | 2 | ||
8598526 Проводка | 1 | ||
8605230 Крепление | 1 | ||
9382466 Винт | 1 | ||
9386343 Осевой палец | 1 | ||
9386350 Гильза | 1 | ||
9390964 Этикета | 1 | ||
9503426 Штепсельный разъем | 1 | ||
9503442 Блок контактов | 1 | ||
9512690 30526057 Выключатель | 1 | ||
9523788 Выключатель | 1 | ||
9627266 Зажим | 1 | ||
9630310 Подкладка | 2 | ||
9631367 Защита | 1 | ||
| 2 | 8605420 Комплект кондиционера 1990-1993 | B234 | R134A | X | |
4029203 93185051 Ремень | 1 | ||
4071940 Корпус испарителя | 1 | ||
4074340 Резервуар, бачок | 1 | ||
4113999 Зажим | 1 | ||
4117602 Держатель | 1 | ||
4279410 Консоль | 1 | ||
4318291 30541954 Этикета | 1 | ||
4318382 Держатель трубы | 2 | ||
4318531 Держатель трубы | 1 | ||
4319570 Труба | 1 | ||
4319588 4383238 Шланг | 1 | ||
4319984 Датчик давления | 1 | ||
4382404 7495559 Конденсор | 1 | ||
4382644 Шланг | 1 | ||
4382743 4632055 Компрессор | 1 | ||
4382750 4542825 Этикета | 1 | ||
7398266 Винт | 3 | ||
7398852 Шайба | 2 | ||
7550346 Крепление | 1 | ||
7550353 Резиновая втулка | 1 | ||
7971864 Хомут | 1 | ||
7971880 11900513 Хомут | 1 | ||
7972441 Винт | 1 | ||
7973001 Винт | 2 | ||
7974280 92153209 Винт | 2 | ||
7974298 92153044 Гайка | 2 | ||
7974637 Предохранитель | 1 | ||
7974678 Предохранитель | 1 | ||
7977929 11900451 Гайка | 2 | ||
7978117 11900355 Винт | 1 | ||
7978174 Винт | 2 | ||
7978208 92150014 Винт | 1 | ||
7978224 11900368 Винт | 1 | ||
7979602 Гайка | 2 | ||
7982119 11900373 Винт | 1 | ||
8522310 Реле | 1 | ||
8536401 Реле | 1 | ||
8564973 Защитная планка | 2 | ||
8598526 Проводка | 1 | ||
9390964 Этикета | 1 | ||
9503426 Штепсельный разъем | 1 | ||
9503442 Блок контактов | 1 | ||
9512690 30526057 Выключатель | 1 | ||
9523788 Выключатель | 1 | ||
9627266 Зажим | 1 | ||
9630310 Подкладка | 2 | ||
9631367 Защита | 1 | ||
| 3 | 7577042 Принадлежности АС 1990-1990 | шланги | AC-DISENGAGEMENT | X | |
7576960 Труба | 1 | ||
7970114 Зажим шланга | 2 | ||
7971880 11900513 Хомут | 7 | ||
8330268 Уплотнение | 1 | ||
9523119 Проводка | 1 | ||
9526526 4086724 Термоконтакт | 1 | ||
| 4 | 8605446 Дополнительный комплект 1990-1993 | I | шланги | R134A | X | |
30541960 Крышка | 1 | ||
4382628 Шланг | 1 | ||
7978141 92150006 Шестигранный винт | 2 | ||
| 4 | 8605438 Дополнительный комплект 1990-1993 | TURBO | шланги | R134A | X | |
4028767 Накладная пластина | 1 | ||
30541960 Крышка | 1 | ||
4382610 Шланг | 1 | ||
7972607 92153146 Винт | 1 | ||
7978141 92150006 Шестигранный винт | 2 | ||
| 5 | 8605099 Дополнительный комплект 1990-1993 | B202I | AC | ||
7550015 4118360 Накладная пластина | 1 | ||
7550130 Шланг | 1 | ||
7592918 Кожух вентилятора | 1 | ||
7922800 Винт | 2 | ||
7971823 Винт | 4 | ||
7974298 92153044 Гайка | 3 | ||
9382144 Узел вентилятора | 1 | ||
9383670 Шланг | 1 | ||
9386285 Уплотнение | 1 | ||
9427014 Зажимная гайка | 2 | ||
7599285 7599194 Радиатор | 1 | ||
| 6 | 8605297 Дополнительный комплект 1990-1991 | R134A | X | |
4074431 9625633 Держатель трубы | 1 | ||
7971864 Хомут | 1 | ||
7972938 92151992 Винт | 1 | ||
9166364 Шайба (8029951) | 1 | ||
8073223 Шайба | 3 | ||
8073512 92150265 Гайка замка | 3 | ||
9166406 11900440 Гайка (8074288) | 1 | ||
8235178 Заклепка | 5 | ||
8548315 Проводка | 1 | ||
8605347 Консоль | 1 | ||
8605362 Крепление | 1 | ||
8605370 Крепление | 1 | ||
9513219 Реле | 1 |
