Où trouver le schéma de Провода и предохранители pour Saab 9000 ?

Accédez au schéma éclaté officiel et à la liste complète des pièces pour la section Провода и предохранители de votre Saab 9000 1997. Notre outil interactif permet de visualiser chaque composant en détail et d'identifier instantanément sa référence Saab d'origine pour un entretien certifié.

Les numéros de pièces Saab sont-ils à jour ?

Oui, notre explorateur inclut l'intégralité des références d'origine Saab (OEM) ainsi que les codes de remplacement NLS-USE (No Longer Supplied - Use). Cela vous permet de suivre l'évolution des pièces officiellement remplacées et d'assurer une compatibilité totale avec les stocks actuels de pièces de rechange.

Quelles sont les motorisations Saab compatibles avec la section 1020 ?

La section 1020 (Провода и предохранители) est spécifiquement documentée pour être compatible avec les motorisations indiquées dans la liste technique. Vous pouvez vérifier la compatibilité exacte en utilisant notre filtre de recherche par numéro de châssis (VIN).

Назад к моделям Назад к группам

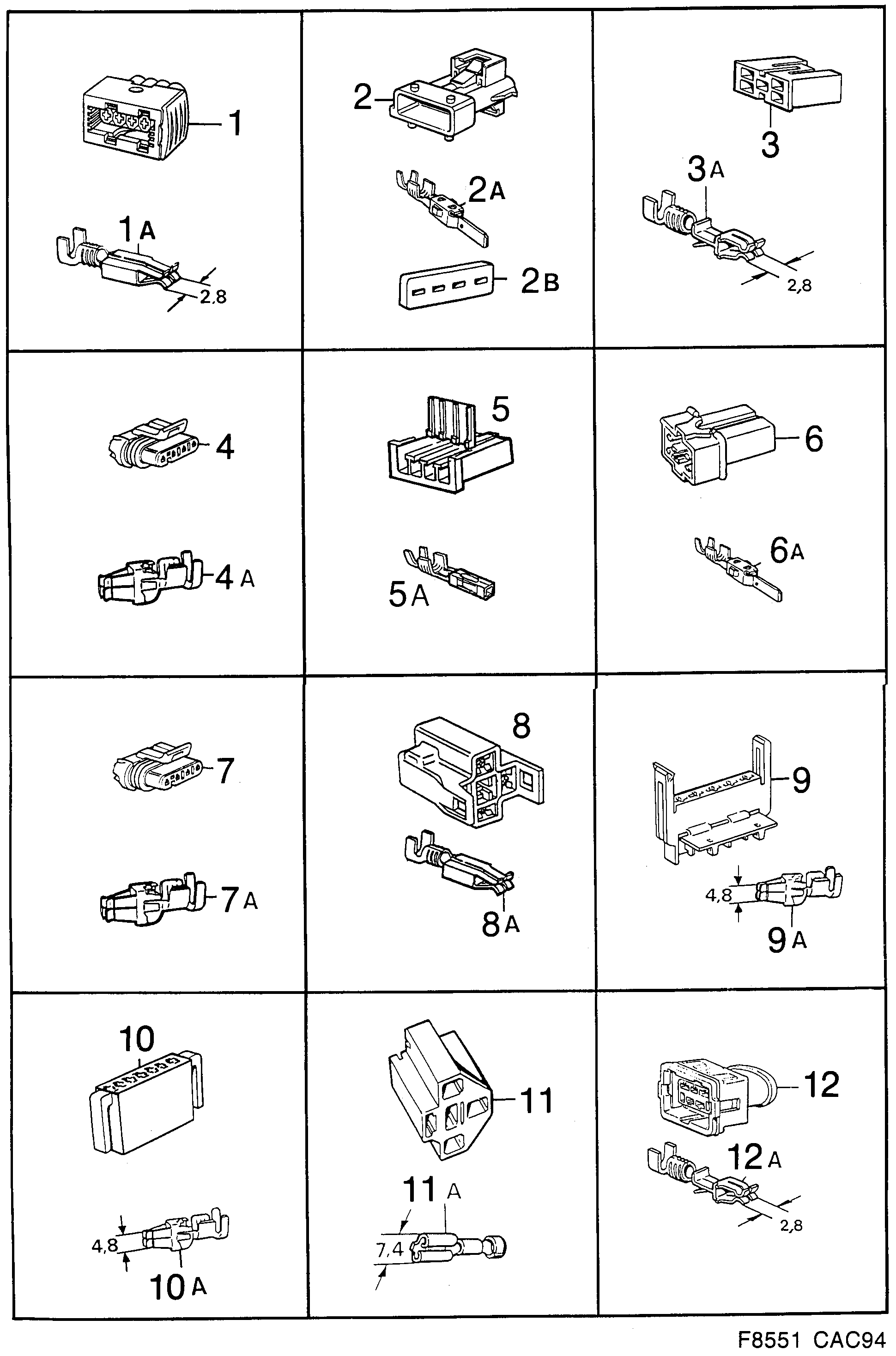

1020: Электрика, контактные разъемы - Провода и предохранители - Контактные разъемы и т.д.

(1997 - 1998) | Для 9000 (1997)

Поз.	Номер	Описание	Применимость	Кол-во
1	4113601 12788993 Контактный разъем 4-полюсный, втулка \| HEAD LIGHT,HEAT PLATES,LAMBDA SONDE, SENSOR KRANKSHAFT SENSOR CAMSHAFT PRESSURE MONITOR	Контактный разъем	4-полюсный, втулка HEAD LIGHT,HEAT PLATES,LAMBDA SONDE, SENSOR KRANKSHAFT SENSOR CAMSHAFT PRESSURE MONITOR	X
1A	4350526 Кабельная клемма AREA,0,5-1,0 MM2	Кабельная клемма	AREA,0,5-1,0 MM2	X
2	4113650 12788998 Контактный разъем 4-полюсный, штырь \| SENSOR FUEL PUMP JOINT PIECE	Контактный разъем	4-полюсный, штырь SENSOR FUEL PUMP JOINT PIECE	X
2A	4115192 12789934 Кабельная клемма AREA,1,0-2,5 MM2	Кабельная клемма	AREA,1,0-2,5 MM2	X
2B	4113759 12789004 Уплотнение	Уплотнение		X
3	4061503 Блок контактов 4-полюсный, втулка \| CONTACT PARKING PAWL	Блок контактов	4-полюсный, втулка CONTACT PARKING PAWL	X
3A	9120957 12789796 Кабельная клемма AREA,1,0-2,5 MM2	Кабельная клемма	AREA,1,0-2,5 MM2	X
4	4668604 12790268 Блок контактов 4-полюсный, втулка \| MASS AIR FLOW SENSOR	Блок контактов	4-полюсный, втулка MASS AIR FLOW SENSOR	X
4A	4061586 Кабельная клемма AREA,1,0-2,5 MM2	Кабельная клемма	AREA,1,0-2,5 MM2	X
5	4537411 Контактный разъем 4-полюсный, втулка \| SENSOR THEFT ALARM	Контактный разъем	4-полюсный, втулка SENSOR THEFT ALARM	X
5A	4538310 Кабельная клемма AREA,0,2-0,56 MM2	Кабельная клемма	AREA,0,2-0,56 MM2	X
6	4117263 Контактный разъем 4-полюсный, штырь \| JOINT PIECE MAIN CABLE HARNESS	Контактный разъем	4-полюсный, штырь JOINT PIECE MAIN CABLE HARNESS	X
6A	4115077 12789934 Кабельная клемма AREA,1,0-2,5 MM2	Кабельная клемма	AREA,1,0-2,5 MM2	X
7	4668604 12790268 Блок контактов 4-полюсный, втулка \| IGNITION COIL	Блок контактов	4-полюсный, втулка IGNITION COIL	X
7A	4061586 Кабельная клемма AREA,1,0-2,5 MM2	Кабельная клемма	AREA,1,0-2,5 MM2	X
8	4224317 Контактный разъем 4-полюсный, втулка \| BRAKE LIGHT SWITCH	Контактный разъем	4-полюсный, втулка BRAKE LIGHT SWITCH	X
8A	9120791 30520557 Кабельная клемма AREA,2,5-4,0 MM2	Кабельная клемма	AREA,2,5-4,0 MM2	X
9	9122789 Блок контактов 5-полюсный, втулка \| RESISTOR HEATING FAN	Блок контактов	5-полюсный, втулка RESISTOR HEATING FAN	X
9A	9120791 30520557 Кабельная клемма AREA,2,5-4,0 MM2	Кабельная клемма	AREA,2,5-4,0 MM2	X
10	9124173 Блок контактов 5-полюсный, втулка \| GEAR INDICATOR,JOINT PIECE,GEAR INDICATOR STARTER INHIBITOR	Блок контактов	5-полюсный, втулка GEAR INDICATOR,JOINT PIECE,GEAR INDICATOR STARTER INHIBITOR	X
10A	9120791 30520557 Кабельная клемма AREA,2,5-4,0 MM2	Кабельная клемма	AREA,2,5-4,0 MM2	X
11	8533697 Блок контактов 5-полюсный, втулка \| RELAY EXHAUST TEMP	Блок контактов	5-полюсный, втулка RELAY EXHAUST TEMP	X
11A	8582454 Кабельная клемма AREA,0,5-1,5 MM2	Кабельная клемма	AREA,0,5-1,5 MM2	X
12	4432365 Контактный разъем 5-полюсный, втулка \| TCS	Контактный разъем	5-полюсный, втулка TCS	X
12A	9120957 12789796 Кабельная клемма AREA,1,0-2,5 MM2	Кабельная клемма	AREA,1,0-2,5 MM2	X
12	9503475 Блок контактов 6-полюсный, втулка \| JOINT PIECE	Блок контактов	6-полюсный, втулка JOINT PIECE	X
12A	8547796 Соединительная деталь	Соединительная деталь		X
12A	7874498 Шов	Шов		X

Поз.

Номер

Кол-во

4113601

12788993

Контактный разъем

4-полюсный, втулка | HEAD LIGHT,HEAT PLATES,LAMBDA SONDE, SENSOR KRANKSHAFT SENSOR CAMSHAFT PRESSURE MONITOR

4350526

Кабельная клемма

AREA,0,5-1,0 MM2

4113650

12788998

Контактный разъем

4-полюсный, штырь | SENSOR FUEL PUMP JOINT PIECE

4115192

12789934

Кабельная клемма

AREA,1,0-2,5 MM2

4113759

12789004

Уплотнение

4061503

Блок контактов

4-полюсный, втулка | CONTACT PARKING PAWL

9120957

12789796

Кабельная клемма

AREA,1,0-2,5 MM2

4668604

12790268

Блок контактов

4-полюсный, втулка | MASS AIR FLOW SENSOR

4061586

Кабельная клемма

AREA,1,0-2,5 MM2

4537411

Контактный разъем

4-полюсный, втулка | SENSOR THEFT ALARM

4538310

Кабельная клемма

AREA,0,2-0,56 MM2

4117263

Контактный разъем

4-полюсный, штырь | JOINT PIECE MAIN CABLE HARNESS

4115077

12789934

Кабельная клемма

AREA,1,0-2,5 MM2

4668604

12790268

Блок контактов

4-полюсный, втулка | IGNITION COIL

4061586

Кабельная клемма

AREA,1,0-2,5 MM2

4224317

Контактный разъем

4-полюсный, втулка | BRAKE LIGHT SWITCH

9120791

30520557

Кабельная клемма

AREA,2,5-4,0 MM2

9122789

Блок контактов

5-полюсный, втулка | RESISTOR HEATING FAN

9120791

30520557

Кабельная клемма

AREA,2,5-4,0 MM2

9124173

Блок контактов

5-полюсный, втулка | GEAR INDICATOR,JOINT PIECE,GEAR INDICATOR STARTER INHIBITOR

10A

9120791

30520557

Кабельная клемма

AREA,2,5-4,0 MM2

8533697

Блок контактов

5-полюсный, втулка | RELAY EXHAUST TEMP

11A

8582454

Кабельная клемма

AREA,0,5-1,5 MM2

4432365

Контактный разъем

5-полюсный, втулка | TCS

12A

9120957

12789796

Кабельная клемма

AREA,1,0-2,5 MM2

9503475

Блок контактов

6-полюсный, втулка | JOINT PIECE

12A

8547796

Соединительная деталь

12A

7874498

Шов
