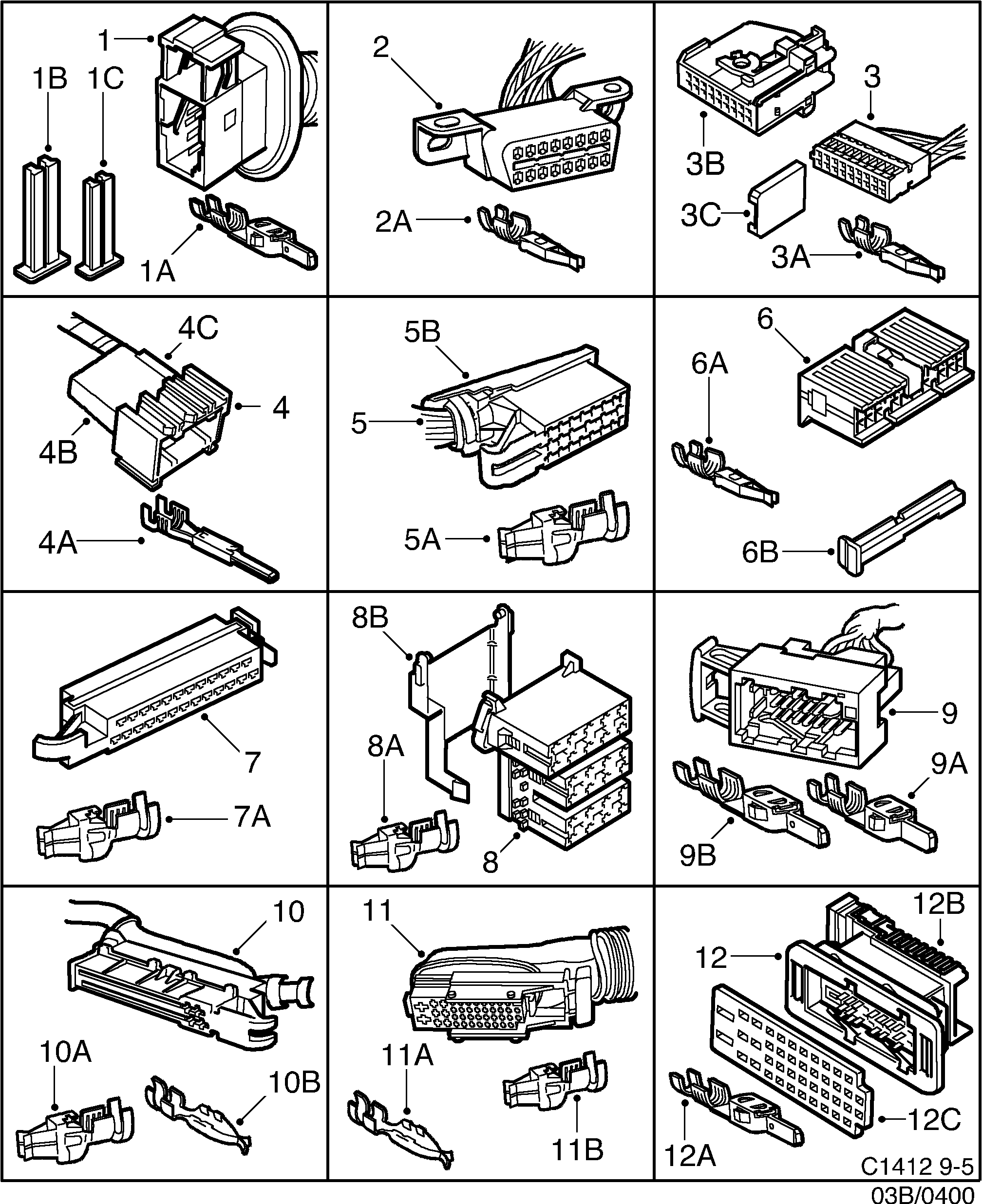

400: Электрика, контактные разъемы - Провода и предохранители - Контактные разъемы и т.д. - 16-пол.-42-пол.

(2001) | Для 9-5 (9600) (2001)

Поз.	Номер	Описание	Применимость	Кол-во
1	4737102 Контактный разъем 16-полюсный, штырь \| CONNECTOR INSTRUMENT CABLE HARNESS, CONNECTOR REAR CABLE HARNESS	Контактный разъем	16-полюсный, штырь CONNECTOR INSTRUMENT CABLE HARNESS, CONNECTOR REAR CABLE HARNESS	X
1A	4115275 Кабельная клемма AREA 0,5-1,0 MM2	Кабельная клемма	AREA 0,5-1,0 MM2	X
1A	4115077 12789934 Кабельная клемма AREA 1,0-2,5 MM2	Кабельная клемма	AREA 1,0-2,5 MM2	X
1B	4737086 Запирание	Запирание		X
1C	4737094 Запирание	Запирание		X
2	4807954 Контактный разъем 16-полюсный, втулка \| DATA LINK CONNECTOR	Контактный разъем	16-полюсный, втулка DATA LINK CONNECTOR	X
2A	4466801 Кабельная клемма AREA 0,5-1,0 MM2	Кабельная клемма	AREA 0,5-1,0 MM2	X
2A	4115499 12790414 Кабельная клемма AREA 0,5-1,0 MM2	Кабельная клемма	AREA 0,5-1,0 MM2	X
3	5243167 Контактный разъем 18-полюсный, втулка \| HANDSFREE, ONSTAR DIGITAL LHD, ONSTAR ANALOG LHD	Контактный разъем	18-полюсный, втулка HANDSFREE, ONSTAR DIGITAL LHD, ONSTAR ANALOG LHD	X
3A	5351739 12789765 Кабельная клемма AREA 0,2-0,5 MM2	Кабельная клемма	AREA 0,2-0,5 MM2	X
3A	5351747 Кабельная клемма AREA 0,75 MM2	Кабельная клемма	AREA 0,75 MM2	X
3B	5243175 Колпак	Колпак		X
3C	5247457 Запирание	Запирание		X
4	5243142 Контактный разъем 18-полюсный, штырь \| HANDSFREE PREP	Контактный разъем	18-полюсный, штырь HANDSFREE PREP	X
4A	5351788 Кабельная клемма AREA 0,2-0,5 MM2	Кабельная клемма	AREA 0,2-0,5 MM2	X
4A	5351796 Кабельная клемма AREA 0,75 MM2	Кабельная клемма	AREA 0,75 MM2	X
4B	5243159 Колпак	Колпак		X
4C	5243597 Запирание	Запирание		X
5	4060893 Блок контактов 19-полюсный, втулка \| SWITCH WINDOW LIFT	Блок контактов	19-полюсный, втулка SWITCH WINDOW LIFT	X
5A	9120791 30520557 Кабельная клемма AREA 1,0-2,5 MM2	Кабельная клемма	AREA 1,0-2,5 MM2	X
5A	9120957 12789796 Кабельная клемма AREA 1,0-2,5 MM2	Кабельная клемма	AREA 1,0-2,5 MM2	X
5B	4067617 Колпак	Колпак		X
6	4739181 Контактный разъем 20-полюсный, втулка \| MAIN INSTRUMENT, ELECTRICAL MIRROR	Контактный разъем	20-полюсный, втулка MAIN INSTRUMENT, ELECTRICAL MIRROR	X
6A	4115499 12790414 Кабельная клемма AREA 0,5-1,0 MM2	Кабельная клемма	AREA 0,5-1,0 MM2	X
6B	4739199 Запирание	Запирание		X
7	4176186 Контактный разъем 25-полюсный, втулка \| SIDE INSTRUMENT	Контактный разъем	25-полюсный, втулка SIDE INSTRUMENT	X
7A	9120957 12789796 Кабельная клемма AREA 1,0-2,5 MM2	Кабельная клемма	AREA 1,0-2,5 MM2	X
8	4587846 Контактный разъем 26-полюсный, втулка \| RADIO	Контактный разъем	26-полюсный, втулка RADIO	X
8A	9120957 12789796 Кабельная клемма AREA 1,0-2,5 MM2	Кабельная клемма	AREA 1,0-2,5 MM2	X
8B	4587853 Колпак	Колпак		X
9	4806873 Контактный разъем 29-полюсный, штырь \| ELECTRICAL FRONT SEAT	Контактный разъем	29-полюсный, штырь ELECTRICAL FRONT SEAT	X
9A	4115077 12789934 Кабельная клемма AREA 1,0-2,5 MM2	Кабельная клемма	AREA 1,0-2,5 MM2	X
9A	4115275 Кабельная клемма AREA 0,5-1,0 MM2	Кабельная клемма	AREA 0,5-1,0 MM2	X
9A	4115457 12790614 Кабельная клемма AREA 0,5-1,0 MM2	Кабельная клемма	AREA 0,5-1,0 MM2	X
9B	4115580 Кабельная клемма AREA 1,0-2,5 MM2	Кабельная клемма	AREA 1,0-2,5 MM2	X
10	9565045 Блок контактов CONTROL PANEL ACC, AMPLIFIER PREMIUM/PRESTIGE	Блок контактов	CONTROL PANEL ACC, AMPLIFIER PREMIUM/PRESTIGE	X
10A	9120957 12789796 Кабельная клемма AREA 1,0-2,5 MM2	Кабельная клемма	AREA 1,0-2,5 MM2	X
10B	4063970 12790467 Кабельная клемма AREA 0,5-1,0 MM2	Кабельная клемма	AREA 0,5-1,0 MM2	X
11	4811212 12797694 Контактный разъем 42-полюсный, втулка \| CONNECTOR DOOR FRONT, CONNECTOR ENGINE HARNESS	Контактный разъем	42-полюсный, втулка CONNECTOR DOOR FRONT, CONNECTOR ENGINE HARNESS	X
11A	4538229 Кабельная клемма AREA 0,5-1,0 MM2	Кабельная клемма	AREA 0,5-1,0 MM2	X
11B	4061586 Кабельная клемма AREA 1,0-2,5 MM2	Кабельная клемма	AREA 1,0-2,5 MM2	X
	4737029 12797692 Запирание	Запирание		X
	5108154 Запирание	Запирание		X
12	4811238 12797699 Контактный разъем 42-полюсный, штырь \| TAIL LAMPS, CONNECTOR DOORS, CONNECTOR INSTRUMENT CABLE HARNESS	Контактный разъем	42-полюсный, штырь TAIL LAMPS, CONNECTOR DOORS, CONNECTOR INSTRUMENT CABLE HARNESS	X
12A	4535548 Кабельная клемма AREA 0,35-0,5 MM2	Кабельная клемма	AREA 0,35-0,5 MM2	X
12B	4737052 12797697 Запирание	Запирание		X
12C	4587713 Уплотнение	Уплотнение		X
