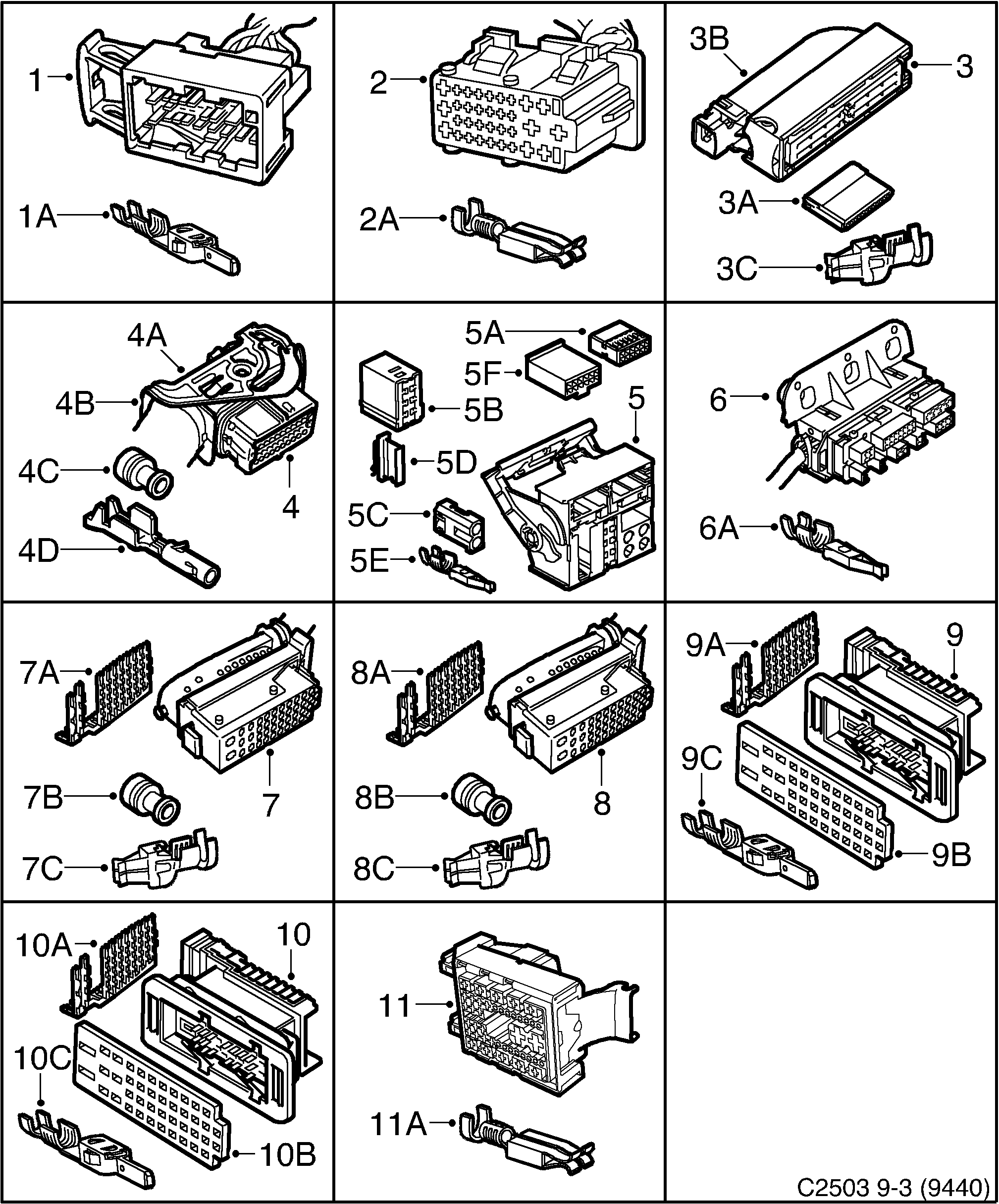

100: Электрика, контактные разъемы - Провода и предохранители - Контактные разъемы и т.д. - 33-полюсный - 43-полюсный

(2003 - 2011) | Для 9-3 (9440) (2003)

Поз.	Номер	Описание	Применимость	Кол-во
1	12798080 Контактный разъем 33-полюсный \| TO CENTER CONSOLE	Контактный разъем	33-полюсный TO CENTER CONSOLE	X
1A	12790612 Кабельная клемма AREA 0,2 - 0,5 MM2	Кабельная клемма	AREA 0,2 - 0,5 MM2	X
1A	12790614 Кабельная клемма AREA 0,5 - 1,0 MM2	Кабельная клемма	AREA 0,5 - 1,0 MM2	X
1A	12789934 Кабельная клемма AREA 1,0 - 2,5 MM2	Кабельная клемма	AREA 1,0 - 2,5 MM2	X
2	12798083 Контактный разъем 33-полюсный \| TO IP	Контактный разъем	33-полюсный TO IP	X
2A	12790414 Кабельная клемма AREA 0,5 - 1,0 MM2	Кабельная клемма	AREA 0,5 - 1,0 MM2	X
2A	12789796 Кабельная клемма AREA 1,0 - 2,5 MM2	Кабельная клемма	AREA 1,0 - 2,5 MM2	X
3	12789916 Контактный разъем 33-полюсный \| RBEC	Контактный разъем	33-полюсный RBEC	X
3A	12789920 Контактный разъем 3-полюсный \| RBEC	Контактный разъем	3-полюсный RBEC	X
3A	12789919 Контактный разъем 9-полюсный \| RBEC	Контактный разъем	9-полюсный RBEC	X
3A	12789917 Контактный разъем 9-полюсный \| RBEC	Контактный разъем	9-полюсный RBEC	X
3A	12789918 Контактный разъем 12-полюсный \| RBEC	Контактный разъем	12-полюсный RBEC	X
3B	12789900 Колпак	Колпак		X
3C	12789765 Кабельная клемма AREA 0,2 - 0,5 MM2	Кабельная клемма	AREA 0,2 - 0,5 MM2	X
3C	12790414 Кабельная клемма AREA 0,5 - 1,0 MM2	Кабельная клемма	AREA 0,5 - 1,0 MM2	X
3C	12789967 Кабельная клемма AREA 2,5 - 4,0 MM2	Кабельная клемма	AREA 2,5 - 4,0 MM2	X
3	12789906 Контактный разъем 36-полюсный \| RBEC	Контактный разъем	36-полюсный RBEC	X
3A	12789907 Контактный разъем 12-полюсный \| RBEC	Контактный разъем	12-полюсный RBEC	X
3A	12789909 Контактный разъем 12-полюсный \| RBEC	Контактный разъем	12-полюсный RBEC	X
3A	12789918 Контактный разъем 12-полюсный \| RBEC	Контактный разъем	12-полюсный RBEC	X
3B	12789900 Колпак	Колпак		X
3C	12789765 Кабельная клемма AREA 0,2 - 0,5 MM2	Кабельная клемма	AREA 0,2 - 0,5 MM2	X
4	12789790 Контактный разъем 38-полюсный \| TCM	Контактный разъем	38-полюсный TCM	X
4A	12789364 Колпак	Колпак		X
4B	12789363 Запирание	Запирание		X
4C	12789362 Уплотнение	Уплотнение		X
4D	12790408 Кабельная клемма AREA 0,35 - 0,5 MM2	Кабельная клемма	AREA 0,35 - 0,5 MM2	X
5	12791233 Контактный разъем 40-полюсный \| RADIO	Контактный разъем	40-полюсный RADIO	X
5A	12798520 Контактный разъем 8-полюсный \| RADIO	Контактный разъем	8-полюсный RADIO	X
5B	12791235 Контактный разъем 8-полюсный \| RADIO	Контактный разъем	8-полюсный RADIO	X
5C	12791220 Контактный разъем 2-полюсный \| RADIO	Контактный разъем	2-полюсный RADIO	X
5D	12791234 Запирание	Запирание		X
5E	12797471 Кабельная клемма AREA 0,5 - 1,0 MM2	Кабельная клемма	AREA 0,5 - 1,0 MM2	X
5F	12798521 Колпак	Колпак		X
6	93166810 Контактный разъем 40-полюсный \| FRONT SEATS	Контактный разъем	40-полюсный FRONT SEATS	X
6	93166809 Контактный разъем 40-полюсный \| FRONT SEATS	Контактный разъем	40-полюсный FRONT SEATS	X
6A	12790451 Кабельная клемма AREA 0,5 - 1,0 MM2	Кабельная клемма	AREA 0,5 - 1,0 MM2	X
6A	12790414 Кабельная клемма AREA 0,5 - 1,0 MM2	Кабельная клемма	AREA 0,5 - 1,0 MM2	X
6A	12789967 Кабельная клемма AREA 2,5 - 4,0 MM2	Кабельная клемма	AREA 2,5 - 4,0 MM2	X
7	12797694 Контактный разъем 2003-2003 \| 42-полюсный \| INLINE TO FRONT	Контактный разъем	2003-2003 42-полюсный INLINE TO FRONT	X
7A	12797692 Запирание 2003-2003	Запирание	2003-2003	X
7B	12803750 Уплотнение 2003-2003 \| RED, 1,2 - 1,6 MM2	Уплотнение	2003-2003 RED, 1,2 - 1,6 MM2	X
7B	12798372 Уплотнение 2003-2003 \| WHITE, 2,2 - 2,9 MM2	Уплотнение	2003-2003 WHITE, 2,2 - 2,9 MM2	X
7B	12798370 Уплотнение 2003-2003 \| NATURE, BLIND PLUGG	Уплотнение	2003-2003 NATURE, BLIND PLUGG	X
7B	12798375 Уплотнение 2003-2003 \| WHITE, BLIND PLUGG	Уплотнение	2003-2003 WHITE, BLIND PLUGG	X
7B	12798378 Уплотнение 2003-2003 \| BLACK, BLIND PLUGG	Уплотнение	2003-2003 BLACK, BLIND PLUGG	X
7C	12790605 12789792 Кабельная клемма 2003-2003 \| AREA 0,2 - 0,5 MM2	Кабельная клемма	2003-2003 AREA 0,2 - 0,5 MM2	X
7C	12790641 12790413 Кабельная клемма 2003-2003 \| AREA 0,3 - 0,6 MM2	Кабельная клемма	2003-2003 AREA 0,3 - 0,6 MM2	X
7C	12790413 Кабельная клемма 2003-2003 \| AREA 0,3 - 0,6 MM2	Кабельная клемма	2003-2003 AREA 0,3 - 0,6 MM2	X
7C	12970428 Кабельная клемма 2003-2003 \| AREA 1,0 - 2,5 MM2	Кабельная клемма	2003-2003 AREA 1,0 - 2,5 MM2	X
8	12797696 Контактный разъем 2003-2003 \| 42-полюсный \| TO BODY HARNESS	Контактный разъем	2003-2003 42-полюсный TO BODY HARNESS	X
8A	12797692 Запирание 2003-2003	Запирание	2003-2003	X
8B	12803750 Уплотнение 2003-2003 \| RED, 1,2 - 1,6 MM2	Уплотнение	2003-2003 RED, 1,2 - 1,6 MM2	X
8B	12798372 Уплотнение 2003-2003 \| WHITE, 2,2 - 2,9 MM2	Уплотнение	2003-2003 WHITE, 2,2 - 2,9 MM2	X
8B	12798370 Уплотнение 2003-2003 \| NATURE, BLIND PLUGG	Уплотнение	2003-2003 NATURE, BLIND PLUGG	X
8B	12798375 Уплотнение 2003-2003 \| WHITE, BLIND PLUGG	Уплотнение	2003-2003 WHITE, BLIND PLUGG	X
8B	12798378 Уплотнение 2003-2003 \| BLACK, BLIND PLUGG	Уплотнение	2003-2003 BLACK, BLIND PLUGG	X
8C	12790605 12789792 Кабельная клемма 2003-2003 \| AREA 0,2 - 0,5 MM2	Кабельная клемма	2003-2003 AREA 0,2 - 0,5 MM2	X
8C	12790641 12790413 Кабельная клемма 2003-2003 \| AREA 0,3 - 0,6 MM2	Кабельная клемма	2003-2003 AREA 0,3 - 0,6 MM2	X
8C	12790643 12790414 Кабельная клемма 2003-2003 \| AREA 0,5 - 1,0 MM2	Кабельная клемма	2003-2003 AREA 0,5 - 1,0 MM2	X
8C	12790430 Кабельная клемма 2003-2003 \| AREA 2,5 - 4,0 MM2	Кабельная клемма	2003-2003 AREA 2,5 - 4,0 MM2	X
9	12797699 Контактный разъем 2003-2003 \| 42-полюсный \| TO BODY	Контактный разъем	2003-2003 42-полюсный TO BODY	X
9A	12797697 Запирание 2003-2003	Запирание	2003-2003	X
9B	12803750 Уплотнение 2003-2003 \| RED, 1,2 - 1,6 MM2	Уплотнение	2003-2003 RED, 1,2 - 1,6 MM2	X
9B	12798372 Уплотнение 2003-2003 \| WHITE, 2,2 - 2,9 MM2	Уплотнение	2003-2003 WHITE, 2,2 - 2,9 MM2	X
9B	12798370 Уплотнение 2003-2003 \| NATURE, BLIND PLUGG	Уплотнение	2003-2003 NATURE, BLIND PLUGG	X
9B	12798375 Уплотнение 2003-2003 \| WHITE, BLIND PLUGG	Уплотнение	2003-2003 WHITE, BLIND PLUGG	X
9B	12798378 Уплотнение 2003-2003 \| BLACK, BLIND PLUGG	Уплотнение	2003-2003 BLACK, BLIND PLUGG	X
9C	12790358 Кабельная клемма 2003-2003 \| AREA 0,2 - 0,5 MM2	Кабельная клемма	2003-2003 AREA 0,2 - 0,5 MM2	X
9C	12790667 12790612 Кабельная клемма 2003-2003 \| AREA 0,3 - 0,6 MM2	Кабельная клемма	2003-2003 AREA 0,3 - 0,6 MM2	X
9C	12790678 12790413 Кабельная клемма 2003-2003 \| AREA 0,3 - 0,6 MM2	Кабельная клемма	2003-2003 AREA 0,3 - 0,6 MM2	X
9C	12790669 12790614 Кабельная клемма 2003-2003 \| AREA 0,5 - 1,0 MM2	Кабельная клемма	2003-2003 AREA 0,5 - 1,0 MM2	X
9C	12798532 Кабельная клемма 2003-2003 \| AREA 1 - 2,5 MM2	Кабельная клемма	2003-2003 AREA 1 - 2,5 MM2	X
10	12797701 Контактный разъем 2003-2003 \| 42-полюсный \| TO ENGINE HARNESS	Контактный разъем	2003-2003 42-полюсный TO ENGINE HARNESS	X
10A	12797697 Запирание 2003-2003	Запирание	2003-2003	X
10B	12803750 Уплотнение 2003-2003 \| RED, 1,2 - 1,6 MM2	Уплотнение	2003-2003 RED, 1,2 - 1,6 MM2	X
10B	12798372 Уплотнение 2003-2003 \| WHITE, 2,2 - 2,9 MM2	Уплотнение	2003-2003 WHITE, 2,2 - 2,9 MM2	X
10B	12798370 Уплотнение 2003-2003 \| NATURE, BLIND PLUGG	Уплотнение	2003-2003 NATURE, BLIND PLUGG	X
10B	12798375 Уплотнение 2003-2003 \| WHITE, BLIND PLUGG	Уплотнение	2003-2003 WHITE, BLIND PLUGG	X
10B	12798378 Уплотнение 2003-2003 \| BLACK, BLIND PLUGG	Уплотнение	2003-2003 BLACK, BLIND PLUGG	X
10C	12790358 Кабельная клемма 2003-2003 \| AREA 0,2 - 0,5 MM2	Кабельная клемма	2003-2003 AREA 0,2 - 0,5 MM2	X
10C	12790667 12790612 Кабельная клемма 2003-2003 \| AREA 0,3 - 0,6 MM2	Кабельная клемма	2003-2003 AREA 0,3 - 0,6 MM2	X
10C	12790669 12790614 Кабельная клемма 2003-2003 \| AREA 0,5 - 1,0 MM2	Кабельная клемма	2003-2003 AREA 0,5 - 1,0 MM2	X
10C	12790360 12789932 Кабельная клемма 2003-2003 \| AREA 0,5 - 1,0 MM2	Кабельная клемма	2003-2003 AREA 0,5 - 1,0 MM2	X
10C	12798533 12790461 Кабельная клемма 2003-2003 \| AREA 2,5 - 4,0 MM2	Кабельная клемма	2003-2003 AREA 2,5 - 4,0 MM2	X
11	24414870 Контактный разъем 42-полюсный \| IPEC	Контактный разъем	42-полюсный IPEC	X
11A	12789963 Кабельная клемма AREA 0,5 - 1,0 MM2	Кабельная клемма	AREA 0,5 - 1,0 MM2	X
11A	12790414 Кабельная клемма AREA 0,5 - 1,0 MM2	Кабельная клемма	AREA 0,5 - 1,0 MM2	X
11A	12789794 Кабельная клемма AREA 0,5 - 1,0 MM2	Кабельная клемма	AREA 0,5 - 1,0 MM2	X
11A	12789796 Кабельная клемма AREA 1,0 - 2,5 MM2	Кабельная клемма	AREA 1,0 - 2,5 MM2	X
11A	12789967 Кабельная клемма AREA 2,5 - 4,0 MM2	Кабельная клемма	AREA 2,5 - 4,0 MM2	X
11A	12795309 Кабельная клемма AREA 6,0 - 10,0 MM2	Кабельная клемма	AREA 6,0 - 10,0 MM2	X
