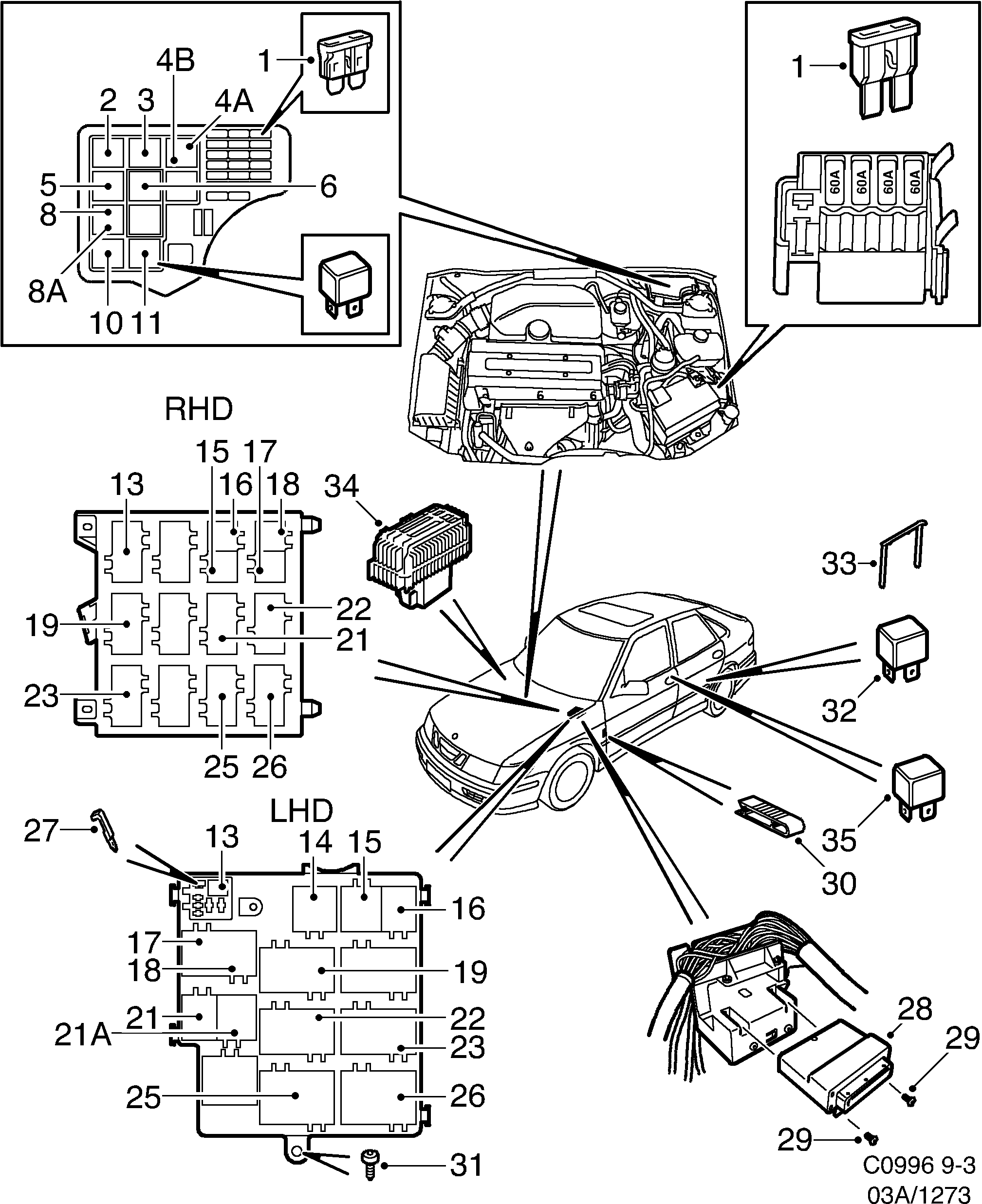

1274: Système électrique, généralités - Conduites et fusibles - Relais et fusibles - DICE
(2002 - 2003)
| Pos. | Réf. | Qté | |
|---|---|---|---|
| 1 | 7974611 Fusible Usage: 5A | X | |
| 1 | 7974629 Fusible Usage: 7,5A | X | |
| 1 | 7974637 Fusible Usage: 10A | X | |
| 1 | 7974645 Fusible Usage: 15A | X | |
| 1 | 7974652 Fusible Usage: 20A | X | |
| 1 | 7974660 Fusible Usage: 25A | X | |
| 1 | 7974678 Fusible Usage: 30A | X | |
| 1 | 7983034 Fusible Usage: 30A,MAXI | X | |
| 1 | 4087698 Fusible Usage: 40A | X | |
| 1 | 7983042 Fusible Usage: 40A,MAXI | X | |
| 1 | 7983059 Fusible Usage: 50A,MAXI | X | |
| 1 | 7983067 Fusible Usage: 60A,MAXI | X | |
| 2 | 8533176 Relais Usage: feux de croisement | 1 | |
| 3 | 8533176 Relais Usage: Feux de route | 1 | |
| 4A | 4947115 Relais Usage: 2002-2002 | D223L | réchauffeur | 1 | |
| 4B | 4947115 Relais Usage: TURBO | pompe à vide | 1 | |
| 5 | 8533176 Relais Usage: ventilateur de refroidissement phase 1 | 1 | |
| 6 | 4109070 Relais Usage: contrôle d'ampoule avant | 1 | |
| 8 | 4947115 Relais Usage: avertisseur sonore | 1 | |
| 8A | 4947115 Relais Usage: phare antibrouillard | 1 | |
| 10 | 5246350 Relais Usage: ventilateur de refroidissement phase 2 | 1 | |
| 11 | 8533176 Relais Usage: AC compresseur | 1 | |
| 13 | 4947115 Relais Usage: banquette arrière | 1 | |
| 14 | 4947115 Relais Usage: Feux de recul latéraux | 1 | |
| 15 | 4947115 Relais Usage: 2002-2002 | D223L | préchauffage filtre à carburant | 1 | |
| 16 | 4224200 13266315 Relais Usage: 2002-2002 | verrouillage centralisé hayon | 1 | |
| 16 | 4224200 13266315 Relais Usage: 2003-2003 | verrouillage centralisé hayon | 1 | |
| 17 | 4224200 13266315 Relais Usage: essuie-glace arrière | 1 | |
| 18 | 4224200 13266315 Relais Usage: pompe de lave-glace | 1 | |
| 19 | 5246350 Relais Usage: Contacteur d'allumage | 1 | |
| 21 | 4224200 13266315 Relais Usage: essuie-glace intermittent | 1 | |
| 21A | 4947115 Relais Usage: avertisseur sonore | 1 | |
| 22 | 5246350 Relais Usage: lunette arrière | 1 | |
| 23 | 8533176 Relais Usage: pompe à carburant | 1 | |
| 25 | 8533176 Relais Usage: relais démarrage | 1 | |
| 26 | 8533176 Relais Usage: système d'injection | 1 | |
| 27 | 4230108 Collier serrage | X | |
| 28 | 5263116 5266267 Unité électronique Usage: -2003 | Se programme à l'aide de TECH 2. | DICE | 1 | |
| 28 | 5266267 Unité électronique Usage: 2003- | Se programme à l'aide de TECH 2. | DICE | 1 | |
| 29 | 92150118 Vis | 2 | |
| 30 | 8587636 Agrafe-fusible | 1 | |
| 31 | 92150118 Vis | 1 | |
| 32 | 5038633 32025829 Relais Usage: Se programme à l'aide de TECH 2. Verrou du 5ème arceau | X | |
| 32 | 5038633 32025829 Relais Usage: Se programme à l'aide de TECH 2. lève-vitre | X | |
| 33 | 4809224 Clip | 2 | |
| 34 | 5165675 55354141 Relais Usage: 2002-2002 | D223L | bougie de préchauffage | 1 | |
| 35 | 4857678 Relais Usage: unité d'entraînement capote | 2 |
