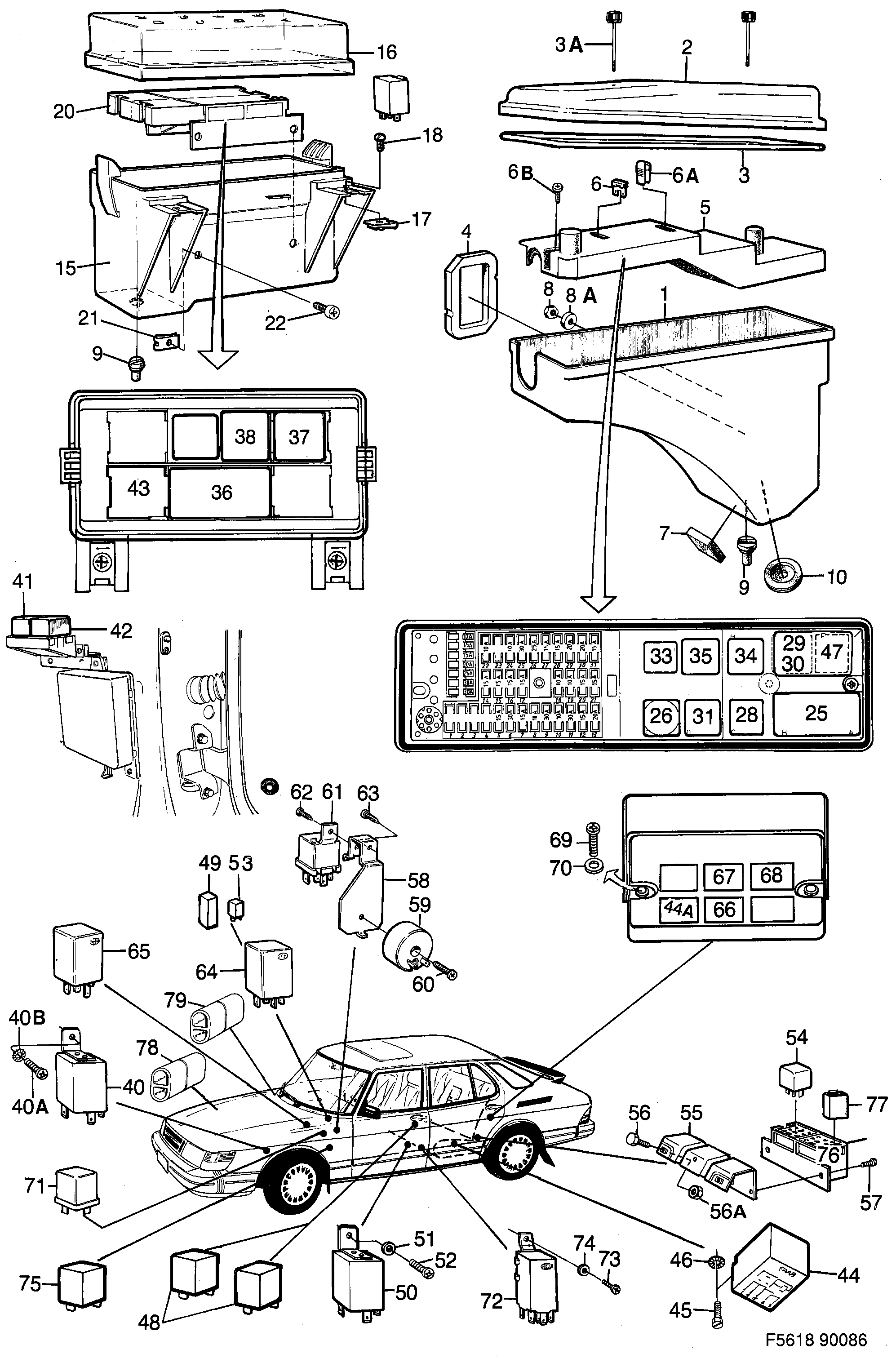

1420: Système électrique, généralités - Conduites et fusibles - Centrale électrique - Relais et fusibles
(1986 - 1989)
| Pos. | Réf. | Qté | |
|---|---|---|---|
| 1 | 8598773 Partie inférieure Usage: centrale électrique | 1 | |
| 2 | 9554866 Couvercle Usage: 1986-1986 | centrale électrique | 1 | |
| 2 | 9559493 Couvercle Usage: 1987-1987 | centrale électrique | 1 | |
| 2 | 9563719 Couvercle Usage: 1988-1988 | centrale électrique | 1 | |
| 2 | 9123258 Couvercle Usage: 1989-1989 | Valable aussi pour SE 1988B. centrale électrique | 1 | |
| 2 | 9554874 Couvercle Usage: 1986-1986 | centrale électrique | 1 | |
| 2 | 9559659 Couvercle Usage: 1987-1987 | centrale électrique | 1 | |
| 2 | 9563735 Couvercle Usage: 1988-1988 | centrale électrique | 1 | |
| 2 | 9554882 Couvercle Usage: 1986-1986 | B202 | centrale électrique | 1 | |
| 2 | 9559501 Couvercle Usage: 1987-1987 | B202 | centrale électrique | 1 | |
| 2 | 9563750 Couvercle Usage: 1988-1988 | B202 | centrale électrique | 1 | |
| 2 | 9123274 Couvercle Usage: 1989-1989 | B202 | Valable aussi pour SE 1988B. centrale électrique | 1 | |
| 2 | 9554890 Couvercle Usage: 1986-1986 | B202 | centrale électrique | 1 | |
| 2 | 9559667 Couvercle Usage: 1987-1987 | B202 | centrale électrique | 1 | |
| 2 | 9563776 Couvercle Usage: 1988-1988 | B202 | centrale électrique | 1 | |
| 2 | 9123282 Couvercle Usage: 1989-1989 | B202 | centrale électrique | 1 | |
| 3 | 8553265 Joint | 1 | |
| 3A | 8571663 Vis | 2 | |
| 4 | 8552671 Joint | 1 | |
| 5 | 9552969 Socle Usage: 1986-1987 | 1 | |
| 5 | 9559790 Socle Usage: 1988-1989 | 1 | |
| 6 | 7974637 Fusible Usage: 10A | X | |
| 6 | 7974645 Fusible Usage: 15A | X | |
| 6 | 7974652 Fusible Usage: 20A | X | |
| 6 | 7974660 Fusible Usage: 25A | X | |
| 6 | 7974678 Fusible Usage: 30A | X | |
| 6A | 8587636 Agrafe-fusible | 1 | |
| 6B | 7922909 Vis | 2 | |
| 7 | 8551392 Joint | 1 | |
| 8 | 8029555 8151227 Ecrou Usage: 1986-1987 | 3 | |
| 8 | 8151227 Ecrou Usage: 1988-1989 | 3 | |
| 8A | 8537623 Rondelle | 2 | |
| 9 | 7116452 Bouchon drainage Usage: 1986-1988 | 2 | |
| 10 | 7962004 Bague | 1 | |
| 15 | 8569196 Partie inférieure Usage: 1986-1988 | 1 | |
| 16 | 8571721 Couvercle Usage: 1986-1988 | centrale électrique | 1 | |
| 17 | 8569212 Clip Usage: 1986-1988 | 2 | |
| 18 | 7970601 92153219 Vis Usage: 1986-1988 | 2 | |
| 19 | 8551665 Boîtier contact | 2 | |
| 19 | 9518747 9124199 Boîtier contact Usage: 1987-1989 | Pour voitures équipées d'enrouleurs de ceintures de sécurité. | 2 | |
| 19A | 9519380 Porte-fusible Usage: 1987-1989 | Pour voitures équipées d'enrouleurs de ceintures de sécurité. | 1 | |
| 20 | 8571390 Support Usage: 1986-1988 | 2 | |
| 21 | 7968001 Ecrou d'agrafe Usage: 1986-1988 | 4 | |
| 22 | 8568289 Relais Usage: 1986-1988 | démarrage à chaud | 4 | |
| 25 | 9560889 Relais Usage: 1986-1987 | éclairage | 1 | |
| 25 | 9553546 Relais Usage: 1988-1989 | éclairage | 1 | |
| 25 | 9566647 4433801 Relais Usage: 1988-1988 | éclairage | 1 | |
| 25 | 9566647 4433801 Relais Usage: 1989-1989 | Valable aussi pour SE 1988B. éclairage | 1 | |
| 26 | 9522061 Relais Usage: Contacteur d'allumage | (8572943) | 1 | |
| 28 | 8522310 Relais Usage: lunette arrière | 1 | |
| 28 | 8588220 9519133 Relais Usage: 1986-1988 | Relais temporisé lunette arrière | 1 | |
| 28 | 9519133 Relais Usage: 1989-1989 | Relais temporisé lunette arrière | 1 | |
| 29 | 9550948 Relais Usage: I | pompe à carburant | 1 | |
| 30 | 9512849 Relais Usage: TURBO | pompe à carburant | 1 | |
| 30 | 8522310 Relais Usage: B202TURBO | pompe à carburant | 1 | |
| 31 | 9518481 Relais Usage: 1986-1987 | amplificateur de signaux | 1 | |
| 33 | 8522310 Relais Usage: avertisseur sonore | 1 | |
| 34 | 9513219 Relais Usage: Relais temporisé compresseur | AC | 1 | |
| 35 | 8572190 Relais Usage: ventilateur de refroidissement | AC | 1 | |
| 36 | 8584732 Relais Usage: B201 | Avec catalyseur. enrichissement à l'accélération | 1 | |
| 37 | 8599425 Relais Usage: 1986-1987, LHD | B201I | retardement | 1 | |
| 37 | 8599425 Relais Usage: 1988-1988 | B201I | retardement | 1 | |
| 38 | 8568271 Relais Usage: EU avec spécifications US. démarrage à chaud | 1 | |
| 38 | 8568271 Relais Usage: 1986-1988 | B201 | démarrage à chaud | 1 | |
| 38 | 8568289 Relais Usage: 1986-1987 | démarrage à chaud | 1 | |
| 40 | 8587677 Relais Usage: 1986-1986 | Relais temporisé ventilateur de refroidissement | 1 | |
| 40 | 9558073 Relais Usage: 1987-1989 | Relais temporisé ventilateur de refroidissement | 1 | |
| 40A | 7922800 Vis Usage: 1986-1988 | 1 | |
| 40A | 7922891 Vis Usage: 1989-1989 | Valable aussi pour SE 1988B. | 1 | |
| 40B | 7915556 92152203 Rondelle Usage: 1989-1989 | Valable aussi pour SE 1988B. | 1 | |
| 41 | 8536401 Relais Usage: B202 | pompe à carburant | 1 | |
| 42 | 8536401 Relais Usage: B202 | système LH | 1 | |
| 43 | 8522310 Relais Usage: LHD | antibrouillard | 1 | |
| 44 | 9512823 30526059 Relais Usage: EW | 1 | |
| 44A | 9512823 30526059 Relais Usage: 1989-1989 | EW | 1 | |
| 45 | 7973704 Vis Usage: 1986-1986 | 1 | |
| 45 | 7922891 Vis Usage: 1987-1987 | 1 | |
| 46 | 7915556 92152203 Rondelle | 1 | |
| 47 | 8591729 Relais Usage: 1986-1988 | indicateur de vitesse | 1 | |
| 47 | 9556390 Relais Usage: 1989-1989 | éclairage ville | 1 | |
| 48 | 9596560 Relais Usage: 1986-1988 | capote | 2 | |
| 48A | 9596560 Relais Usage: 1989-1989 | capote | 2 | |
| 49 | 8583627 Relais clignotant | 1 | |
| 50 | 8589319 Relais Usage: Relais temporisé éclairage intérieur | 1 | |
| 51 | 7915556 92152203 Rondelle | 1 | |
| 52 | 7973704 Vis Usage: 1986-1986 | 1 | |
| 52 | 7922891 Vis Usage: 1987-1989 | 1 | |
| 53 | 8553463 Relais Usage: essuie-glace intermittent | 1 | |
| 54 | 9556390 Relais Usage: 1987-1989, LHD | Pour voitures équipées d'enrouleurs de ceintures de sécurité. | 4 | |
| 55 | 9556184 Support Usage: 1987-1989, LHD | Pour voitures équipées d'enrouleurs de ceintures de sécurité. | 1 | |
| 56 | 7922800 Vis Usage: 1987-1989, LHD | Pour voitures équipées d'enrouleurs de ceintures de sécurité. | 4 | |
| 56A | 8029548 Ecrou Usage: 1987-1987, LHD | Pour voitures équipées d'enrouleurs de ceintures de sécurité. | 4 | |
| 56A | 8151219 8029548 Ecrou Usage: 1988-1989, LHD | Pour voitures équipées d'enrouleurs de ceintures de sécurité. | 4 | |
| 57 | 7922735 Vis Usage: 1987-1989, LHD | Pour voitures équipées d'enrouleurs de ceintures de sécurité. | 4 | |
| 58 | 9560939 Support Usage: 1987-1989 | dim-dip | 1 | |
| 59 | 9558875 Résistance Usage: 1987-1989 | dim-dip | 1 | |
| 60 | 7922826 Vis Usage: 1987-1989 | dim-dip | 2 | |
| 61 | 8591455 Relais Usage: 1987-1987 | dim-dip | 2 | |
| 61 | 9563099 Relais Usage: 1987- | dim-dip | 2 | |
| 62 | 7922347 Vis Usage: 1987-1989 | dim-dip | 1 | |
| 63 | 7922800 Vis Usage: 1987-1989 | dim-dip | 2 | |
| 64 | 8599433 Relais Usage: 1987-1987 | B201TURBO | Avec catalyseur. | 1 | |
| 64 | 9561044 Relais Usage: 1988-1989 | B201TURBO | Avec catalyseur. | 1 | |
| 65 | 8599425 Relais Usage: 1987-1989 | B201I | EU avec spécifications US. retardement | 1 | |
| 66 | 9515099 Relais Usage: 1989-1989 | Relais temporisé | 1 | |
| 67 | 9516071 Relais Usage: 1989-1989 | avertisseur de ceinture non bouclée | 1 | |
| 67 | 9563313 Répétiteur acoustique Usage: 1989- | avertisseur de ceinture non bouclée | 1 | |
| 68 | 9556390 Relais Usage: 1989-1989 | alarme antivol | 1 | |
| 69 | 7922891 Vis Usage: 1989-1989 | 2 | |
| 70 | 7968506 Rondelle Usage: 1989-1989 | 2 | |
| 71 | 8522310 Relais Usage: Sans catalyseur. Pièce du kit starter 89 82 423. | LH2.2 | 1 | |
| 72 | 8587669 Répétiteur acoustique Usage: -1989 | avertisseur de ceinture non bouclée | 1 | |
| 72 | 9567017 Répétiteur acoustique Usage: 1989- | avertisseur de ceinture non bouclée | 1 | |
| 73 | 7922420 Vis | 1 | |
| 74 | 7915556 92152203 Rondelle | 1 | |
| 75 | 8573560 Répétiteur acoustique Usage: pompe de refroidissement | 1 | |
| 76 | 9124199 Boîtier contact Usage: 1987-1989 | Pour voitures équipées d'enrouleurs de ceintures de sécurité. | 2 | |
| 77 | 9519380 Porte-fusible Usage: 1987-1989 | Pour voitures équipées d'enrouleurs de ceintures de sécurité. | 1 | |
| 78 | 8564007 Porte-fusible Usage: 1987-1989 | commande de toit | 1 | |
| 79 | 8564007 Porte-fusible Usage: 1986-1988 | sonde lambda | 1 |
