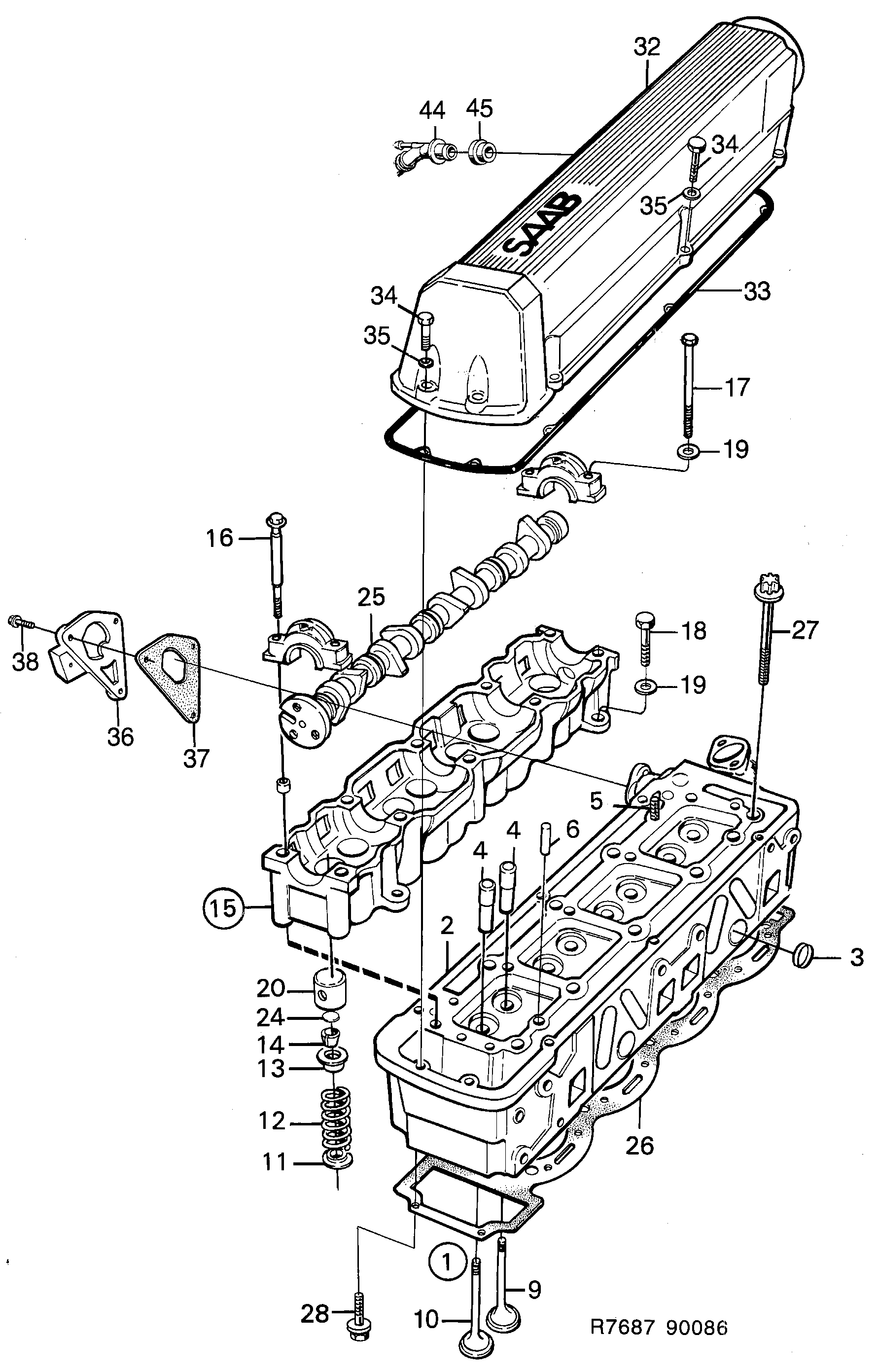

160: Moteur - Corps de moteur - Culasse

(1986 - 1989)

Pos.	Réf.	Description	Usage	Qté
1	7521180 7896905 Culasse Usage: C \| Egalement disponible en unité de rechange.	Culasse	C Egalement disponible en unité de rechange.	1
1	7522360 Culasse Usage: Pour la mise au rebut des soupapes d'échappement au sodium, voir la section 214 du manuel d'atelier. Egalement disponible en unité de rechange. \| (9353830)	Culasse	Pour la mise au rebut des soupapes d'échappement au sodium, voir la section 214 du manuel d'atelier. Egalement disponible en unité de rechange. (9353830)	1
2	7522741 Culasse Usage: I	Culasse	I	1
2	7521198 Culasse Usage: C	Culasse	C	1
3	8123218 Rondelle étanchéité Usage: 1986-1987	Rondelle étanchéité	1986-1987	2
3	7588320 Rondelle étanchéité Usage: 1988-1989	Rondelle étanchéité	1988-1989	2
4	8350944 Guide soupape Usage: STD	Guide soupape	STD	8
4	7587363 Guide soupape Usage: 1986-1988 \| Taille au dessus	Guide soupape	1986-1988 Taille au dessus	8
4	9119934 Guide soupape Usage: 1989-1989 \| Taille au dessus Valable aussi pour SE 1988B.	Guide soupape	1989-1989 Taille au dessus Valable aussi pour SE 1988B.	8
5	8034761 Goupille	Goupille		1
6	8034662 Goupille guide	Goupille guide		1
9	8346884 Soupape admission Usage: Admission.	Soupape admission	Admission.	4
9	8364390 Soupape admission Usage: TURBO \| Admission.	Soupape admission	TURBO Admission.	4
10	8362295 Soupape Usage: C \| Echappement.	Soupape	C Echappement.	4
10	9307356 Soupape Usage: Pour la mise au rebut des soupapes d'échappement au sodium, voir la section 214 du manuel d'atelier. Echappement.	Soupape	Pour la mise au rebut des soupapes d'échappement au sodium, voir la section 214 du manuel d'atelier. Echappement.	4
11	8346900 Rondelle	Rondelle		8
12	9351800 Ressort soupape	Ressort soupape		8
13	8346926 Rondelle	Rondelle		8
14	8347262 Taquet	Taquet		16
15	9308453 Logemement arbres cames	Logemement arbres cames		1
16	8356396 Vis	Vis		2
17	8348401 Vis	Vis		8
18	8083933 Vis Usage: 1986-1988	Vis	1986-1988	2
18	8082976 8083933 Vis Usage: 1989-1989 \| Valable aussi pour SE 1988B.	Vis	1989-1989 Valable aussi pour SE 1988B.	2
19	8029985 92153033 Rondelle	Rondelle		10
20	8346942 Poussoir soupape	Poussoir soupape		8
24	8308215 Rondelle ajustée Usage: 1,78 MM	Rondelle ajustée	1,78 MM	X
24	8308223 Rondelle ajustée Usage: 1,83 MM	Rondelle ajustée	1,83 MM	X
24	8308231 Rondelle ajustée Usage: 1,88 MM	Rondelle ajustée	1,88 MM	X
24	8308249 Rondelle ajustée Usage: 1,93 MM	Rondelle ajustée	1,93 MM	X
24	8308256 Rondelle ajustée Usage: 1,98 MM	Rondelle ajustée	1,98 MM	X
24	8308264 Rondelle ajustée Usage: 2,03 MM	Rondelle ajustée	2,03 MM	X
24	8308272 Rondelle ajustée Usage: 2,08 MM	Rondelle ajustée	2,08 MM	X
24	8308280 Rondelle ajustée Usage: 2,13 MM	Rondelle ajustée	2,13 MM	X
24	8308298 Rondelle ajustée Usage: 2,18 MM	Rondelle ajustée	2,18 MM	X
24	8308306 Rondelle ajustée Usage: 2,24 MM	Rondelle ajustée	2,24 MM	X
24	7524275 Rondelle ajustée Usage: 2,27 MM	Rondelle ajustée	2,27 MM	X
24	7524291 Rondelle ajustée Usage: 2,29 MM	Rondelle ajustée	2,29 MM	X
24	7524317 Rondelle ajustée Usage: 2,31 MM	Rondelle ajustée	2,31 MM	X
24	7524333 Rondelle ajustée Usage: 2,33 MM	Rondelle ajustée	2,33 MM	X
24	7524358 Rondelle ajustée Usage: 2,35 MM	Rondelle ajustée	2,35 MM	X
24	7524374 Rondelle ajustée Usage: 2,37 MM	Rondelle ajustée	2,37 MM	X
24	7524390 Rondelle ajustée Usage: 2,39 MM	Rondelle ajustée	2,39 MM	X
24	7524416 Rondelle ajustée Usage: 2,41 MM	Rondelle ajustée	2,41 MM	X
24	7524432 Rondelle ajustée Usage: 2,43 MM	Rondelle ajustée	2,43 MM	X
24	7524457 Rondelle ajustée Usage: 2,45 MM	Rondelle ajustée	2,45 MM	X
24	7524473 Rondelle ajustée Usage: 2,47 MM	Rondelle ajustée	2,47 MM	X
24	7524499 Rondelle ajustée Usage: 2,49 MM	Rondelle ajustée	2,49 MM	X
24	7524515 Rondelle ajustée Usage: 2,51 MM	Rondelle ajustée	2,51 MM	X
24	7524531 Rondelle ajustée Usage: 2,53 MM	Rondelle ajustée	2,53 MM	X
24	7524556 Rondelle ajustée Usage: 2,55 MM	Rondelle ajustée	2,55 MM	X
24	7524572 Rondelle ajustée Usage: 2,57 MM	Rondelle ajustée	2,57 MM	X
24	7524598 Rondelle ajustée Usage: 2,59 MM	Rondelle ajustée	2,59 MM	X
24	7524614 Rondelle ajustée Usage: 2,61 MM	Rondelle ajustée	2,61 MM	X
24	7524630 Rondelle ajustée Usage: 2,63 MM	Rondelle ajustée	2,63 MM	X
24	7524655 Rondelle ajustée Usage: 2,65 MM	Rondelle ajustée	2,65 MM	X
24	7524671 Rondelle ajustée Usage: 2,67 MM	Rondelle ajustée	2,67 MM	X
24	7524697 Rondelle ajustée Usage: 2,69 MM	Rondelle ajustée	2,69 MM	X
24	7524713 Rondelle ajustée Usage: 2,71 MM	Rondelle ajustée	2,71 MM	X
24	7524739 Rondelle ajustée Usage: 2,73 MM	Rondelle ajustée	2,73 MM	X
24	7524754 Rondelle ajustée Usage: 2,75 MM	Rondelle ajustée	2,75 MM	X
24	7524770 Rondelle ajustée Usage: 2,77 MM	Rondelle ajustée	2,77 MM	X
24	7524796 Rondelle ajustée Usage: 2,79 MM	Rondelle ajustée	2,79 MM	X
24	7524812 Rondelle ajustée Usage: 2,81 MM	Rondelle ajustée	2,81 MM	X
24	7524838 Rondelle ajustée Usage: 2,83 MM	Rondelle ajustée	2,83 MM	X
24	7524853 Rondelle ajustée Usage: 2,85 MM	Rondelle ajustée	2,85 MM	X
25	9354705 Arbre cames Usage: 1986-1986	Arbre cames	1986-1986	1
25	7563141 Arbre cames Usage: 1987-1989	Arbre cames	1987-1989	1
26	7505217 7585037 Joint Usage: 1986-1986	Joint	1986-1986	1
26	7585037 Joint Usage: 1987-1989	Joint	1987-1989	1
26	7521859 Joint Usage: 1,7 MM	Joint	1,7 MM	1
27	7518343 Vis	Vis		10
28	8125189 Vis	Vis		2
32	9358045 Cache-soupapes Usage: 1988-1988	Cache-soupapes	1988-1988	1
32	7486780 Cache-soupapes Usage: 1988-1988 \| Pour B201 Turbo, utiliser le cache-soupapes 9358015 si le numéro de moteur est compris entre J065871 et J075911. Pour B201I avec catalyseur, utiliser le cache-soupapes 9358015 si numéro de moteur est compris entre J065781 et J073752. Pour B201I et C, utiliser le cache-soupapes 9358015 si numéro de moteur est compris entre J066423 et J098340.	Cache-soupapes	1988-1988 Pour B201 Turbo, utiliser le cache-soupapes 9358015 si le numéro de moteur est compris entre J065871 et J075911. Pour B201I avec catalyseur, utiliser le cache-soupapes 9358015 si numéro de moteur est compris entre J065781 et J073752. Pour B201I et C, utiliser le cache-soupapes 9358015 si numéro de moteur est compris entre J066423 et J098340.	1
33	9355991 Joint	Joint		1
34	8097941 Vis	Vis		8
35	8029951 Rondelle	Rondelle		8
36	9308693 Couvercle	Couvercle		1
37	9306721 7566458 Joint Usage: 1986-1986	Joint	1986-1986	1
37	7566458 Joint Usage: 1987-1989	Joint	1987-1989	1
38	8125189 Vis	Vis		3
44	8360240 Raccord	Raccord		1
44	7517048 Raccord Usage: 1987-1989 \| TURBO	Raccord	1987-1989 TURBO	1
45	8360257 9549593 Bague Usage: 1986-1986	Bague	1986-1986	1
45	7515190 9549593 Bague Usage: 1987-1989	Bague	1987-1989	1
	9337213 Kit joints Usage: C \| Moteur.	Kit joints	C Moteur.	X
	9337221 Kit joints Usage: I \| Moteur.	Kit joints	I Moteur.	X
	9337239 Pochette Rodage Usage: C	Pochette Rodage	C	X
	9337247 Pochette Rodage Usage: I	Pochette Rodage	I	X
	9337254 Pochette Rodage Usage: TURBO	Pochette Rodage	TURBO	X
	8817728 Rondelle	Rondelle		X
