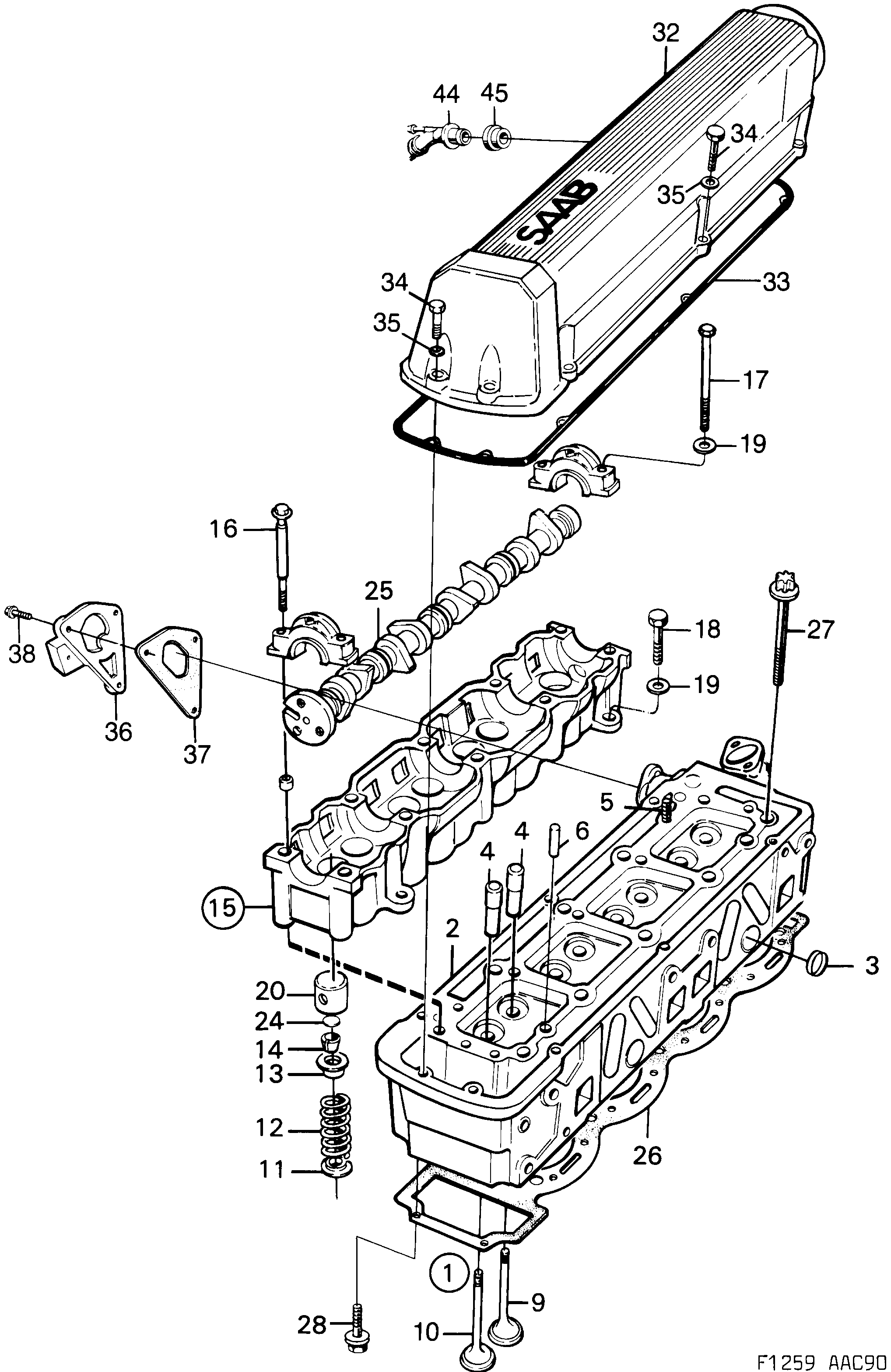

170: Moteur - Corps de moteur - Culasse

(1990 - 1993)

Concerne aussi CV 1994

Pos.	Réf.	Description	Usage	Qté
1	7521180 7896905 Culasse Usage: C \| Egalement disponible en unité de rechange.	Culasse	C Egalement disponible en unité de rechange.	1
1	7522360 Culasse Usage: I \| Egalement disponible en unité de rechange.	Culasse	I Egalement disponible en unité de rechange.	1
2	7521198 Culasse Usage: C	Culasse	C	1
2	7522741 Culasse Usage: I	Culasse	I	1
3	7588320 Rondelle étanchéité	Rondelle étanchéité		2
4	8350944 Guide soupape Usage: STD	Guide soupape	STD	8
4	9119934 Guide soupape Usage: Surdimension	Guide soupape	Surdimension	8
5	8034761 Goupille	Goupille		1
6	8034662 Goupille guide	Goupille guide		1
9	8346884 Soupape admission Usage: Admission.	Soupape admission	Admission.	4
10	8362295 Soupape Usage: C \| Echappement.	Soupape	C Echappement.	4
10	9307356 Soupape Usage: I \| Pour la mise au rebut des soupapes d'échappement au sodium, voir la section 214 du manuel d'atelier. Echappement.	Soupape	I Pour la mise au rebut des soupapes d'échappement au sodium, voir la section 214 du manuel d'atelier. Echappement.	4
11	8346900 Rondelle	Rondelle		8
12	9351800 Ressort soupape	Ressort soupape		8
13	8346926 Rondelle	Rondelle		8
14	8347262 Taquet	Taquet		16
15	9308453 Logemement arbres cames	Logemement arbres cames		1
16	8356396 Vis	Vis		2
17	8348401 Vis	Vis		8
18	8082976 8083933 Vis	Vis		2
19	9166372 32000432 Rondelle Usage: (8029985)	Rondelle	(8029985)	10
20	8346942 Poussoir soupape	Poussoir soupape		8
24	8308215 Rondelle ajustée Usage: 1,78 MM	Rondelle ajustée	1,78 MM	X
24	8308223 Rondelle ajustée Usage: 1,83 MM	Rondelle ajustée	1,83 MM	X
24	8308231 Rondelle ajustée Usage: 1,88 MM	Rondelle ajustée	1,88 MM	X
24	8308249 Rondelle ajustée Usage: 1,93 MM	Rondelle ajustée	1,93 MM	X
24	8308256 Rondelle ajustée Usage: 1,98 MM	Rondelle ajustée	1,98 MM	X
24	8308264 Rondelle ajustée Usage: 2,03 MM	Rondelle ajustée	2,03 MM	X
24	8308272 Rondelle ajustée Usage: 2,08 MM	Rondelle ajustée	2,08 MM	X
24	8308280 Rondelle ajustée Usage: 2,13 MM	Rondelle ajustée	2,13 MM	X
24	8308298 Rondelle ajustée Usage: 2,18 MM	Rondelle ajustée	2,18 MM	X
24	8308306 Rondelle ajustée Usage: 2,24 MM	Rondelle ajustée	2,24 MM	X
24	7524275 Rondelle ajustée Usage: 2,27 MM	Rondelle ajustée	2,27 MM	X
24	7524291 Rondelle ajustée Usage: 2,29 MM	Rondelle ajustée	2,29 MM	X
24	7524317 Rondelle ajustée Usage: 2,31 MM	Rondelle ajustée	2,31 MM	X
24	7524333 Rondelle ajustée Usage: 2,33 MM	Rondelle ajustée	2,33 MM	X
24	7524358 Rondelle ajustée Usage: 2,35 MM	Rondelle ajustée	2,35 MM	X
24	7524374 Rondelle ajustée Usage: 2,37 MM	Rondelle ajustée	2,37 MM	X
24	7524390 Rondelle ajustée Usage: 2,39 MM	Rondelle ajustée	2,39 MM	X
24	7524416 Rondelle ajustée Usage: 2,41 MM	Rondelle ajustée	2,41 MM	X
24	7524432 Rondelle ajustée Usage: 2,43 MM	Rondelle ajustée	2,43 MM	X
24	7524457 Rondelle ajustée Usage: 2,45 MM	Rondelle ajustée	2,45 MM	X
24	7524473 Rondelle ajustée Usage: 2,47 MM	Rondelle ajustée	2,47 MM	X
24	7524499 Rondelle ajustée Usage: 2,49 MM	Rondelle ajustée	2,49 MM	X
24	7524515 Rondelle ajustée Usage: 2,51 MM	Rondelle ajustée	2,51 MM	X
24	7524531 Rondelle ajustée Usage: 2,53 MM	Rondelle ajustée	2,53 MM	X
24	7524556 Rondelle ajustée Usage: 2,55 MM	Rondelle ajustée	2,55 MM	X
24	7524572 Rondelle ajustée Usage: 2,57 MM	Rondelle ajustée	2,57 MM	X
24	7524598 Rondelle ajustée Usage: 2,59 MM	Rondelle ajustée	2,59 MM	X
24	7524614 Rondelle ajustée Usage: 2,61 MM	Rondelle ajustée	2,61 MM	X
24	7524630 Rondelle ajustée Usage: 2,63 MM	Rondelle ajustée	2,63 MM	X
24	7524655 Rondelle ajustée Usage: 2,65 MM	Rondelle ajustée	2,65 MM	X
24	7524671 Rondelle ajustée Usage: 2,67 MM	Rondelle ajustée	2,67 MM	X
24	7524697 Rondelle ajustée Usage: 2,69 MM	Rondelle ajustée	2,69 MM	X
24	7524713 Rondelle ajustée Usage: 2,71 MM	Rondelle ajustée	2,71 MM	X
24	7524739 Rondelle ajustée Usage: 2,73 MM	Rondelle ajustée	2,73 MM	X
24	7524754 Rondelle ajustée Usage: 2,75 MM	Rondelle ajustée	2,75 MM	X
24	7524770 Rondelle ajustée Usage: 2,77 MM	Rondelle ajustée	2,77 MM	X
24	7524796 Rondelle ajustée Usage: 2,79 MM	Rondelle ajustée	2,79 MM	X
24	7524812 Rondelle ajustée Usage: 2,81 MM	Rondelle ajustée	2,81 MM	X
24	7524838 Rondelle ajustée Usage: 2,83 MM	Rondelle ajustée	2,83 MM	X
24	7524853 Rondelle ajustée Usage: 2,85 MM	Rondelle ajustée	2,85 MM	X
25	7563141 Arbre cames	Arbre cames		1
26	7585037 Joint	Joint		1
26	7856594 Joint Usage: 1,7 MM	Joint	1,7 MM	1
27	7518343 Vis	Vis		10
28	8125189 Vis	Vis		2
32	7486780 Cache-soupapes	Cache-soupapes		1
33	9355991 Joint	Joint		1
34	8097941 Vis	Vis		8
35	9166364 Rondelle Usage: (8029951)	Rondelle	(8029951)	8
36	9308693 Couvercle	Couvercle		1
37	7566458 Joint	Joint		1
38	8125189 Vis	Vis		3
44	8360240 Raccord	Raccord		1
45	7515190 9549593 Bague	Bague		1
	9337213 Kit joints Usage: C \| Moteur.	Kit joints	C Moteur.	X
	9337221 Kit joints Usage: I \| Moteur.	Kit joints	I Moteur.	X
	9337239 Pochette Rodage Usage: C	Pochette Rodage	C	X
	9337247 Pochette Rodage Usage: I	Pochette Rodage	I	X
	8817728 Rondelle	Rondelle		X
