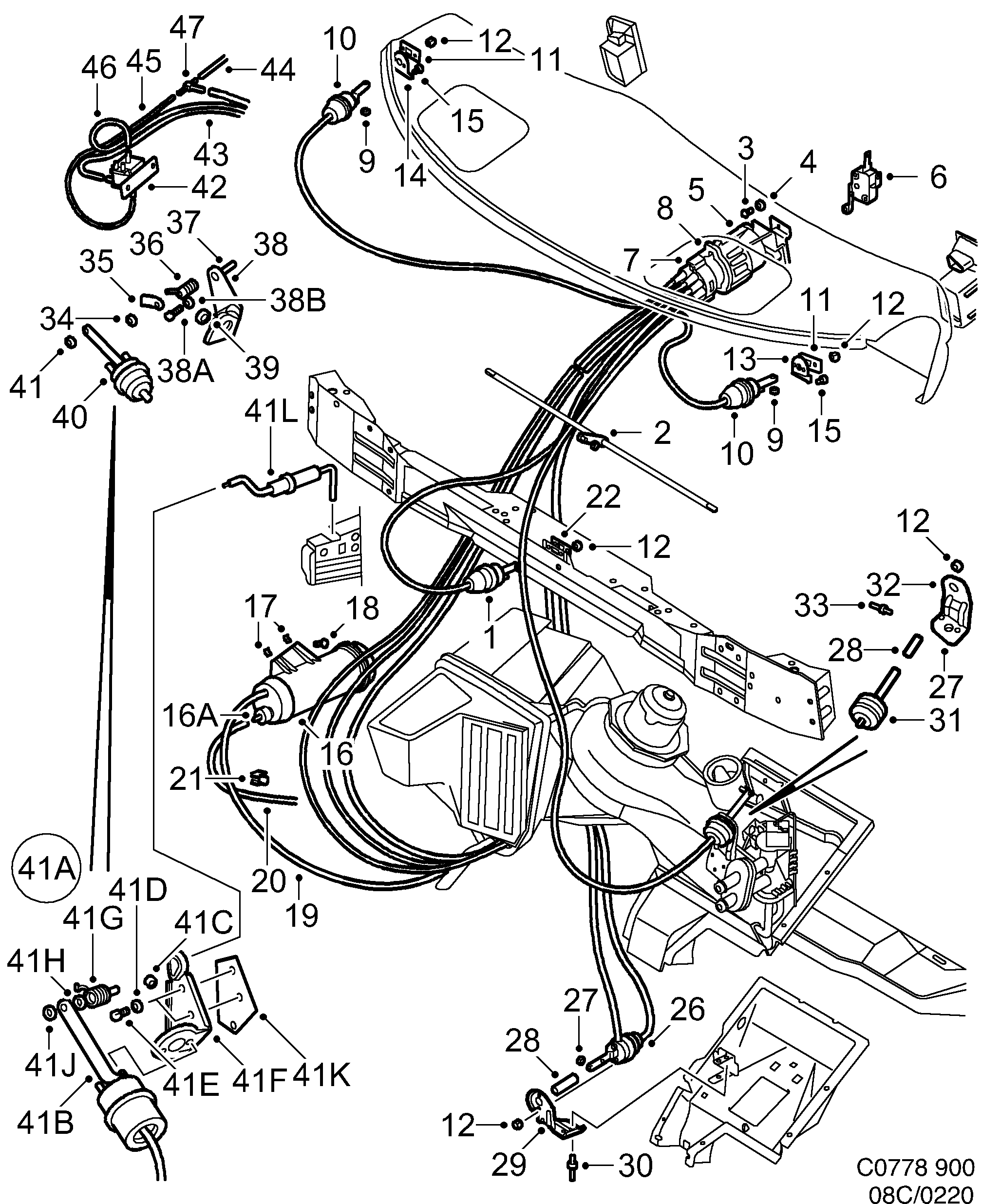

220: Chauffage et ventilation - Système à vide

(1986 - 1989)

Pos.	Réf.	Description	Usage	Qté
1	9420290 Servo de vide	Servo de vide		1
2	9441221 Collier serrage	Collier serrage		1
3	7971393 Vis	Vis		3
4	7916489 92153032 Rondelle	Rondelle		1
5	9480641 Sélecteur Usage: -1986	Sélecteur	-1986	1
5	9481649 Sélecteur Usage: 1986-1988	Sélecteur	1986-1988	1
5	4070454 Sélecteur Usage: 1989-1989	Sélecteur	1989-1989	1
6	8588626 Interrupteur Usage: 1986-1988	Interrupteur	1986-1988	2
6	4062964 Interrupteur Usage: 1989-1989	Interrupteur	1989-1989	2
7	9426198 Régulateur dépression Usage: -1986	Régulateur dépression	-1986	1
7	9481607 Conduite dépression Usage: 1986-1987	Conduite dépression	1986-1987	1
7	9482480 Conduite dépression Usage: 1988-1989	Conduite dépression	1988-1989	1
8	9444605 Rondelle	Rondelle		1
9	9441221 Collier serrage	Collier serrage		2
10	9430968 Servo de vide	Servo de vide		2
11	9450487 Rondelle	Rondelle		2
12	7940406 Ecrou	Ecrou		6
13	9426651 Console Usage: LH	Console	LH	1
14	9426644 Console Usage: RH	Console	RH	1
15	7961709 Rivet	Rivet		4
16	9437906 Réservoir vide	Réservoir vide		1
16A	8605107 Kit valve antiretour	Kit valve antiretour		1
17	9437955 Ecrou	Ecrou		2
18	7922891 Vis	Vis		2
19	9420092 Flexible	Flexible		1
20	9136243 Flexible à dépression Usage: Vendu par longueurs de 5m \| L=1470 MM	Flexible à dépression	Vendu par longueurs de 5m L=1470 MM	1
20	9136243 Flexible à dépression Usage: I \| Vendu par longueurs de 5m \| L=1670 MM	Flexible à dépression	I Vendu par longueurs de 5m L=1670 MM	1
21	7933443 Clip	Clip		4
22	9473828 Capot protection	Capot protection		1
26	9422940 Servo de vide	Servo de vide		1
26	9480534 Servo de vide Usage: AC	Servo de vide	AC	1
27	9441221 Collier serrage	Collier serrage		2
28	9444811 Protection	Protection		2
29	9417973 Console	Console		1
30	7972490 92153058 Rivet	Rivet		2
31	9479924 Servo de vide	Servo de vide		1
32	9417924 Console	Console		1
33	7972045 Rivet	Rivet		2
34	7965809 Clip Usage: AC	Clip	AC	1
35	9400896 Levier Usage: AC	Levier	AC	1
36	9420274 Ressort Usage: AC	Ressort	AC	1
37	9420282 Console Usage: AC	Console	AC	1
38	7972490 92153058 Rivet Usage: AC	Rivet	AC	3
38A	Vis Usage: AC \| NLS	Vis	AC NLS
38B	Ecrou Usage: AC \| NLS	Ecrou	AC NLS
39	7940398 Contre-écrou Usage: AC	Contre-écrou	AC	2
40	9420266 Servo de vide Usage: AC	Servo de vide	AC	1
41	9441221 Collier serrage Usage: AC	Collier serrage	AC	1
41A	8821126 Servo de vide Usage: AC,CLARION	Servo de vide	AC,CLARION	1
41B	8820417 Servo de vide Usage: AC,CLARION	Servo de vide	AC,CLARION	1
41C	8074098 Ecrou Usage: AC,CLARION	Ecrou	AC,CLARION	2
41D	7933807 Rondelle Usage: AC,CLARION	Rondelle	AC,CLARION	3
41E	8019531 Vis Usage: AC,CLARION	Vis	AC,CLARION	3
41F	8820425 Console Usage: AC,CLARION	Console	AC,CLARION	1
41G	8820490 Ressort Usage: AC,CLARION	Ressort	AC,CLARION	1
41H	8820508 Entretoise Usage: AC,CLARION	Entretoise	AC,CLARION	1
41J	8820474 Clip Usage: AC,CLARION	Clip	AC,CLARION	1
41K	8820433 Bouterolle Usage: AC,CLARION	Bouterolle	AC,CLARION	1
41L	8820441 Arbre Usage: AC,CLARION	Arbre	AC,CLARION	1
42	Voir section 850 (Groupe 2) Vanne électromagnétique	Vanne électromagnétique
43	9480559 Tuyau dépression Usage: 1986-1987 \| AC	Tuyau dépression	1986-1987 AC	1
43	9420308 Tuyau dépression Usage: 1988-1989 \| AC	Tuyau dépression	1988-1989 AC	1
44	9480567 Tuyau dépression Usage: 1986-1988 \| AC	Tuyau dépression	1986-1988 AC	1
44	9482571 Tuyau dépression Usage: 1989-1989 \| AC	Tuyau dépression	1989-1989 AC	1
45	9480278 Tuyau dépression Usage: 1986-1988 \| AC	Tuyau dépression	1986-1988 AC	3
45	9482563 Tuyau dépression Usage: 1989-1989 \| AC	Tuyau dépression	1989-1989 AC	3
46	9480666 Tuyau dépression Usage: 1986-1987 \| AC	Tuyau dépression	1986-1987 AC	1
	Centrale de chauffage	Centrale de chauffage
46	9420308 Tuyau dépression Usage: 1988-1988 \| AC	Tuyau dépression	1988-1988 AC	1
	Centrale de chauffage	Centrale de chauffage
46	9482589 Tuyau dépression Usage: 1989-1989 \| AC	Tuyau dépression	1989-1989 AC	1
	Centrale de chauffage	Centrale de chauffage
47	9480575 Tuyau-T Usage: AC	Tuyau-T	AC	2
	9136243 Flexible à dépression Usage: Vendu par longueurs de 5m \| L=5000 MM	Flexible à dépression	Vendu par longueurs de 5m L=5000 MM	X
