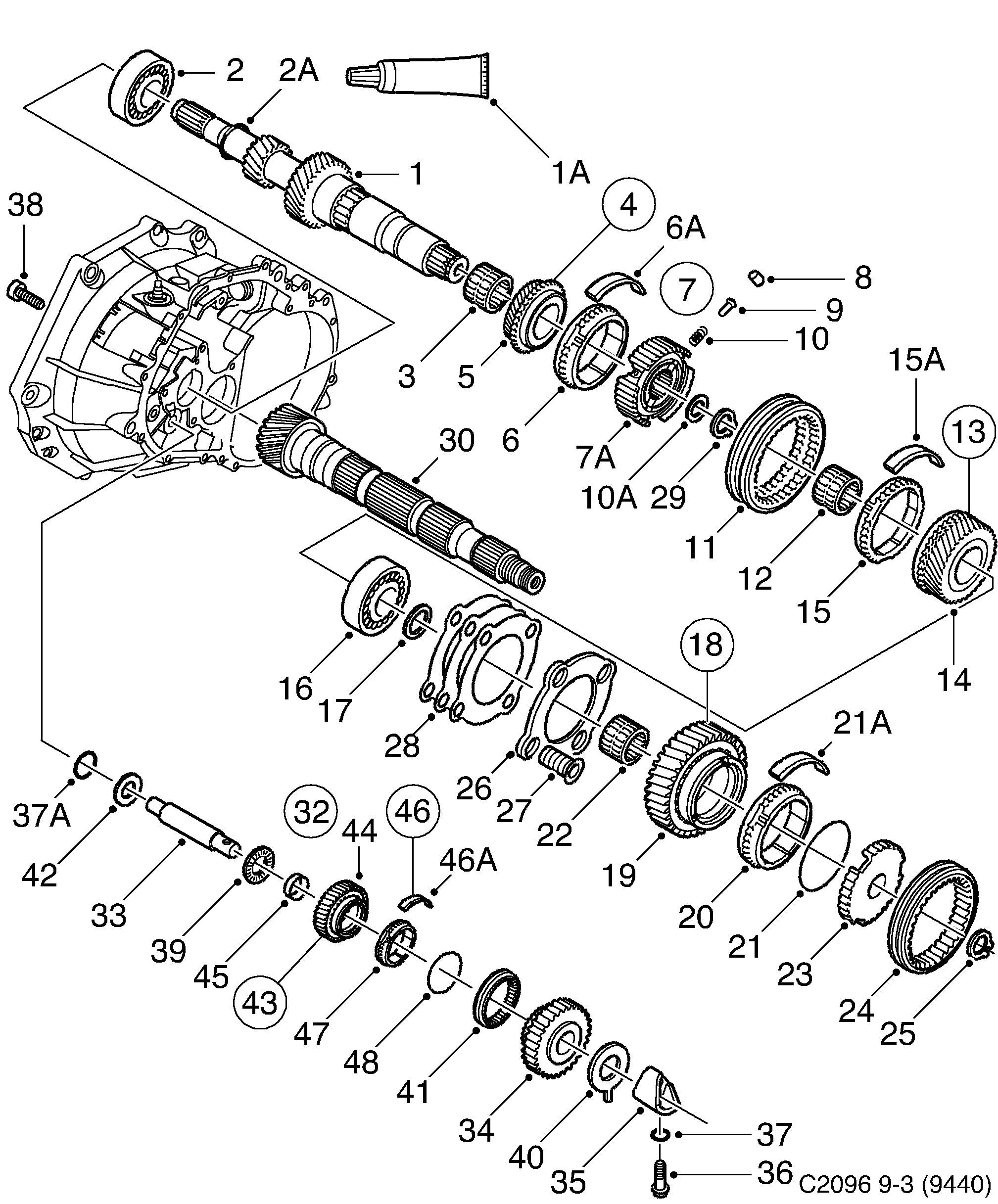

2300: Transmission - Boîte de vitesses, manuelle - Arbres, pignons - Arbre primaire
(2003 - 2011 | B207 | M)
| Pos. | Réf. | Qté | |
|---|---|---|---|
| 1 | 90490893 Arbre Usage: Z=13 FM 55101 | 1 | |
| 1 | 90490892 Arbre Usage: Z=12 FM57102, FM57301 | 1 | |
| 2A | Anneau verrouillage Usage: N'est pas une pièce de rechange distincte. | 1 | |
| 1A | 90397024 Graisse | 1 | |
| 2 | 90490861 Roulement rouleaux | 1 | |
| 3 | 90490856 Roulement aiguilles | 1 | |
| 4 | 55352414 Pignon Usage: 3 | 1 | |
| 5 | 90490962 Pignon Usage: N'est pas une pièce de rechange distincte. | Z=39 3 | 1 | |
| 6 | 90490974 Synchroniseur Usage: 3 | 1 | |
| 6A | 90490860 Ressort à lames | 3 | |
| 7 | 55352403 Moyeu Usage: 3/4 | 1 | |
| 7A | 90490955 Moyeu Usage: 3/4 | 1 | |
| 8 | 90511265 Galet | 3 | |
| 9 | 90511266 Plongeur | 3 | |
| 10 | 55354967 Ressort pression | 3 | |
| 10A | 90543241 Rondelle | 1 | |
| 11 | 12755210 Manchon | 1 | |
| 12 | 90490857 Roulement aiguilles | 1 | |
| 13 | 55352415 Pignon Usage: 4 | 1 | |
| 14 | 90490963 Pignon Usage: N'est pas une pièce de rechange distincte. | Z=47 4 | 1 | |
| 15 | 90490974 Synchroniseur Usage: 4 | 1 | |
| 15A | 90490860 Ressort à lames | 3 | |
| 16 | 90490868 Roulement rouleaux | 1 | |
| 17 | 90511077 Circlip | 1 | |
| 18 | 55352416 Pignon | 1 | |
| 19 | 55352084 Pignon Usage: N'est pas une pièce de rechange distincte. | Z=53 5 | 1 | |
| 20 | 90490977 Synchroniseur Usage: 5 | 1 | |
| 21 | 90511081 Anneau élastique Usage: 5 | 1 | |
| 21A | 12791537 Ressort à lames Usage: 5 | 3 | |
| 22 | 90511083 Roulement aiguilles | 1 | |
| 23 | 9117779 93192610 Moyeu Usage: -1985 | 1 | |
| 23 | 93192610 Moyeu Usage: 2008-2011 | 1 | |
| 24 | 12755239 93192610 Manchon Usage: -1985 | 5 | 1 | |
| 24 | 93192610 Moyeu Usage: 1985- | 5 | 1 | |
| 25 | 90511085 Circlip | 1 | |
| 26 | 90511104 Support | 1 | |
| 27 | 90511105 Vis | 1 | |
| 28 | 90511106 Rondelle ajustée Usage: 0,1 MM | X | |
| 28 | 90511107 Rondelle ajustée Usage: 0,15 MM | X | |
| 28 | 90511108 Rondelle ajustée Usage: 0,3 MM | X | |
| 28 | 90511273 Rondelle ajustée Usage: 0,5 MM | X | |
| 28 | 90511274 Rondelle ajustée Usage: 1,0 MM | X | |
| 29 | 90511109 Anneau verrouillage | 1 | |
| 30 | Arbre p-pignon Usage: 2003-2005 | ||
| 30 | Arbre p-pignon Usage: 2006-2011 | ||
| 32 | 55353992 Pignon Usage: R FM 55101 | 1 | |
| 32 | 55352410 Pignon Usage: R FM 57301, FM 57102 | 1 | |
| 33 | 90541189 Axe fourchette Usage: R | 1 | |
| 34 | 90511112 Pignon Usage: R | 1 | |
| 35 | 90511113 Support Usage: R | 1 | |
| 36 | 55354192 92152408 Vis à bride Usage: 2003-2003 | R | 1 | |
| 36 | 92152408 Vis à bride Usage: 2004-2011 | R | 1 | |
| 37 | 90541193 Joint torique Usage: R | 1 | |
| 37A | 90541193 Joint torique Usage: R | 1 | |
| 38 | 90511240 92151830 Vis Usage: 2003-2006 | R | X | |
| 38 | 92151830 Vis Usage: 2007-2011 | R | X | |
| 39 | 90490855 Roulement axial à aiguilles Usage: R | 1 | |
| 40 | 90511118 Disque de butée Usage: R | 1 | |
| 41 | 90490968 Manchon Usage: R | 1 | |
| 42 | 90541192 Rondelle entretoise Usage: R | 1 | |
| 43 | 55556488 Pignon Usage: 2003-2005 | FM 55101 | 1 | |
| 43 | 55352399 Pignon marche arrière Usage: 2006-2011 | FM 55101 | 1 | |
| 43 | 93177722 55352409 Pignon Usage: FM 57102 | 1 | |
| 44 | 90490967 Pignon marche arrière Usage: N'est pas une pièce de rechange distincte. | Z=13 FM 55101 | 1 | |
| 44 | 90490966 Pignon marche arrière Usage: N'est pas une pièce de rechange distincte. | Z=12 FM57102 | 1 | |
| 45 | 30549335 Bague Usage: R | 1 | |
| 46 | 55352080 Synchroniseur Usage: R | 1 | |
| 46A | 12791541 Ressort à lames Usage: R | 3 | |
| 47 | 90490971 Synchroniseur Usage: R | 1 | |
| 48 | 90511116 Anneau élastique Usage: R | 1 |
