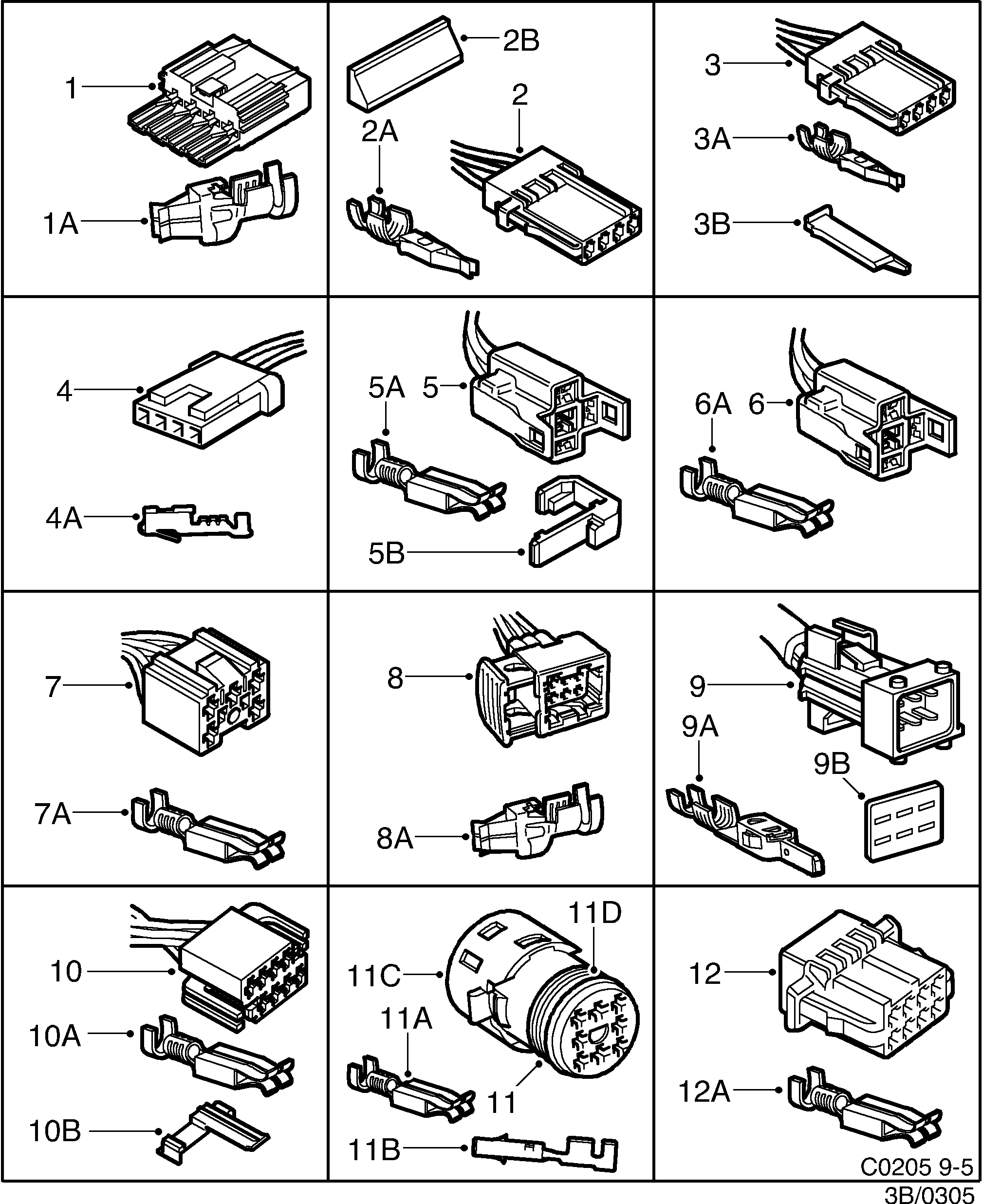

305: Système électrique, boîte de connexion - Conduites et fusibles - Connecteur, etc - 4 broches-8 broches
(2000)
| Pos. | Réf. | Qté | |
|---|---|---|---|
| 1 | 4230181 Boîtier de connecteur Usage: 4-poles, douille | FUSE HOLDER | X | |
| 1A | 4464343 Cosse Usage: AREA 4,0-6,0 MM2 | X | |
| 2 | 4733242 12789433 Boîtier de connecteur Usage: 4-poles, douille | ANTENNA REMOTE, POSITION SENSOR, ANTENNA IMMOBELIZER, LOCK MOTOR BOOT LID 5D | X | |
| 2A | 4115499 12790414 Cosse Usage: AREA 0,5-1,0 MM2 | X | |
| 2B | 4733267 12789185 Verrouillage | X | |
| 3 | 4733259 Boîtier de connecteur Usage: 4-poles, douille | SWITCH SUN ROOF, SWITCH CENTRAL LOCK | X | |
| 3A | 4115499 12790414 Cosse Usage: AREA 0,5-1,0 MM2 | X | |
| 3B | 4733267 12789185 Verrouillage | X | |
| 4 | 4537411 Boîtier de connecteur Usage: 4-poles, douille | MICROPHONE | X | |
| 4A | 4538310 Cosse Usage: AREA 0,2-0,56 MM2 | X | |
| 5 | 4224317 Boîtier de connecteur Usage: 4-poles, douille | SWITCH BRAKE LIGHT | X | |
| 5A | 9120791 30520557 Cosse Usage: AREA 2,5-4,0 MM2 | X | |
| 5B | 4224333 Verrouillage | X | |
| 6 | 4811261 Boîtier de connecteur Usage: 4-poles, douille | CONTACT CLUTCH | X | |
| 6A | 9120791 30520557 Cosse Usage: AREA 2,5-4,0 MM2 | X | |
| 7 | 4224168 Boîtier de connecteur Usage: 5-poles, douille | HEATING PAD REAR SEAT | X | |
| 7A | 9120791 30520557 Cosse Usage: AREA 2,5-4,0 MM2 | X | |
| 8 | 4113809 12788966 Boîtier de connecteur Usage: 6-poles, douille | HEADLAMP WIPER MOTOR, CENTRAL LOCK, SWITCH WINDOW LIFT, GEAR POSITION DETENT, WINDOW WIPER MOTOR, CONNECTI0N CABLE HARNESS CD-PLAYER, CONNECTION CABLE HARNESS BUMPER, PARKING ASSISTANCE | X | |
| 8A | 4061586 Cosse Usage: AREA 1,0-2,5 MM2 | X | |
| 8A | 9120957 12789796 Cosse Usage: AREA 1,0-2,5 MM2 | X | |
| 9 | 4113858 Boîtier de connecteur Usage: 6-poles, broche | CONNECTION CABLE HARNESS BUMPER | X | |
| 9A | 4115192 12789934 Cosse Usage: AREA 1,0-2,5 MM2 | X | |
| 9B | 4114377 Joint | X | |
| 10 | 5241674 12798372 Boîtier de connecteur Usage: 8-poles, douille | IGNITION SWITCH | X | |
| 10A | 9120791 30520557 Cosse Usage: AREA 2,5-4,0 MM2 | X | |
| 10B | 5241401 Verrouillage | X | |
| 11 | 4466462 Boîtier de connecteur Usage: 8-poles, douille | THROTTLE CONTROL | X | |
| 11A | 4350526 Cosse Usage: AREA 0,5-1,0 MM2 | X | |
| 11B | 4538229 Cosse Usage: AREA 0,5-1,0 MM2 | X | |
| 11C | 4466470 Capot | X | |
| 11D | 4692828 Joint | X | |
| 12 | 4807962 12790200 Boîtier de connecteur Usage: 8-poles, douille | CONECTION BOOT LID 5D | X | |
| 12A | 4115499 12790414 Cosse Usage: AREA 0,5-1,0 MM2 | X | |
| 12 | 4807970 12790201 Boîtier de connecteur Usage: 8-poles, douille | CONECTION BOOT LID 5D | X | |
| 12A | 4115499 12790414 Cosse Usage: AREA 0,5-1,0 MM2 | X |
