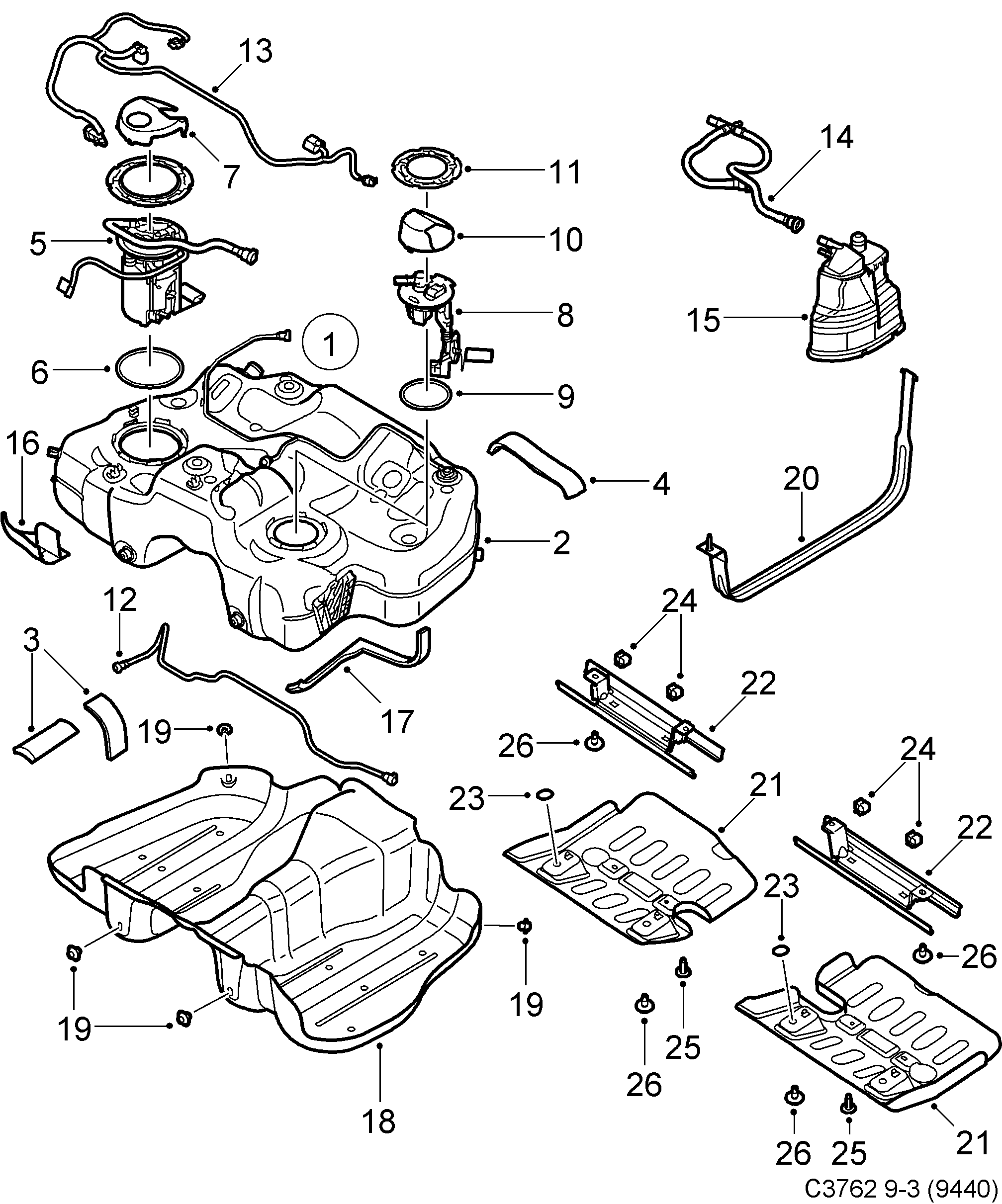

3130: Moteur - Système de carburant - Réservoir carburant
(2008 - 2011 | B284)
Avec transmission intégrale (XWD)
| Pos. | Réf. | Qté | |
|---|---|---|---|
| 1 | 12778058 Réservoir carburant Usage: Ensemble | 1 | |
| 2 | 12781654 Réservoir carburant | 1 | |
| 3 | 12784770 Isolant | 1 | |
| 4 | 12841859 Isolant | 1 | |
| 5 | 12780869 Pompe carburant | 1 | |
| 6 | 22682111 Joint torique Usage: pompe à carburant | 1 | |
| 7 | 12781296 Capot Usage: pompe à carburant | 1 | |
| 8 | 12783024 Jauge carburant | 1 | |
| 9 | 15776433 Bague étanchéité | 1 | |
| 10 | 12781304 Capot | 1 | |
| 11 | 15776431 Retenue | 1 | |
| 12 | 12783030 Tuyau, evaporation de carburant | 1 | |
| 13 | 12783031 Câble de connexion | 1 | |
| 14 | 12781658 Tuyau, evaporation de carburant | 1 | |
| 15 | 13230482 Réservoir | 1 | |
25932573 Vanne électromagnétique | 1 | ||
22682316 Cartouche filtre | 1 | ||
25827633 Joint | 1 | ||
13267930 Couvercle | 1 | ||
13267929 Obturateur | 1 | ||
| 16 | 12781651 Protection | 1 | |
| 17 | 12842153 Joint | 1 | |
| 18 | 12781649 Tôle isolante | 1 | |
| 19 | 22718369 Rivet plastique | 4 | |
| 20 | 12777526 Ruban serrage Usage: LH | 1 | |
| 20 | 12777527 Ruban serrage Usage: RH | 1 | |
| 21 | 12783570 Tôle protection Usage: 2008-2011 | RH | 1 | |
| 21 | 12783532 Tôle protection Usage: 2008-2011 | LH | 1 | |
| 22 | 12783572 Fixation Usage: 2008-2011 | LH, RH | 2 | |
| 23 | 4858098 Cale Usage: 2008-2011 | 4 | |
| 24 | 11570215 Ecrou Usage: 2008-2011 | 4 | |
| 25 | 11609341 Vis Usage: 2008-2011 | 4 | |
| 26 | Vis |
