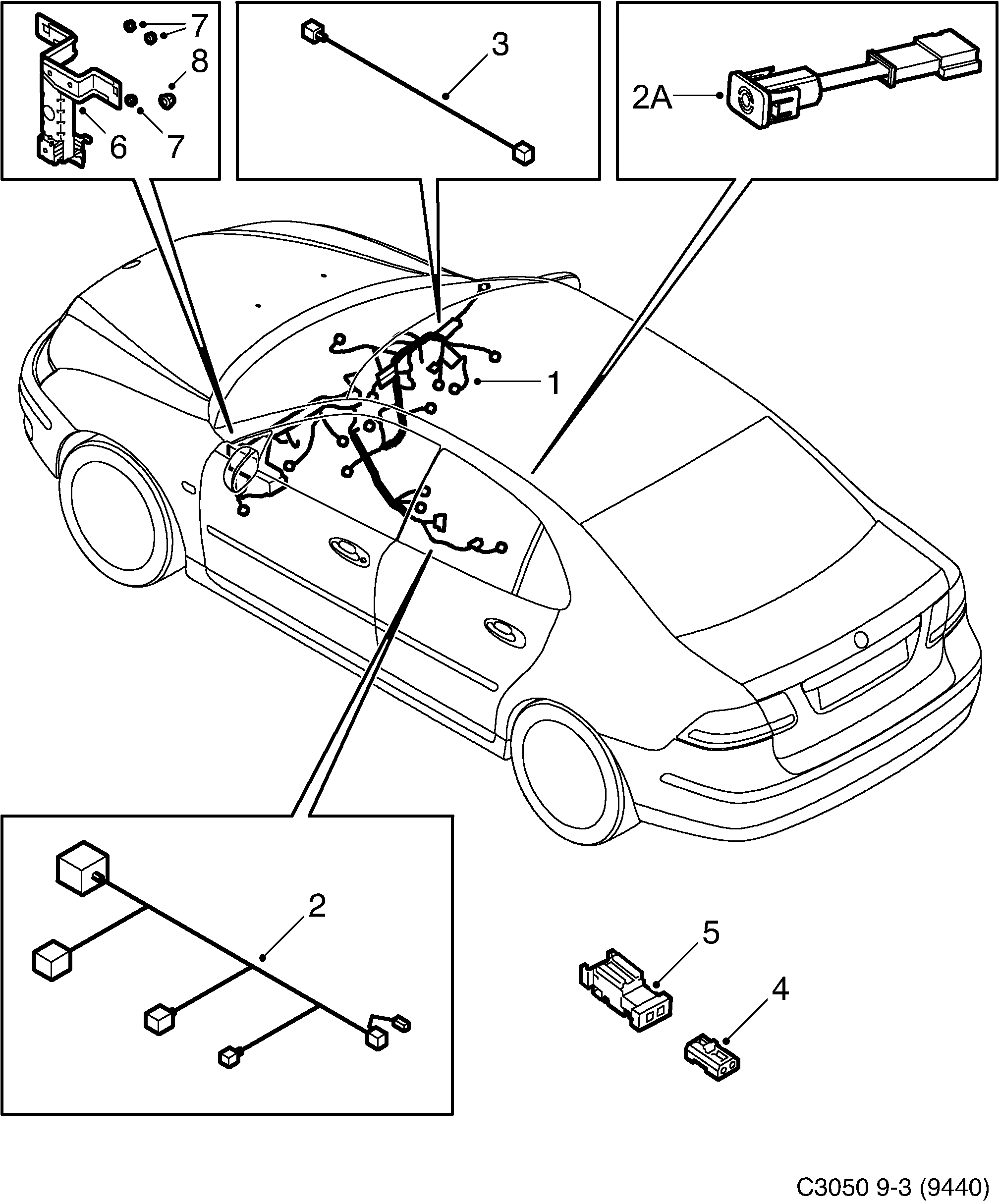

3170: Système électrique, généralités - Conduites et fusibles - Planche bord
(2004 - 2005 | 4D, CV)
| Pos. | Réf. | Qté | |
|---|---|---|---|
| 1 | 12801839 Câblage Usage: 2004-2004, LHD | Système audio Premium 70/SS1. | AC | 1 | |
| 1 | 12802066 Câblage Usage: 2004-2004, LHD | Système audio Premium 70/SS1. | AC | 1 | |
| 1 | 12801841 Câblage Usage: 2004-2004, LHD | Système audio Premium 150/SS2. Système audio Prestige 300/SS3. | AC | 1 | |
| 1 | 12802068 Câblage Usage: 2004-2004, LHD | Système audio Premium 150/SS2. Système audio Prestige 300/SS3. | AC | 1 | |
| 1 | 12801841 Câblage Usage: 2004-2004, LHD | AC, ONSTAR | 1 | |
| 1 | 12802068 Câblage Usage: 2004-2004, LHD | AC, ONSTAR | 1 | |
| 1 | 12801840 Câblage Usage: 2004-2004, LHD | Système audio Premium 70/SS1. | ACC | 1 | |
| 1 | 12802067 Câblage Usage: 2004-2004, LHD | Système audio Premium 70/SS1. | ACC | 1 | |
| 1 | 12801842 Câblage Usage: 2004-2004, LHD | Système audio Premium 150/SS2. Système audio Prestige 300/SS3. | ACC | 1 | |
| 1 | 12802069 Câblage Usage: 2004-2004, LHD | Système audio Premium 150/SS2. Système audio Prestige 300/SS3. | ACC | 1 | |
| 1 | 12801842 Câblage Usage: 2004-2004, LHD | ACC, ONSTAR | 1 | |
| 1 | 12802069 Câblage Usage: 2004-2004, LHD | ACC, ONSTAR | 1 | |
| 1 | 12801845 Câblage Usage: 2004-2004, RHD | Système audio Premium 70/SS1. | AC | 1 | |
| 1 | 12802070 Câblage Usage: 2004-2004, RHD | Système audio Premium 70/SS1. | AC | 1 | |
| 1 | 12801847 Câblage Usage: 2004-2004, RHD | Système audio Premium 150/SS2. Système audio Prestige 300/SS3. | AC | 1 | |
| 1 | 12802072 Câblage Usage: 2004-2004, RHD | Système audio Premium 150/SS2. Système audio Prestige 300/SS3. | AC | 1 | |
| 1 | 12801846 Câblage Usage: 2004-2004, RHD | Système audio Premium 70/SS1. | ACC | 1 | |
| 1 | 12802071 Câblage Usage: 2004-2004, RHD | Système audio Premium 70/SS1. | ACC | 1 | |
| 1 | 12801848 Câblage Usage: 2004-2004, RHD | Système audio Premium 150/SS2. Système audio Prestige 300/SS3. | ACC | 1 | |
| 1 | 12802073 Câblage Usage: 2004-2004, RHD | Système audio Premium 150/SS2. Système audio Prestige 300/SS3. | ACC | 1 | |
| 1 | 12804616 Câblage Usage: 2005-2005, LHD | Z18XE, B207 | Système audio Premium 70/SS1. | AC | 1 | |
| 1 | 12756404 Câblage Usage: 2005-2005, LHD | Z19DT, Z19DTH | Système audio Premium 70/SS1. | AC | 1 | |
| 1 | 12804620 Câblage Usage: 2005-2005, LHD | Système audio Premium 70/SS1. | AC | 1 | |
| 1 | 12804618 Câblage Usage: 2005-2005, LHD | Z18XE, B207 | Système audio Premium 150/SS2. Système audio Prestige 300/SS3. | AC | 1 | |
| 1 | 12756405 Câblage Usage: 2005-2005, LHD | Z19DT, Z19DTH | Système audio Premium 150/SS2. Système audio Prestige 300/SS3. | AC | 1 | |
| 1 | 12804622 Câblage Usage: 2005-2005, LHD | Système audio Premium 150/SS2. Système audio Prestige 300/SS3. | AC | 1 | |
| 1 | 12804617 Câblage Usage: 2005-2005, LHD | Système audio Premium 70/SS1. | ACC | 1 | |
| 1 | 12804621 Câblage Usage: 2005-2005, LHD | Système audio Premium 70/SS1. | ACC | 1 | |
| 1 | 12804619 Câblage Usage: 2005-2005, LHD | Système audio Premium 150/SS2. Système audio Prestige 300/SS3. | ACC | 1 | |
| 1 | 12804623 Câblage Usage: 2005-2005, LHD | Système audio Premium 150/SS2. Système audio Prestige 300/SS3. | ACC | 1 | |
| 1 | 12804632 Câblage Usage: 2005-2005, RHD | Système audio Premium 70/SS1. | AC | 1 | |
| 1 | 12804636 Câblage Usage: 2005-2005, RHD | Système audio Premium 70/SS1. | AC | 1 | |
| 1 | 12804634 Câblage Usage: 2005-2005, RHD | Système audio Premium 150/SS2. Système audio Prestige 300/SS3. | AC | 1 | |
| 1 | 12804638 Câblage Usage: 2005-2005, RHD | Système audio Premium 150/SS2. Système audio Prestige 300/SS3. | AC | 1 | |
| 1 | 12804633 Câblage Usage: 2005-2005, RHD | Système audio Premium 70/SS1. | ACC | 1 | |
| 1 | 12804637 Câblage Usage: 2005-2005, RHD | Système audio Premium 70/SS1. | ACC | 1 | |
| 1 | 12804635 Câblage Usage: 2005-2005, RHD | Système audio Premium 150/SS2. Système audio Prestige 300/SS3. | ACC | 1 | |
| 1 | 12804639 Câblage Usage: 2005-2005, RHD | Système audio Premium 150/SS2. Système audio Prestige 300/SS3. | ACC | 1 | |
| 2 | 12804872 Câblage Usage: LHD | console centrale | 1 | |
| 2 | 12788329 Câblage Usage: LHD | Pour voitures avec prise 12 V. console centrale | 1 | |
| 2 | 12798891 Câblage Usage: LHD | Pour voitures avec connexion aux et prise 12 V. console centrale | 1 | |
| 2 | 12804873 Câblage Usage: RHD | console centrale | 1 | |
| 2 | 12788331 Câblage Usage: RHD | Pour voitures avec prise 12 V. console centrale | 1 | |
| 2 | 12798892 Câblage Usage: RHD | Pour voitures avec connexion aux et prise 12 V. console centrale | 1 | |
| 2A | Bague d'ajustage audio AUX Usage: 2004-2005 | ||
| 3 | 12801042 Câble optique Usage: LHD | Entre CD dans tableau de bord et radio. | L= 430 MM | 1 | |
| 3 | 12801043 Câble optique Usage: LHD | Entre ICM et CD dans le tableau de bord. | L= 870 MM | 1 | |
| 3 | 12801037 Câble optique Usage: Radio Premium/Prestige. Entre AMP1 et montant A gauche. | L=1030 MM | 1 | |
| 3 | 12832564 Câble optique Usage: Radio Premium/Prestige. Entre AMP1 et montant A gauche. | L=2310 MM | 1 | |
| 3 | 12801045 Câble optique Usage: LHD | Radio Premium/Prestige. Entre radio et montant A gauche. | L=1260 MM | 1 | |
| 3 | 12801041 Câble optique Usage: LHD | Radio Premium/Prestige avec système de navigation. Entre radio et montant A gauche. | L=1665 MM | 1 | |
| 3 | 12801044 Câble optique Usage: LHD | Entre radio et ICM. | L=1010 MM | 1 | |
| 3 | 12801044 Câble optique Usage: LHD | Sans lecteur de CD dans le tableau de bord. Entre radio et ICM. | L=1010 MM | 1 | |
| 3 | 12801049 Câble optique Usage: RHD | Entre ICM et CD dans le tableau de bord. | L= 820 MM | 1 | |
| 3 | 12801050 Câble optique Usage: RHD | Système de navigation. Entre ICM et montabt A droit. | L=1235 MM | 1 | |
| 3 | 12801047 Câble optique Usage: RHD | Radio Premium/Prestige avec système de navigation. Entre radio et montant A gauche. | L=1850 MM | 1 | |
| 3 | 12801051 Câble optique Usage: RHD | Radio Premium/Prestige. Entre ICM et montant A gauche. | L=1520 MM | 1 | |
| 3 | 12801046 Câble optique Usage: RHD | Entre radio et ICM. | L=950 MM | 1 | |
| 3 | 12801046 Câble optique Usage: RHD | Sans lecteur de CD dans le tableau de bord. Entre radio et ICM. | L=950 MM | 1 | |
| 3 | 12801048 Câble optique Usage: RHD | Entre CD dans tableau de bord et radio. | L=330 MM | 1 | |
| 4 | 12791220 Boîtier de connecteur Usage: Câble optique | X | |
| 5 | 12791237 Boîtier contact Usage: Câble optique | X | |
| 6 | 12787990 Fixation Usage: Porte-fusible | 1 | |
| 7 | 92150133 11900451 Ecrou | 3 | |
| 8 | 92153045 Ecrou | 1 |
