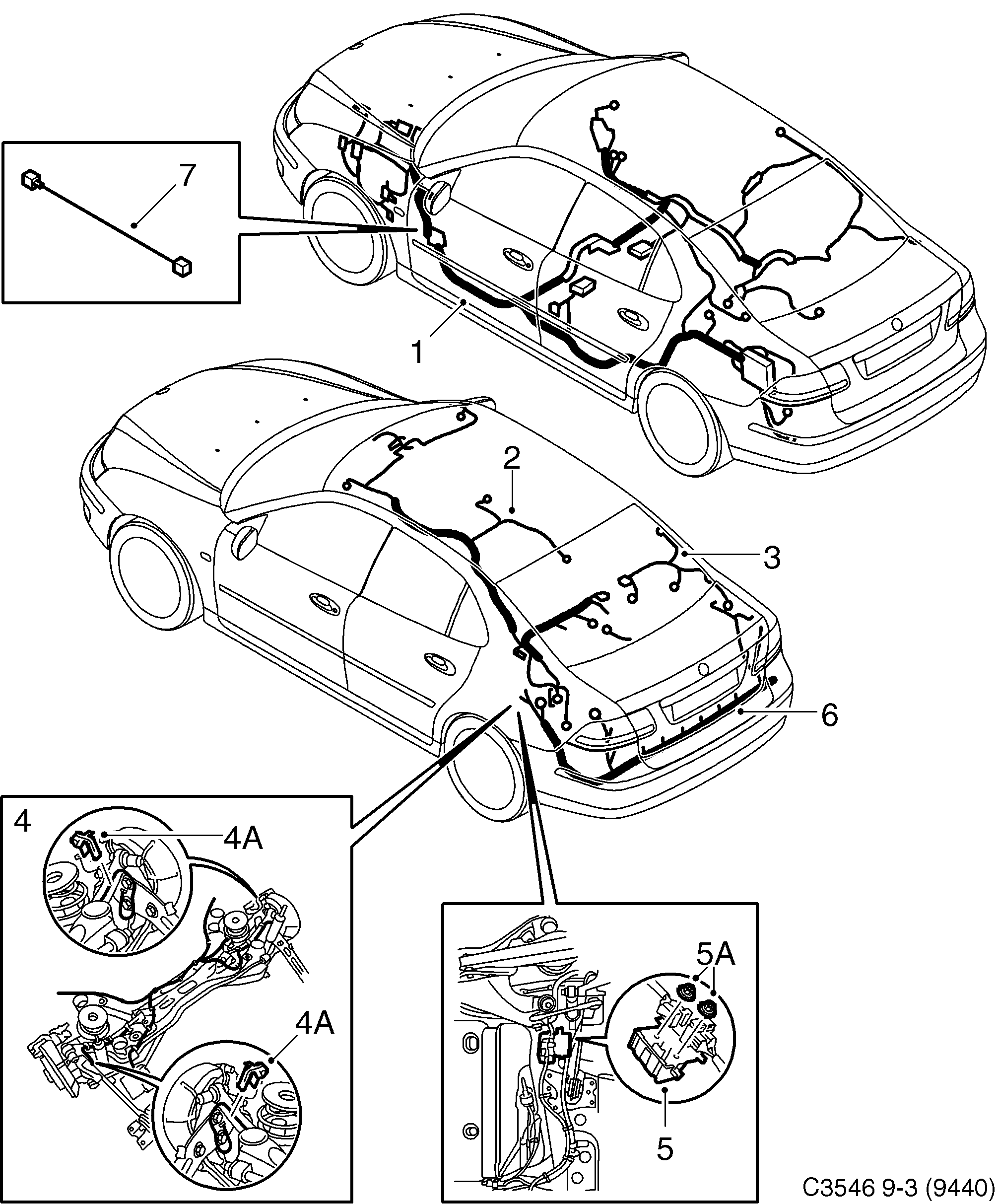

3230: Système électrique, généralités - Conduites et fusibles - Compartiment - Toit et arrière
(2006 | 5D, 4D, CV)
| Pos. | Réf. | Qté | |
|---|---|---|---|
| 1 | 12765562 Câblage Usage: LHD | B207 | 1 | |
| 1 | 12765563 Câblage Usage: LHD | B207 | 1 | |
| 1 | 12765564 Câblage Usage: LHD | B207 | 1 | |
| 1 | 12765565 Câblage Usage: LHD | B207, Z18XE | 1 | |
| 1 | 12765566 Câblage Usage: LHD | B284 | 1 | |
| 1 | 12765567 Câblage Usage: LHD | B284 | 1 | |
| 1 | 12765568 Câblage Usage: LHD | Z19DT, Z19DTH | 1 | |
| 1 | 12765569 Câblage Usage: RHD | B207 | 1 | |
| 1 | 12765570 Câblage Usage: RHD | B207, Z18XE | 1 | |
| 1 | 12765571 Câblage Usage: RHD | B284 | 1 | |
| 1 | 12765572 Câblage Usage: RHD | Z19DT, Z19DTH | 1 | |
| 1 | 12765590 Câblage Usage: LHD | B207 | 1 | |
| 1 | 12765591 Câblage Usage: LHD | B207 | 1 | |
| 1 | 12765592 Câblage Usage: LHD | B207 | 1 | |
| 1 | 12765593 Câblage Usage: LHD | B207, Z18XE | 1 | |
| 1 | 12765594 Câblage Usage: LHD | B284 | 1 | |
| 1 | 12765595 Câblage Usage: LHD | B284 | 1 | |
| 1 | 12765596 Câblage Usage: LHD | Z19DT, Z19DTH | 1 | |
| 1 | 12765597 Câblage Usage: RHD | B207 | 1 | |
| 1 | 12765598 Câblage Usage: RHD | Z18XE, B207 | 1 | |
| 1 | 12765599 Câblage Usage: RHD | B284 | 1 | |
| 1 | 12765600 Câblage Usage: RHD | Z19DTH, Z19DT | 1 | |
| 1 | 12765646 Câblage Usage: -2006, LHD | B207 | 1 | |
| 1 | 12766963 Câblage Usage: 2006-, LHD | B207 | 1 | |
| 1 | 12765647 Câblage Usage: -2006, LHD | B207 | 1 | |
| 1 | 12766962 Câblage Usage: 2006-, LHD | B207 | 1 | |
| 1 | 12765648 Câblage Usage: -2006, LHD | B207 | 1 | |
| 1 | 12766961 Câblage Usage: 2006-, LHD | B207 | 1 | |
| 1 | 12765649 Câblage Usage: -2006, LHD | B207 | 1 | |
| 1 | 12766960 Câblage Usage: 2006-, LHD | B207 | 1 | |
| 1 | 12765650 Câblage Usage: -2006, LHD | B284 | 1 | |
| 1 | 12766959 Câblage Usage: 2006-, LHD | B284 | 1 | |
| 1 | 12765651 Câblage Usage: -2006, LHD | B284 | 1 | |
| 1 | 12766958 Câblage Usage: 2006-, LHD | B284 | 1 | |
| 1 | 12766954 Câblage Usage: 2006-, LHD | Z19DT, Z19DTH | 1 | |
| 1 | 12765652 Câblage Usage: -2006, RHD | B207 | 1 | |
| 1 | 12766957 Câblage Usage: 2006-, RHD | B207 | 1 | |
| 1 | 12765653 Câblage Usage: -2006, RHD | B207 | 1 | |
| 1 | 12766956 Câblage Usage: 2006-, RHD | B207 | 1 | |
| 1 | 12765654 Câblage Usage: -2006, RHD | B284 | 1 | |
| 1 | 12766955 Câblage Usage: 2006-, RHD | B284 | 1 | |
| 1 | 12766953 Câblage Usage: 2006-, RHD | Z19DT, Z19DTH | 1 | |
| 2 | 12766792 Câblage Usage: 2006- | Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees toit | 1 | |
| 2 | 12787603 Câblage Usage: -2006 | Pour voitures équipées d'un capteur de pluviosité. Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees toit | 1 | |
| 2 | 12766787 Câblage Usage: 2006- | Pour voitures équipées d'un capteur de pluviosité. Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees toit | 1 | |
| 2 | 12766793 Câblage Usage: 2006- | Avec téléphone. Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees toit | 1 | |
| 2 | 12766790 Câblage Usage: 2006- | Avec téléphone. Pour voitures équipées d'un capteur de pluviosité. Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees toit | 1 | |
| 2 | 12766801 Câblage Usage: 2006- | Pour voitures équipées d'un toit ouvrant. Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees toit | 1 | |
| 2 | 12766799 Câblage Usage: 2006- | Pour voitures équipées d'un toit ouvrant. Pour voitures équipées d'un capteur de pluviosité. Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees toit | 1 | |
| 2 | 12766791 Câblage Usage: 2006- | Pour voitures équipées d'un toit ouvrant. Avec protection antipincement. Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees toit | 1 | |
| 2 | 12766788 Câblage Usage: 2006- | Pour voitures équipées d'un toit ouvrant. Avec protection antipincement. Pour voitures équipées d'un capteur de pluviosité. Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees toit | 1 | |
| 2 | 12766802 Câblage Usage: 2006- | Pour voitures équipées d'un toit ouvrant. Avec téléphone. Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees toit | 1 | |
| 2 | 12804162 Câblage Usage: -2006 | Pour voitures équipées d'un toit ouvrant. Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees toit | Handsfree | 1 | |
| 2 | 12804161 Câblage Usage: -2006 | Pour voitures équipées d'un toit ouvrant. Avec téléphone. Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees toit | 1 | |
| 2 | 12766800 Câblage Usage: 2006- | Pour voitures équipées d'un toit ouvrant. Avec téléphone. Pour voitures équipées d'un capteur de pluviosité. Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees toit | 1 | |
| 2 | 12766798 Câblage Usage: 2006- | Pour voitures équipées d'un toit ouvrant. Avec protection antipincement. Avec téléphone. Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees toit | 1 | |
| 2 | 12785586 Câblage Usage: -2006 | Pour voitures équipées d'un toit ouvrant. Avec protection antipincement. Avec téléphone. Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees toit | 1 | |
| 2 | 12766789 Câblage Usage: 2006- | Pour voitures équipées d'un toit ouvrant. Avec protection antipincement. Avec téléphone. Pour voitures équipées d'un capteur de pluviosité. Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees toit | 1 | |
12804165 Câblage Usage: Pour voitures équipées d'un toit ouvrant. toit | Connection between cable harness roof and sunroof | 1 | ||
12804159 Câblage Usage: Pour voitures avec toit ouvrant électrique et protection antipincement. Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees toit | Connection between cable harness roof and sunroof | 1 | ||
| 2 | 12792717 Câblage Usage: -2006 | Pour voitures équipées d'un toit ouvrant. Avec téléphone. Avec protection antipincement. Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees toit | 1 | |
| 2 | 12766794 Câblage Usage: 2006- | Pour voitures équipées d'un toit ouvrant. Avec téléphone. Avec protection antipincement. Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees toit | 1 | |
| 2 | 12795336 Câblage Usage: -2006 | Avec téléphone. Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees toit | 1 | |
| 2 | 12766796 Câblage Usage: 2006- | Avec téléphone. Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees toit | 1 | |
| 2 | 12805387 Câblage Usage: -2006 | Pour voitures équipées d'un toit ouvrant. Avec téléphone. Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees toit | 1 | |
| 2 | 12766806 Câblage Usage: 2006- | Pour voitures équipées d'un toit ouvrant. Avec téléphone. Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees toit | 1 | |
| 2 | 12805388 Câblage Usage: -2006 | Pour voitures équipées d'un toit ouvrant. Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees toit | 1 | |
| 2 | 12766807 Câblage Usage: 2006- | Pour voitures équipées d'un toit ouvrant. Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees toit | 1 | |
| 2 | 12805429 Câblage Usage: -2006 | Pour voitures équipées d'un toit ouvrant. Avec protection antipincement. Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees toit | 1 | |
| 2 | 12766812 Câblage Usage: 2006- | Pour voitures équipées d'un toit ouvrant. Avec protection antipincement. Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees toit | 1 | |
| 3 | 12802598 Câblage Usage: Sans navigation/téléphone. tablette arrière | 1 | |
| 3 | 12802597 Câblage Usage: tablette arrière | 1 | |
| 3 | 12802596 Câblage Usage: Sans navigation/téléphone. Pour voitures équipées de 13 haut-parleurs. tablette arrière | 1 | |
| 3 | 12802595 Câblage Usage: tablette arrière | 1 | |
| 4 | 12804652 Câblage Usage: Essieu arrière | 1 | |
| 4 | 12804651 Câblage Usage: Essieu arrière Xénon | 1 | |
| 4A | 24454236 Fixation Usage: N'est pas une pièce de rechange distincte. | 1 | |
| 5 | 12790404 Capot Usage: câblage | 1 | |
| 5A | 92152037 Ecrou | 2 | |
| 6 | 12787650 Câblage Usage: Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees Arrière | 1 | |
| 6 | 12792899 Câblage Usage: Nom de la substance Di-(2-ethylhexyl)phthalat Instructions pour une utilisation en toute securite : il n'existe aucun risque pour la sante et pour l'environnement des lors que les regles d'application et d'elimination sont respectees Arrière Système de stationnement assisté, SPA | (12787651) | 1 | |
| 6 | 12830204 Câblage Usage: Arrière | 1 | |
| 6 | 12830785 Câblage Usage: Arrière Système de stationnement assisté, SPA | 1 | |
| 6 | 12756336 Câblage Usage: LHD | Arrière | 1 | |
| 6 | 12756337 Câblage Usage: LHD | Arrière Système de stationnement assisté, SPA | 1 | |
| 6 | 12792718 Câblage Usage: Panneau extrémité arrière | 1 | |
| 6 | 12764425 Câblage Usage: LHD | Panneau extrémité arrière | 1 | |
12795338 Câblage Usage: Hayon | 1 | ||
| 7 | 12801033 Câble optique Usage: Radio Prestige avec système de navigation. Entre AMP2 et DVD. | L=670 MM | 1 | |
| 7 | 12801030 Câble optique Usage: Avec navigation/téléphone. Entre montant A droit et montant C droit. | L=3200 MM | 1 | |
| 7 | 12801038 Câble optique Usage: LHD | Système de navigation. Entre ICM et montabt A droit. | L=1445 MM | 1 | |
| 7 | 12801032 Câble optique Usage: Radio Premium avec système de navigation. Entre AMP2 et montant C gauche. | L=240 MM | 1 | |
| 7 | 12801031 Câble optique Usage: Radio Premium avec système de navigation. Entre DVD et montabt C gauche. | L=680 MM | 1 | |
| 7 | 12801034 Câble optique Usage: Système radio Prestige. Entre AMP1 et AMP2. | L=2830 MM | 1 | |
| 7 | 12801035 Câble optique Usage: Radio Premium avec système de navigation. Entre AMP1 et DVD. | L=2865 MM | 1 | |
| 7 | 12801036 Câble optique Usage: Radio Premium avec système de navigation. Entre AMP1 et montant C gauche. | L=2895 MM | 1 | |
| 7 | 12801039 Câble optique Usage: Système radio Prestige. Entre AMP2 et montant A gauche. | L=3710 MM | 1 | |
| 7 | 12801040 Câble optique Usage: LHD | Entre montant A gauche et montant C gauche. | L=3740 MM | 1 | |
12770997 Câble optique Usage: Entre unite de navigation et montant A | L=4200 MM | 1 | ||
| 7 | 12832567 Câble optique Usage: Radio Premium avec système de navigation. Entre navigation et boîte de torsion côté gauche. | L=595 MM | 1 | |
| 7 | 12832566 Câble optique Usage: Radio Premium avec système de navigation. Entre AMP1 et boîte de torsion côté gauche. | L=870 MM | 1 | |
| 7 | 12832569 Câble optique Usage: Radio Premium avec système de navigation. Entre AMP2 et boîte de torsion côté gauche. | L=1195 MM | 1 | |
| 7 | 12832570 Câble optique Usage: Système radio Prestige. Entre AMP2 et montant A gauche. | L=1850 MM | 1 | |
| 7 | 12832568 Câble optique Usage: Avec téléphone. Entre montant A gauche et boîte de torsion côté gauche. | L=2770 MM | 1 | |
| 7 | 12832565 Câble optique Usage: Système radio Prestige. Entre AMP2 et montant A gauche. | L=3740 MM | 1 | |
12765629 Câblage Usage: LHD | Côté conducteur. coussin gonflable | 1 | ||
12765630 Câblage Usage: LHD | Côté passager. coussin gonflable | 1 | ||
12765631 Câblage Usage: RHD | Côté conducteur. coussin gonflable | 1 | ||
12765632 Câblage Usage: RHD | Côté passager. coussin gonflable | 1 | ||
12765581 Câblage Usage: Avant. tendeur de ceinture | LH | 1 | ||
12765582 Câblage Usage: Avant. tendeur de ceinture | RH | 1 | ||
12765661 Câblage Usage: -2006 | Arrière. tendeur de ceinture | LH | 1 | ||
12766965 Câblage Usage: 2006- | Arrière. tendeur de ceinture | LH | 1 | ||
12765662 Câblage Usage: -2006 | Arrière. tendeur de ceinture | RH | 1 | ||
12766964 Câblage Usage: 2006- | Arrière. tendeur de ceinture | RH | 1 | ||
12765609 Câblage Usage: Avant. tendeur de ceinture | LH | 1 | ||
12765610 Câblage Usage: Avant. tendeur de ceinture | RH | 1 | ||
12765573 Câblage Usage: airbag latéral | LH | 1 | ||
12765574 Câblage Usage: airbag latéral | RH | 1 | ||
12765601 Câblage Usage: airbag latéral | LH | 1 | ||
12765602 Câblage Usage: airbag latéral | RH | 1 | ||
12765655 Câblage Usage: -2006 | airbag latéral tendeur de ceinture | LH | 1 | ||
12766971 Câblage Usage: 2006- | airbag latéral tendeur de ceinture | LH | 1 | ||
12765656 Câblage Usage: 2006-2006 | airbag latéral tendeur de ceinture | RH | 1 | ||
12766970 Câblage Usage: 2006- | airbag latéral tendeur de ceinture | RH | 1 | ||
12765575 Câblage Usage: Rail de toit. coussin gonflable | LH | 1 | ||
12765576 Câblage Usage: Rail de toit. coussin gonflable | RH | 1 | ||
12765603 Câblage Usage: Rail de toit. coussin gonflable | LH | 1 | ||
12765604 Câblage Usage: Rail de toit. coussin gonflable | RH | 1 | ||
12765577 Câblage Usage: Côté conducteur. Capteur latéral coussin gonflable | 1 | ||
12765578 Câblage Usage: Côté passager. Capteur latéral coussin gonflable | 1 | ||
12765605 Câblage Usage: Côté conducteur. Capteur latéral coussin gonflable | 1 | ||
12765606 Câblage Usage: Côté passager. Capteur latéral coussin gonflable | 1 | ||
12765659 Câblage Usage: -2006 | Côté conducteur. Capteur latéral coussin gonflable | 1 | ||
12766967 Câblage Usage: 2006- | Côté conducteur. Capteur latéral coussin gonflable | 1 | ||
12765660 Câblage Usage: -2006 | Côté passager. Capteur latéral coussin gonflable | 1 | ||
12766966 Câblage Usage: 2006- | Côté passager. Capteur latéral coussin gonflable | 1 | ||
12765579 Câblage Usage: Arrière. Elément sensible Côté conducteur. coussin gonflable | 1 | ||
12765580 Câblage Usage: Arrière. Elément sensible Côté passager. coussin gonflable | 1 | ||
12765607 Câblage Usage: Arrière. Elément sensible Côté conducteur. coussin gonflable | 1 | ||
12765608 Câblage Usage: Arrière. Elément sensible Côté passager. coussin gonflable | 1 | ||
12765657 Câblage Usage: -2006 | coussin gonflable | LH, Roll over protection | 1 | ||
12766969 Câblage Usage: 2006- | coussin gonflable | LH, Roll over protection | 1 | ||
12765658 Câblage Usage: -2006 | RH, Roll over protection | 1 | ||
12766968 Câblage Usage: 2006- | RH, Roll over protection | 1 |
