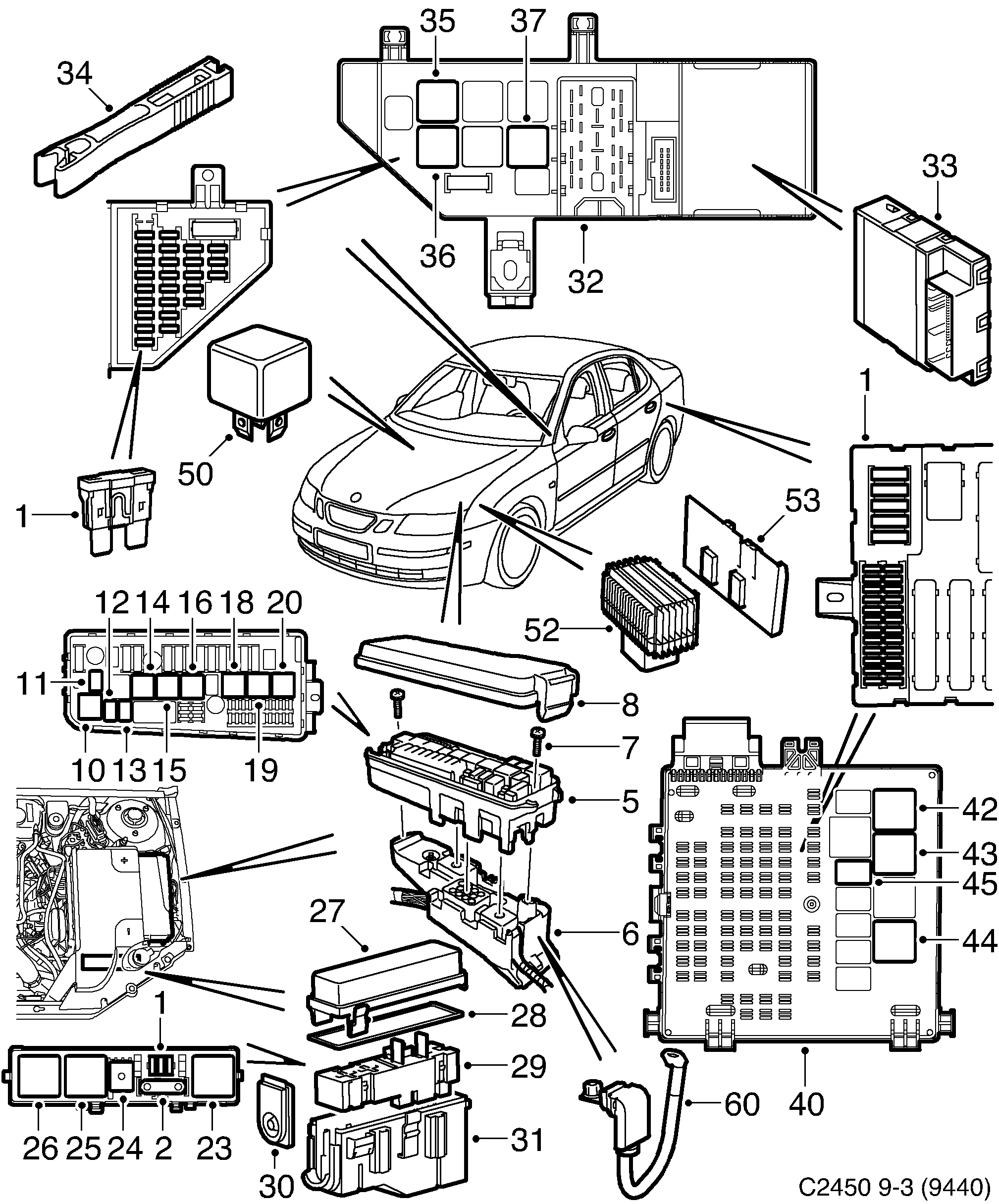

4900: Système électrique, généralités - Conduites et fusibles - Relais et fusibles
(2003 - 2005 | 4D, CV)
| Pos. | Réf. | Qté | |
|---|---|---|---|
| 1 | 24426653 Fusible Usage: 5A | X | |
| 1 | 24426654 Fusible Usage: 7,5A | X | |
| 1 | 24426655 Fusible Usage: 10A | X | |
| 1 | 24426656 Fusible Usage: 15A | X | |
| 1 | 24426657 Fusible Usage: 20A | X | |
| 1 | 24426658 Fusible Usage: 25A | X | |
| 1 | 24426659 Fusible Usage: 30A | X | |
| 2 | 90386020 Fusible Usage: MAXI, 20A | X | |
| 2 | 90386021 Fusible Usage: MAXI, 30A | X | |
| 2 | 90386022 Fusible Usage: MAXI, 40A | X | |
| 2 | 90386023 Fusible Usage: MAXI, 50A | X | |
| 2 | 90386024 Fusible Usage: MAXI, 60A | X | |
| 2 | 90483234 Fusible Usage: MAXI, 80A | X | |
| 2 | 12758876 Fusible Usage: Z19DT, Z19DTH | MAXI, 40A | X | |
| 2 | 12758874 Fusible Usage: Z19DT, Z19DTH | MAXI, 50A | X | |
| 2 | 12758875 Fusible Usage: Z19DT, Z19DTH | MAXI, 60A | X | |
| 2 | 12758876 Fusible Usage: Z19DT, Z19DTH | MAXI, 80A | X | |
| 5 | 12800998 12783072 Centrale électrique Usage: 2003-2004 | B207 | 1 | |
| 5 | 12800999 12783072 Centrale électrique Usage: 2003-2004 | D223L | 1 | |
| 5 | 12803534 12783070 Centrale électrique Usage: 2003-2003 | Z18XE | 1 | |
| 5 | 12771660 12783070 Boîtier fusible Usage: 2004-2004 | Z18XE | 1 | |
| 5 | 12783070 Centrale électrique Usage: 2005-2005 | Z18XE | 1 | |
| 5 | 12757685 12783072 Centrale électrique Usage: 2005-2005 | B207 | Climat chaud. | 1 | |
| 5 | 12757110 12783069 Centrale électrique Usage: 2005-2005 | B207 | Climat froid. | 1 | |
| 5 | 12757685 12783072 Centrale électrique Usage: 2005-2005 | B207 | 1 | |
| 5 | 12805845 12771661 Centrale électrique Usage: 2005-2005 | Z19DT, Z19DTH | 1 | |
| 6 | 12787592 Console | 1 | |
| 7 | 92150068 Vis | 2 | |
| 8 | 12787969 Couvercle | 1 | |
| 10 | 90491314 Relais Usage: Pompe lave-glace Pare-brise | 1 | |
| 11 | 24435922 13266316 Relais Usage: Z18XE, Z19DT, Z19DTH | Compresseur AC | 1 | |
| 12 | 24435922 13266316 Relais Usage: Phare distance | 1 | |
| 13 | 24435922 13266316 Relais Usage: Avertisseur | 1 | |
| 14 | 24438887 Relais Usage: D223L, Z19DT, Z19DTH | système de gestion du moteur | 1 | |
| 15 | 90226846 Relais Usage: Démarreur | 1 | |
| 16 | 90491314 Relais Usage: Essuie-glace | 1 | |
| 18 | 90226846 Relais Usage: Système d'allumage | 1 | |
| 19 | 90491314 Relais Usage: Essuie-glace Vitesse | 1 | |
| 20 | 24438885 Relais Usage: Pompe lave-glace Phare | 1 | |
| 23 | 90226846 Relais Usage: Air secondaire | 1 | |
| 24 | 24435922 13266316 Relais Usage: Compresseur AC | 1 | |
| 25 | 24438887 Relais Usage: Sonde oxygène | 1 | |
| 26 | 24438887 Relais Usage: Relais principal | 1 | |
| 27 | 12788776 Couvercle | 1 | |
| 28 | 12789942 Joint Usage: N'est pas une pièce de rechange distincte. | 1 | |
| 29 | 12788778 Porte-relais | 1 | |
| 30 | 12789941 Passe-câble | 1 | |
| 31 | 12788777 Console | 1 | |
| 32 | 12785597 Centrale électrique Usage: 2003-2003 | 1 | |
| 32 | 12798346 Centrale électrique Usage: 2004-2005 | 1 | |
| 33 | 12801759 12772045 Dispositif de commande Usage: 2003-2003 | BCM | 1 | |
| 33 | 12760595 12772045 Unité commande Usage: 2004-2005 | BCM | 1 | |
| 34 | 12792871 Agrafe-fusible | 1 | |
| 35 | 90226846 Relais Usage: Contacteur d'allumage | 1 | |
| 36 | 90226846 Relais Usage: Contacteur d'allumage | 1 | |
| 37 | 24438885 Relais Usage: Accessoire | 1 | |
| 40 | 12801000 12805846 Centrale électrique Usage: -2004 | 1 | |
| 40 | 12804330 12805846 Centrale électrique Usage: 2004-2004 | 1 | |
| 40 | 12805846 Centrale électrique Usage: 2005-2005 | 1 | |
| 42 | 90226846 Relais Usage: Sièges à commande électrique sans fonction de mémoire | 1 | |
| 43 | 90226846 Relais Usage: Contacteur d'allumage | 1 | |
| 44 | 24438887 Relais Usage: Dégivreur Lunette arrière | 1 | |
| 45 | 24435922 13266316 Relais Usage: Connexion mise la masse Porte coffre arrière | 1 | |
| 50 | 12796772 Relais Usage: pompe à carburant | 1 | |
| 52 | 55354141 Relais Usage: Z19DT, Z19DTH | Bougie préchauffage | 1 | |
| 53 | 55355051 Console Usage: Z19DT, Z19DTH | 1 | |
| 60 | 12793828 Câble de batterie | 1 |
