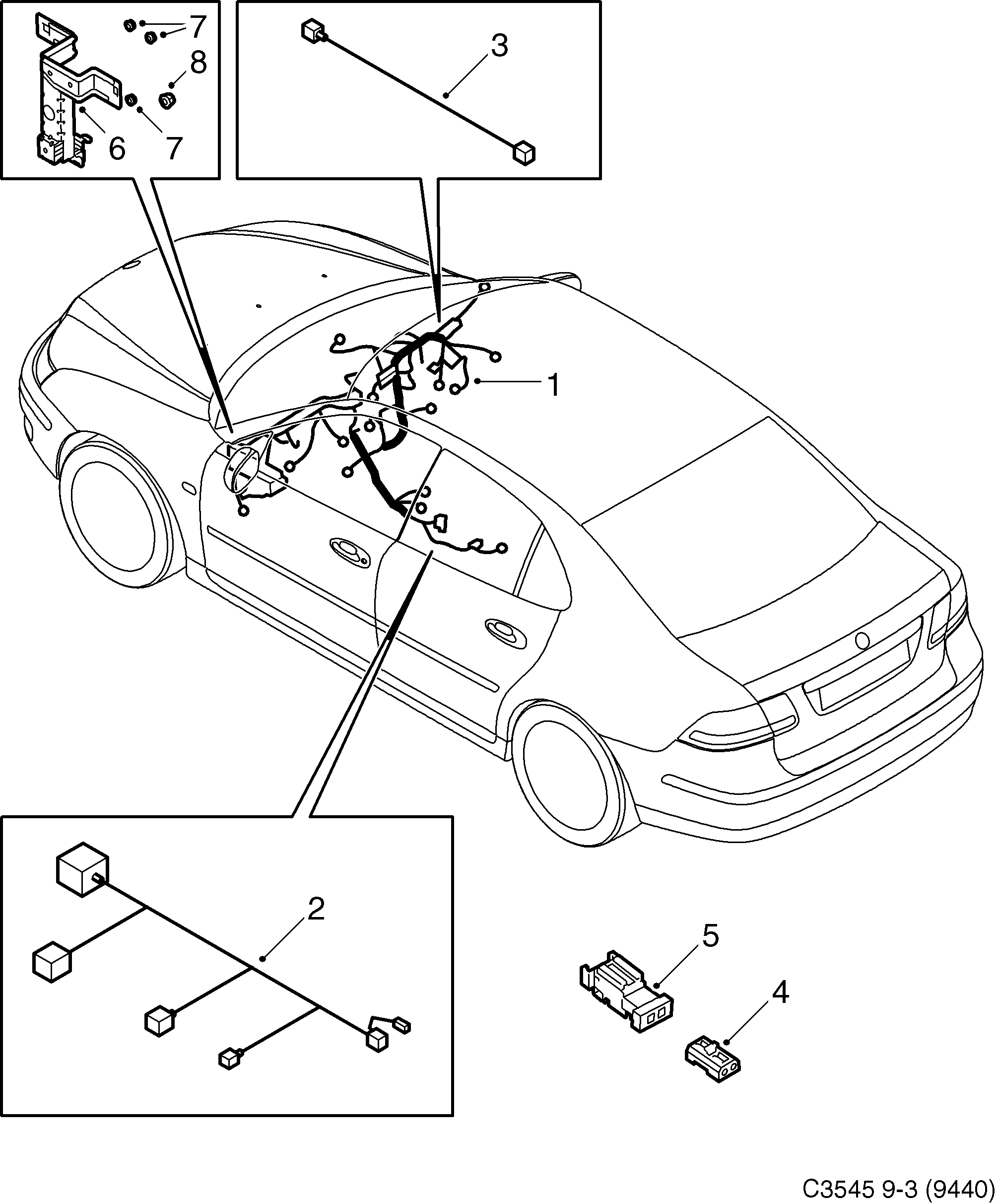

7600: Système électrique, généralités - Conduites et fusibles - Planche bord
(2010 | 4D, 5D, CV)

| Pos. | Réf. | Qté | |
|---|---|---|---|
| 1 | 12844257 Faisceau de câbles, tableau de bord Usage: LHD | Pour voitures équipées de 4 haut-parleurs (Sound System 1) | 1 | |
| 1 | 12844256 Faisceau de câbles, tableau de bord Usage: LHD | Pour véhicules avec supports pour téléphone portable (TELE 1) Pour voitures équipées de 4 haut-parleurs (Sound System 1) | 1 | |
| 1 | 12844259 Faisceau de câbles, tableau de bord Usage: LHD | Pour véhicules avec supports pour téléphone portable (TELE 1) Pour voitures équipées en usine de 10 haut-parleurs (Sound System 3) Pour véhicules avec 11 haut-parleurs (Premium Sound System) montés en usine. | 1 | |
| 1 | 12844260 Faisceau de câbles, tableau de bord Usage: LHD | Pour véhicules avec supports pour téléphone portable (TELE 1) Pour voitures équipées en usine de 7 haut-parleurs (Sound System 2) Pour voitures équipées en usine de 10 haut-parleurs (Sound System 3) | 1 | |
| 1 | 12844261 Faisceau de câbles, tableau de bord Usage: LHD | Pour les voitures avec preequipement pour telephone portable (TELE 1) et commande vocale Pour voitures équipées en usine de 7 haut-parleurs (Sound System 2) Pour voitures équipées en usine de 10 haut-parleurs (Sound System 3) | 1 | |
| 1 | 12844258 Faisceau de câbles, tableau de bord Usage: LHD | Pour véhicules avec supports pour téléphone portable (TELE 1) Pour voitures équipées en usine de 10 haut-parleurs (Sound System 3) Pour véhicules avec 11 haut-parleurs (Premium Sound System) montés en usine. | 1 | |
| 1 | 12844262 Faisceau de câbles, tableau de bord Usage: LHD | Pour véhicules avec supports pour téléphone portable (TELE 1) Pour voitures équipées en usine de 7 haut-parleurs (Sound System 2) Pour voitures équipées en usine de 10 haut-parleurs (Sound System 3) | 1 | |
| 1 | 12844263 Faisceau de câbles, tableau de bord Usage: LHD | Pour voitures équipées en usine de 7 haut-parleurs (Sound System 2) Pour voitures équipées en usine de 10 haut-parleurs (Sound System 3) ONSTAR | 1 | |
| 1 | 12844264 Faisceau de câbles, tableau de bord Usage: LHD | Pour voitures équipées en usine de 7 haut-parleurs (Sound System 2) Pour voitures équipées en usine de 10 haut-parleurs (Sound System 3) Système de navigation ONSTAR | 1 | |
| 1 | 12844265 Faisceau de câbles, tableau de bord Usage: LHD | Pour voitures équipées de 4 haut-parleurs (Sound System 1) | 1 | |
| 1 | 12844268 Faisceau de câbles, tableau de bord Usage: LHD | Pour voitures équipées en usine de 7 haut-parleurs (Sound System 2) Pour voitures équipées en usine de 10 haut-parleurs (Sound System 3) | 1 | |
| 1 | 12844267 Faisceau de câbles, tableau de bord Usage: LHD | Pour véhicules avec supports pour téléphone portable (TELE 1) Pour voitures équipées en usine de 7 haut-parleurs (Sound System 2) Pour voitures équipées en usine de 10 haut-parleurs (Sound System 3) | 1 | |
| 1 | 12844266 Faisceau de câbles, tableau de bord Usage: LHD | Système de navigation Pour voitures équipées en usine de 7 haut-parleurs (Sound System 2) Pour voitures équipées en usine de 10 haut-parleurs (Sound System 3) | 1 | |
| 1 | 12844269 Faisceau de câbles, tableau de bord Usage: LHD | Pour véhicules avec supports pour téléphone portable (TELE 1) Pour voitures équipées en usine de 10 haut-parleurs (Sound System 3) | 1 | |
| 1 | 12844270 Faisceau de câbles, tableau de bord Usage: LHD | Pour voitures équipées en usine de 10 haut-parleurs (Sound System 3) Système de navigation | 1 | |
| 1 | 12844272 Faisceau de câbles, tableau de bord Usage: LHD | Pour véhicules avec supports pour téléphone portable (TELE 1) Pour voitures équipées en usine de 7 haut-parleurs (Sound System 2) Pour voitures équipées en usine de 10 haut-parleurs (Sound System 3) | 1 | |
| 1 | 12844271 Faisceau de câbles, tableau de bord Usage: LHD | Pour voitures équipées en usine de 7 haut-parleurs (Sound System 2) Pour voitures équipées en usine de 10 haut-parleurs (Sound System 3) ONSTAR | 1 | |
| 1 | 12844273 Faisceau de câbles, tableau de bord Usage: LHD | Pour voitures équipées en usine de 10 haut-parleurs (Sound System 3) Système de navigation ONSTAR | 1 | |
| 1 | 12844878 Faisceau de câbles, tableau de bord Usage: RHD | Pour voitures équipées de 4 haut-parleurs (Sound System 1) | 1 | |
| 1 | 12844880 Faisceau de câbles, tableau de bord Usage: RHD | Pour voitures équipées de 4 haut-parleurs (Sound System 1) Technologie Bluetooth pour fonction mains libres de téléphone mobile. | 1 | |
| 1 | 12844879 Faisceau de câbles, tableau de bord Usage: RHD | Pour voitures équipées en usine de 10 haut-parleurs (Sound System 3) Pour véhicules avec 11 haut-parleurs (Premium Sound System) montés en usine. | 1 | |
| 1 | 12844883 Faisceau de câbles, tableau de bord Usage: RHD | Pour voitures équipées en usine de 10 haut-parleurs (Sound System 3) Pour véhicules avec 11 haut-parleurs (Premium Sound System) montés en usine. | 1 | |
| 1 | 12844881 Faisceau de câbles, tableau de bord Usage: RHD | Pour voitures équipées en usine de 10 haut-parleurs (Sound System 3) Système de navigation | 1 | |
| 1 | 12844882 Faisceau de câbles, tableau de bord Usage: RHD | Pour voitures équipées en usine de 10 haut-parleurs (Sound System 3) Système de navigation | 1 | |
| 1 | 12844884 Faisceau de câbles, tableau de bord Usage: RHD | Pour voitures équipées de 4 haut-parleurs (Sound System 1) | 1 | |
| 1 | 12844886 Faisceau de câbles, tableau de bord Usage: RHD | Pour voitures équipées de 4 haut-parleurs (Sound System 1) Technologie Bluetooth pour fonction mains libres de téléphone mobile. | 1 | |
| 1 | 12844885 Faisceau de câbles, tableau de bord Usage: RHD | Pour voitures équipées en usine de 7 haut-parleurs (Sound System 2) Pour voitures équipées en usine de 10 haut-parleurs (Sound System 3) | 1 | |
| 1 | 12844889 Faisceau de câbles, tableau de bord Usage: RHD | Pour voitures équipées en usine de 7 haut-parleurs (Sound System 2) Pour voitures équipées en usine de 10 haut-parleurs (Sound System 3) Technologie Bluetooth pour fonction mains libres de téléphone mobile. | 1 | |
| 1 | 12844887 Faisceau de câbles, tableau de bord Usage: RHD | Pour voitures équipées en usine de 10 haut-parleurs (Sound System 3) Système de navigation | 1 | |
| 1 | 12844888 Faisceau de câbles, tableau de bord Usage: RHD | Pour voitures équipées en usine de 10 haut-parleurs (Sound System 3) Système de navigation Technologie Bluetooth pour fonction mains libres de téléphone mobile. | 1 | |
| 2 | 12765159 Câblage Usage: LHD | console centrale | 1 | |
| 2 | 12765161 Câblage Usage: LHD | Pour voitures avec prise 12 V. console centrale | 1 | |
| 2 | 12765163 Câblage Usage: LHD | Pour voitures avec prise 12 V et téléphone. console centrale | 1 | |
| 2 | 12765160 Câblage Usage: RHD | console centrale | 1 | |
| 2 | 12765162 Câblage Usage: RHD | Pour voitures avec prise 12 V. console centrale | 1 | |
| 2 | 12765164 Câblage Usage: RHD | Pour voitures avec prise 12 V et téléphone. console centrale | 1 | |
| 3 | 12801042 Câble optique Usage: LHD | Entre CD dans tableau de bord et radio. | L= 430 MM | 1 | |
| 3 | 12801043 Câble optique Usage: LHD | Entre ICM et CD dans le tableau de bord. | L= 870 MM | 1 | |
| 3 | 12801037 Câble optique Usage: Radio Premium/Prestige. Entre AMP1 et montant A gauche. | L=1030 MM | 1 | |
| 3 | 12832564 Câble optique Usage: Radio Premium/Prestige. Entre AMP1 et montant A gauche. | L=2310 MM | 1 | |
| 3 | 12801044 Câble optique Usage: LHD | Entre radio et ICM. | L=1010 MM | 1 | |
| 3 | 12801044 Câble optique Usage: LHD | Sans lecteur de CD dans le tableau de bord. Entre radio et ICM. | L=1010 MM | 1 | |
| 3 | 12801049 Câble optique Usage: RHD | Entre ICM et CD dans le tableau de bord. | L= 820 MM | 1 | |
| 3 | 12801050 Câble optique Usage: RHD | Système de navigation. Entre ICM et montabt A droit. | L=1235 MM | 1 | |
| 3 | 12801047 Câble optique Usage: RHD | Radio Premium/Prestige avec système de navigation. Entre radio et montant A gauche. | L=1850 MM | 1 | |
| 3 | 12801051 Câble optique Usage: RHD | Radio Premium/Prestige. Entre ICM et montant A gauche. | L=1520 MM | 1 | |
| 3 | 12801046 Câble optique Usage: RHD | Entre radio et ICM. | L=950 MM | 1 | |
| 3 | 12801046 Câble optique Usage: RHD | Sans lecteur de CD dans le tableau de bord. Entre radio et ICM. | L=950 MM | 1 | |
| 3 | 12801048 Câble optique Usage: RHD | Entre CD dans tableau de bord et radio. | L=330 MM | 1 | |
12783014 Câble optique Usage: Entre l'autoradio et l'amplificateur | 1 | ||
| 4 | 12791220 Boîtier de connecteur Usage: Câble optique | X | |
| 5 | 12791237 Boîtier contact Usage: Câble optique | X | |
| 6 | 12787990 Fixation Usage: Porte-fusible | 1 | |
| 7 | 92150133 11900451 Ecrou | 3 | |
| 8 | 92153045 Ecrou | 1 |
