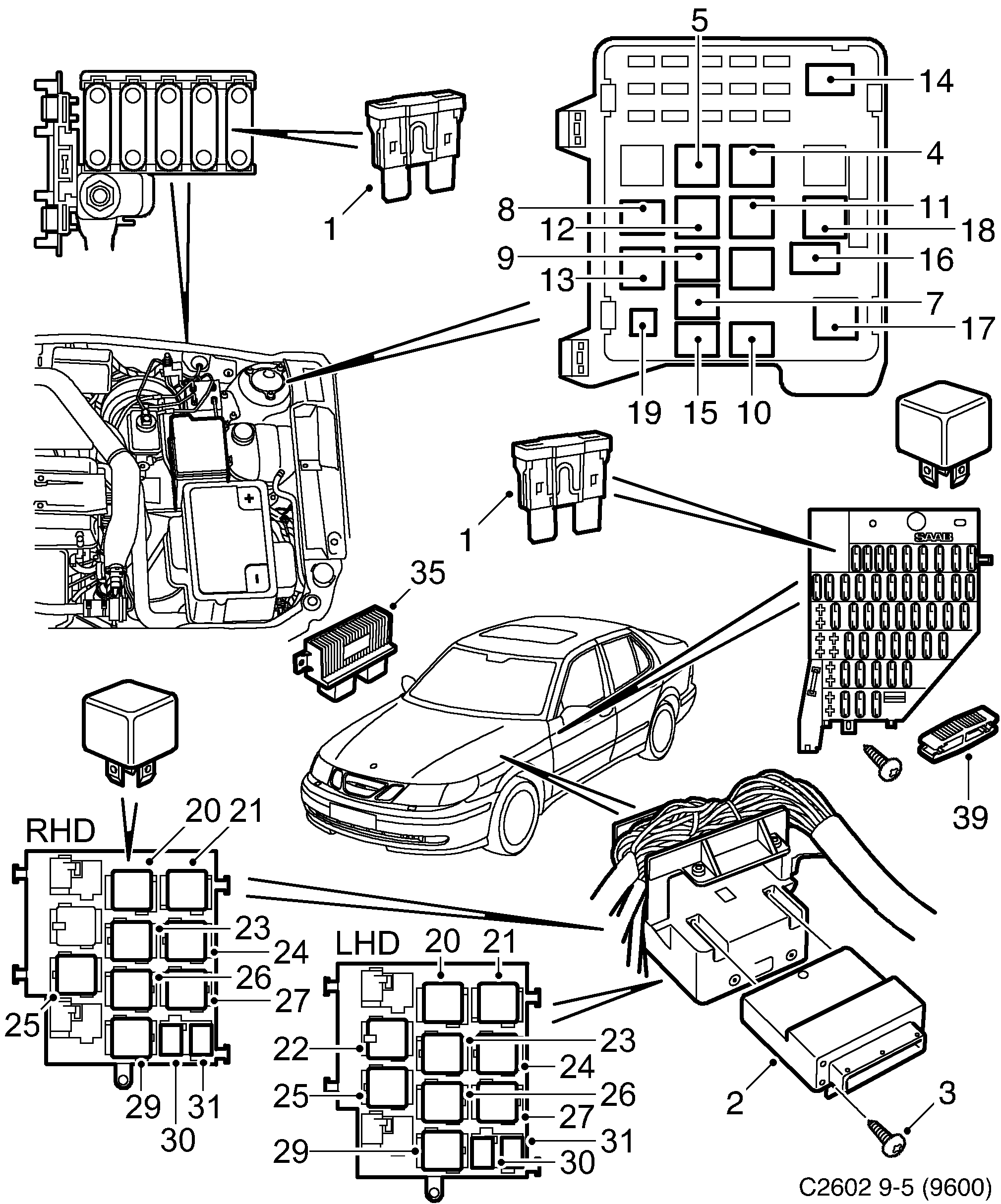

972: Système électrique, généralités - Conduites et fusibles - Relais et fusibles - DICE
(2002 - 2010)
| Pos. | Réf. | Qté | |
|---|---|---|---|
| 1 | 7974611 Fusible Usage: 5A | X | |
| 1 | 7974629 Fusible Usage: 7,5A | X | |
| 1 | 7987357 24426654 Fusible Usage: 7,5A, MINI | X | |
| 1 | 7974637 Fusible Usage: 10A | X | |
| 1 | 7987365 24426655 Fusible Usage: 10A, MINI | X | |
| 1 | 7974645 Fusible Usage: 15A | X | |
| 1 | 7987373 24426656 Fusible Usage: 15A, MINI | X | |
| 1 | 7974652 Fusible Usage: 20A | X | |
| 1 | 7974660 Fusible Usage: 25A | X | |
| 1 | 7974678 Fusible Usage: 30A | X | |
| 1 | 7987407 Fusible Usage: 30A, MINI | X | |
| 1 | 7983042 Fusible Usage: 40A, MAXI | X | |
| 1 | 7983067 Fusible Usage: 60A, MAXI | X | |
| 2 | 5263116 5266267 Unité électronique Usage: -2003 | Se programme à l'aide de TECH 2. | DICE | 1 | |
| 2 | 5266267 Unité électronique Usage: 2003- | Se programme à l'aide de TECH 2. | DICE | 1 | |
| 3 | 92150118 Vis Usage: 2002-2006 | 2 | |
| 3 | 92151597 Vis Usage: 2007-2010 | 2 | |
| 4 | 8533176 Relais Usage: Feux de route | 1 | |
| 5 | 8533176 Relais Usage: feux de croisement | 1 | |
| 7 | 4224200 13266315 Relais Usage: Essuie-glace arrière | 1 | |
| 8 | 4947115 Relais Usage: avertisseur sonore | 1 | |
| 9 | 5549597 Relais Usage: capteur de pluviosité | 1 | |
| 10 | 4947115 Relais Usage: Lave-phare haute pression | 1 | |
| 11 | 8533176 Relais Usage: ACC | 1 | |
| 12 | 8533176 Relais Usage: ventilateur de refroidissement haut régime 1 | 1 | |
| 13 | 8533176 Relais Usage: ventilateur de refroidissement bas régime | 1 | |
| 14 | 4224200 13266315 Relais Usage: essuie-glace intermittent | 1 | |
| 15 | 4947115 Relais Usage: phare antibrouillard | 1 | |
| 16 | 4947115 Relais Usage: réchauffeur auxiliaire 1 | 1 | |
| 17 | 4109070 Relais Usage: Avant. contrôle d'ampoule | 1 | |
| 17 | 8533176 Relais Usage: Signal feux de route | 1 | |
| 18 | 8533176 Relais Usage: ventilateur de refroidissement haut régime 2 | 1 | |
| 19 | 5354006 Agrafe-fusible Usage: Compartiment moteur | 1 | |
| 20 | 4947115 Relais Usage: banquette arrière | 1 | |
| 21 | 4224200 13266315 Relais Usage: réchauffeur auxiliaire 2 | 1 | |
| 22 | 5246350 Relais Usage: SAI | 1 | |
| 23 | 8533176 Relais Usage: système de gestion du moteur | 1 | |
| 24 | 8533176 Relais Usage: trappe du réservoir | 1 | |
| 25 | 8533176 Relais Usage: pompe à carburant | 1 | |
| 26 | 5246350 Relais Usage: Contacteur d'allumage | 1 | |
| 27 | 5246350 Relais Usage: lunette arrière rétroviseur | 1 | |
| 29 | 8533176 Relais Usage: relais démarrage | 1 | |
| 30 | 4947115 Relais Usage: limp home | 1 | |
| 31 | 4224200 13266315 Relais Usage: moteur serrure de coffre bagage | 1 | |
| 35 | 5340138 5343538 Relais Usage: 2002-2004 | D308L | Bougie préchauffage | 1 | |
| 35 | 5343538 Relais Usage: 2005-2005 | D308L | Bougie préchauffage | 1 | |
| 35 | 5165675 55354141 Relais Usage: D223L | Bougie préchauffage | 1 | |
| 35 | 55354141 Relais Usage: 2006-2006 | Z19DTH | Bougie préchauffage | 1 | |
| 35 | 55353011 Relais Usage: 2007-2010 | Z19DTH | Bougie préchauffage | 1 | |
| 39 | 8587636 Agrafe-fusible Usage: Planche bord | 1 |
